Abstraktní
Řada ATE a ARTM-Pn jsou vhodné pro monitorování teploty kontaktu vypínače, kabelu, přípojnice v reálném čase ve vysokonapěťových nebo nízkonapěťových skříních.
Přehled projektu
Projekt v Rusku potřebuje monitorovat teplotu přípojnic a kabelů ve vysokonapěťové skříni. Po porovnání různých aspektů zákazník zjistil, že naše bezdrátové teplotní senzory řady ATE a bezdrátové zařízení pro měření teploty ARTM-Pn, které se snadno instalují s dlouhou komunikační vzdáleností a mají širokou škálu aplikací. Rozhodli se tedy použít naše zařízení pro bezdrátové měření teploty.
Design produktu
Bezdrátové zařízení pro měření teploty ARTM-Pn bylo vyvinuto v souladu se specifikací pro zařízení pro bezdrátové měření teploty, NB/T 42086-2016. Je vhodný pro vnitřní rozvaděče 3-35kV, včetně vestavěných rozvaděčů, ručních rozvaděčů, pevných rozvaděčů a rozvaděčů se smyčkovou sítí. Je také vhodný pro nízkonapěťové rozvaděče 0,4 kV, jako jsou pevné rozvaděče a zásuvkové rozvaděče. Bezdrátová teplotní čidla mohou být instalována na jakémkoli topném místě v rozváděčích, zařízení využívá technologii bezdrátového přenosu dat pro přenos sledovaných teplotních dat v reálném čase a tato data zobrazuje lokálně na ARTM-Pn. Navíc jej lze propojit přes port RS485 pro vzdálené inteligentní monitorování.
Existují tři typy bezdrátových teplotních senzorů řady ATE a odpovídajícím způsobem tři způsoby montáže, tj. typ šroubovaný, typ zajištěný páskem a typ s vázáním. Šroubovaný typ je vhodný pro použití ve spojích mezi kabelem a přípojnicí a spojích mezi kabelem a odpojovačem. Pásmově zajištěný typ je vhodný pro použití u pohyblivých kontaktů a pevných kontaktů vypínače, kabelových spojek a přípojnic. Vázaný typ je vhodný pro použití u pohyblivých kontaktů, přípojnic, kabelů a spojů mezi přípojnicí a kabelem.

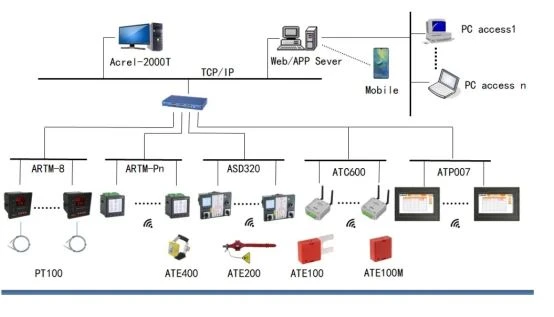

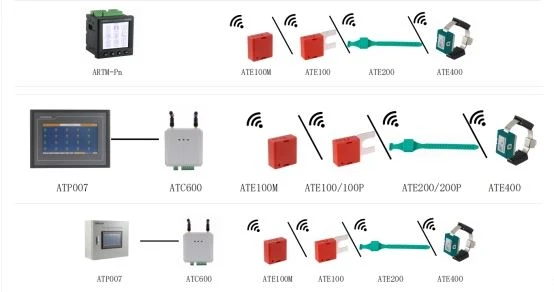

Síťová technologie

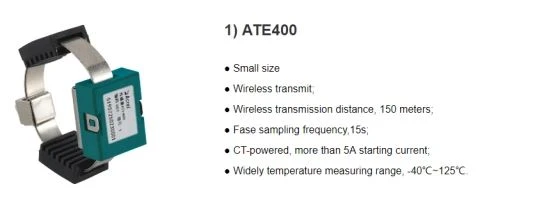

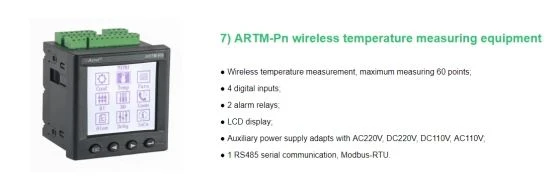

Produkt

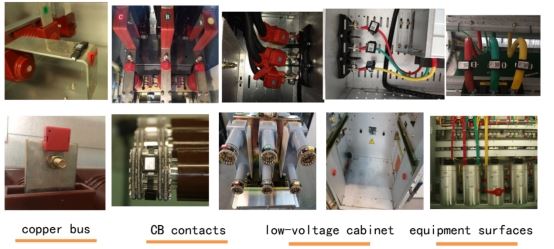

Instalace
