Abstraktní
Podle principu, charakteristik a instalačního režimu Hallova proudového senzoru otevřeného typu je analyzována aplikace Hallova proudového senzoru otevřeného typu v transformačním a distribučním systému továrny, aby bylo uživatelům poskytnuto řešení, které si uvědomí. inteligentní distribuce stejnosměrného systému rychle.
Klíčová slova: otevřený typ Hallův proudový snímač Princip fungování stejnosměrného distribučního systému aplikace
Přehled
Stejnosměrný distribuční systém se obvykle skládá z vysokofrekvenčního spínaného zdroje a baterie, která se používá k zajištění spolehlivého stejnosměrného napájení pro ovládání, signál, ochranu relé a automatická zařízení, osvětlení při nehodách a tak dále v systému DC. Má vysoké požadavky na spolehlivost, stabilitu a kvalitu napájení. Proto jsme v ruském stejnosměrném systému sladili použitý stejnosměrný Hallův distribuční měřič. Během transformace stejnosměrného systému nedochází k výpadku napájení a technická transformace je obtížná a tradiční uzavřený Hallův proudový senzor nebo bočník nemůže problém vyřešit. Otevřený Hallův proudový senzor lze proto použít k řešení problému měření stejnosměrného proudu v projektu transformace, aby byl zajištěn bezpečný provoz procesu transformace bez výpadku napájení.
Design produktu
Strukturální vlastnosti
Hallův proudový senzor s otevřenými ústy je vyvinut na základě tradičního Hallova proudového senzoru s uzavřenými ústy. Má neotřelou strukturu a krásný vzhled. Celek se skládá z pláště, železného jádra, vzorkovací obvodové desky a pevné pryskyřice. Materiál pláště je vyroben ze slitiny PC/ABS, která se vyznačuje vysokou teplotní odolností, vysokou mechanickou pevností a ochranou životního prostředí. Jádro je vyrobeno z orientovaného za studena pojeného křemíkového ocelového plechu, který má vlastnosti stabilního výkonu, vysoké mechanické pevnosti a extrémně vysoké magnetické vodivosti. Zelená zásuvná svorka se používá pro obvodovou desku a externí kabeláž, což je pohodlné a spolehlivé pro kabeláž na místě. Konkrétní struktura je znázorněna na obrázku 1 a 2. Vzhled produktu je rozdělený. Obrázek 1 je kruhový průchod, který je vhodný pro průchod stejnosměrným systémem, když je primární sběrnicí kabel. , obr. 2 čtvercový průchod, vhodný pro stejnosměrný systém, kdy je primární sběrnicí měděná tyč. Podle rozsahu měření primárního proudu a požadavků na perforaci lze vybrat odpovídající typ produktu. Tato řada senzorů dokáže měřit proudový rozsah 20A ~ 20000A, hlavní tvar phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 a další specifikace, jak je znázorněno na obrázku 3 , vhodné pro různé aplikace.

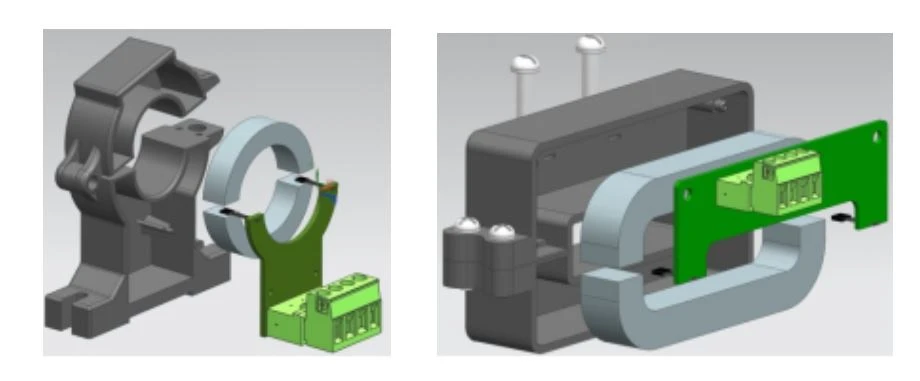

Obr. 1 kruhový vzor průchodu Obr. 2 Čtvercový vzor průchodu

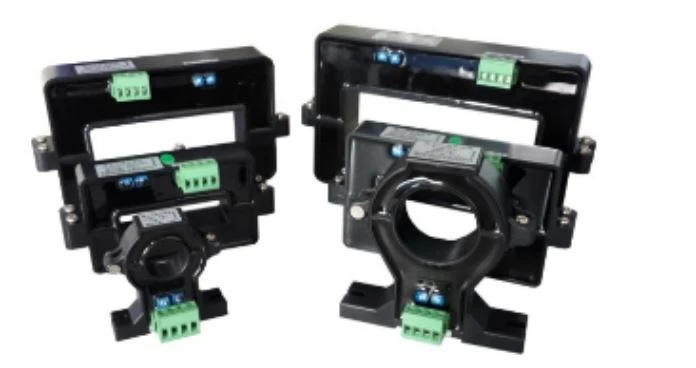

Obrázek 3 Hallův proudový snímač otevřeného typu řady AHKC
Princip fungování
Hallův proudový senzor založený na hallově jevu, princip elektromagnetické indukce, konstrukce senzoru, podle principu lze rozdělit na režim s otevřenou smyčkou (přímý) a režim s uzavřenou smyčkou (typ magnetické rovnováhy), otevřený Hallův proudový senzor je tradiční otevřená smyčka (přímá) je vylepšena na základě Hallova senzoru, liší se od tradičního jednojádrového, jednočipového provedení hall, Aby bylo možné navrhnout dělenou konstrukci, železné jádro je odděleno a instalováno symetricky. Hardware využívá paralelní komplementární diferenciální vstup dvojitých Hallových čipů. Princip Hallova senzoru otevřeného typu je znázorněn na obrázku 4:

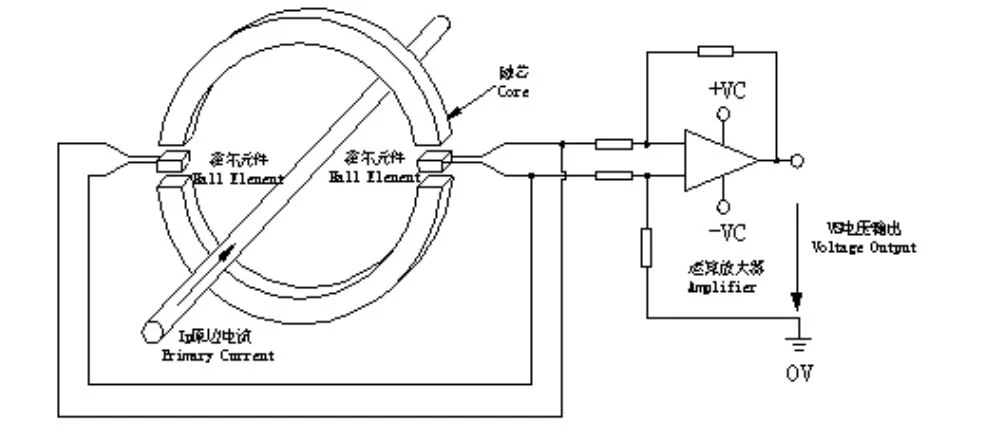

Obr. 4 Schéma otevřeného Hallova snímače
Když primární boční proud IP protéká dlouhým drátem, vytvoří magnetické pole kolem drátu, velikost magnetického pole a je úměrná proudu přes drát, magnetické pole se shromáždí v kruhu, přes dva Hallovy prvky v měření kruhové vzduchové mezery, místo toho dvě značky Hallových prvků umístěné ve stejném poli, výstupní signál s doplňkovými charakteristikami výstupního napětí na výstupu diferenciálního zesilovače, nejen že může potlačit rušení v běžném režimu, ale také vliv teplotního driftu, výstup napětí VS přesně odrážejí původní boční proud IP. Obecný jmenovitý výstup je kalibrován jako DC±5V nebo DC4-20mA.
Instalace produktu
Vezměte si jako příklad výrobky se čtvercovými otvory, jak je znázorněno na obrázku 5, otevřete montážní šroub otevřeného Hallova proudového snímače a sejměte spodní tělo snímače; Horní těleso Hallova proudového senzoru otevřeného typu je načteno do primární sběrnice distribučního systému a spodní těleso senzoru je uzavřeno. Upevňovací šrouby a těsnění snímače procházejí upevňovacími otvory horního a spodního těla a horní a spodní tělo snímače jsou spojeny dohromady. Pokud je možná instalace vypnutí na místě, lze na bronzové desce otevřít dva odpovídající otvory se závitem podle požadavků na rozteč snímače a snímač se připevní k otvoru se závitem přípojnice zadním montážním upevňovacím otvorem pro dokončení instalace snímače; Pokud místo vyžaduje nepřetržitou elektrickou instalaci, lze mezi plášť a bronzovou desku zabudovat nosnou pryžovou podložku, aby se zajistilo, že snímač bude spolehlivě fungovat i za podmínek vibrací. Celý proces instalace je poměrně rychlý a jednoduchý.

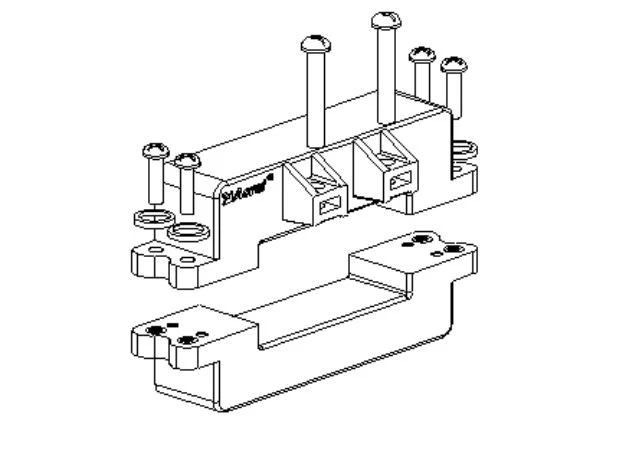

Obr. 5 Schéma instalace produktu
Výhody Hallova čidla otevřeného typu
Ve srovnání s tradiční metodou měření stejnosměrného proudu obecně používanou bočníkem nebo transformátorem má Hallův senzor otevřeného typu následující výhody:
1) Vysoká izolační pevnost primární a sekundární strany, až do izolace AC 12KV;
2) Bez ztráty vložení;
3) Dobrý dynamický výkon: doba odezvy je menší než 20uS a rychlost sledování Di/dt je vyšší než 20A/us
4) Při instalaci není potřeba demontovat původní boční kabel nebo sběrnici. Je zvláště vhodný pro přeměnu a konstrukci zařízení, která nesmí ztrácet výkon.
Aplikace produktů
Otevřený Hallův proudový senzor se používá hlavně při transformaci stejnosměrného distribučního systému v továrnách, jako je transformace stejnosměrného napájecího systému v elektrárnách, transformace stejnosměrného systému v rozvodnách, transformace komunikačních místností, transformace železničních lokomotiv a další projekty. Dokáže převést centrální okrajový DC proudový signál systému na standardní DC± 5V nebo 4-20mA výstup. Hraje roli monitorování a elektrické izolace a může být použit s vícesmyčkovými monitorovacími přístroji nebo jinými elektrickými měřicími přístroji.
Závěr
Hallův proudový senzor s otevřeným koncem hraje důležitou roli při aplikaci stejnosměrného systému pro svou jednoduchou konstrukci, pohodlnou instalaci, spolehlivý provoz a další dobrou použitelnost, zejména v projektu renovace.
