Abstrakt: Tento článek představuje aplikaci stejnosměrného elektroměru Acrel DJSF1352-RN na stejnosměrné straně fotovoltaického systému v Nigérii. Používá se hlavně k měření stejnosměrného proudu ve fotovoltaickém systému a spolupracuje s Hallovým proudovým senzorem pro měření, komunikaci a řízení obvodového systému.
1. Přehled projektu
Společnost sídlí v Nigérii a je novou energetickou společností. Zabývá se především projekty výroby fotovoltaické energie v Africe. Zákazník chce používat stejnosměrné měřiče a hallova čidla pro sledování proudu a napětí na stejnosměrné straně fotovoltaického systému.
2. DJSF1352-RN DC měřiče energie
DJSF1352-RN kolejový stejnosměrný elektroměr určený pro telekomunikační základnové stanice, stejnosměrné nabíjecí piloty, solární fotovoltaiku a další aplikace, tato řada měřičů může měřit napětí, proud, výkon a dopřednou a zpětnou energii a tak dále ve stejnosměrném systému. Při skutečném využití stránky můžete měřit celkový výkon, ale také měřit energii ve stanoveném časovém období. Výsledky testu mohou být použity pro místní zobrazení, ale také s průmyslovými řídicími zařízeními, počítači pro vytvoření systému měření a regulace.
Měřič může mít infračervené komunikační rozhraní a komunikační rozhraní RS-485 a současně podporuje protokol Modbus-RTU a protokol DLT645-97 (07). Měřič může mít reléový alarmový výstup a funkci digitálního vstupu; Můžete nastavit poměr , alarm a komunikace pomocí tlačítek panelu elektroměru podle různých požadavků. Elektroměr může mít záznam událostí spínače (protokol Modbus), záznamy programování a nastavení událostí (protokol 645), funkci okamžitého a časovaného zmrazení dat (protokol 645), funkce záznamu maximální a minimální hodnoty napětí a proudu.

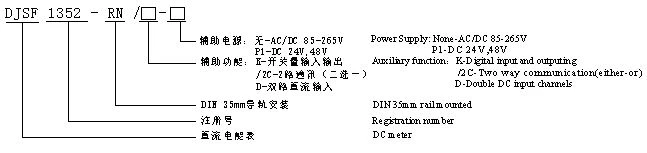

3. Popis typu a funkce
Poznámka：Když je zvolena funkce duálního vstupu DC（D））pokud je použit vstup Hallova proudového senzoru
proudový kanál, musí být k dispozici napájecí modul pro napájení druhého Hallova snímače; pokud není k dispozici funkce D, lze použít vestavěný napájecí zdroj elektroměru.
technické parametry | Index | |||||
Vstup | Nominální hodnota | Rozsah vstupního napětí | Aktuální vstup | |||
DC 0-1000V | Hallův senzor: 0-20mA, 4-20mA, 0-5V, 0-10V a tak dále. | |||||
Přetížení | 1,2krát hodnocené (kontinuální); 2krát hodnoceno/1 sekunda; | |||||
Spotřeba energie | Napětí: ≤0,2VA, proud ≤0,1VA | |||||
Třída přesnosti | třída 1 | |||||
Funkce | Zobrazit | 8bitový segmentový LCD displej (LCD) | ||||
Komunikační rozhraní | RS485 (dvě možnosti) | |||||
Komunikační protokol | Modbus-RTU，DL/T 645-2007 | |||||
Přepínač | Přepnout výstup | 2 reléové výstupy, 2A/30VDC nebo 2A/250VAC | ||||
Přepnout vstup | 2 suché kontaktní vstupy | |||||
Pulzní výstup | Druhý pulzní výstup, energetický pulzní výstup | |||||
Viz displej SYS->PLUS v nastavení nabídky glukometru. Například: Měřič zobrazuje 100, což je 100 imp/kWh | ||||||
Zdroj napájení | Rozsah napětí | AC/DC 85-265V nebo DC24V(±10%) nebo DC48V(±10%) | ||||
Spotřeba energie | ≤ 3W | |||||
Odolné napětí napájecí frekvence | Napájení // Napěťový vstup // Proudový vstup // Reléový výstup a vstup spínače // Komunikační rozhraní / / Pulzní výstup 3kV/1min Napájení // Reléový výstup // Napěťový vstup // Proudový vstup 3kV/1min Pulzní výstup // Komunikační rozhraní // Vstup spínače 2kV/1min | |||||
Impulsní výdržné napětí | ±6KV | |||||
Izolační odpor | ≥ 40M Ω | |||||
Průměrná bezbariérová pracovní doba | ≥50000h | |||||
životní prostředí | Teplota | Normální provozní teplota: -25 °C ~ +65 °C; Limitní pracovní teplota: -40 °C ~ +70 °C; Skladovací teplota: -40℃～+80℃ | ||||
Vlhkost vzduchu | ≤93% RH, žádná kondenzace, žádný korozivní plyn | |||||
Nadmořská výška | ≤2500m | |||||
4. Hallův transformátor proudu s rozděleným jádrem
Typ | Jmenovitý proud | Ohodnocený výstup | Měření clony | Zdroj napájení |
AHKC-EKA | 0-(50-500)A | 5V/4V | Φ20 mm | ±15V |
AHKC-EKAA | DC 0-(50-500)A | 4-20 mA | Φ20 mm | 12V/24V |
AHKC-EKDA | AC 0-(50-500)A | 4-20 mA | Φ20 mm | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | Φ40 mm | ±15V |
AHKC-EKBA | DC 0-(200-1000)A | 4-20 mA | Φ40 mm | 12V/24V |
AHKC-EKBDA | AC 0-(200-1000)A | 4-20 mA | Φ40 mm | 12V/24V |
AHKC-EKC | 0-(500-1500)A | 5V/4V | Φ55 mm | ±15V |
AHKC-EKCA | DC 0-(500-1500)A | 4-20 mA | Φ55 mm | 12V/24V |
AHKC-EKCDA | AC 0-(500-1500)A | 4-20 mA | Φ55 mm | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64*16mm | ±15V |
AHKC-KAA | DC 0-(400-2000)A | 4-20 mA | 64*16mm | 12V/24V |
AHKC-KDA | AC 0-(400-2000)A | 4-20 mA | 64*16mm | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0-(2000-8000)A | 4-20 mA | 132*52 | 12V/24V |
DC0-(10000-20000)A | 4-20 mA | 132*52 | 12V/24V | |
DC0-(25000-40000)A | 4-20 mA | 132*52 | 12V/24V | |
AHKC-HBDA | AC0-(2000-8000)A | 4-20 mA | 132*52 | 12V/24V |
AC0-(10000-20000)A | 4-20 mA | 132*52 | 12V/24V | |
AC0-(25000-40000)A | 4-20 mA | 132*52 | 12V/24V |
5. Požadavek zákazníka
客户 有 一个 太阳能 混合 动力 系统 .PV 板, 电池 储能 与 柴油 发生器 电信 站, 三者 连接 到 同 一根 母线. 客户 想 用 直流 仪表 来 监测 母线 的 电流 电压. 他们 的 太阳能 系统 是 电信 基站, 辅助电源是DC48V，电流是DC100A。
Zákazník má solární hybridní systém. FV panel, akumulátor a dieselový generátor pro telekomunikační stanici，Všechny 3 systémy jsou připojeny k jedné sběrnici. Chtějí znát hodnotu watthodin na sběrnici pomocí stejnosměrného měřiče. A jejich solární web je telekomunikační web. napájecí napětí je DC 48V, proud DC100A.
Bibliografie
1. Řešení pro podnikový mikrosíťový systém 2021.04
