Anotace: Bezdrátové zařízení pro měření teploty Acrel přímo přenáší hodnoty teploty a vlhkosti prostřednictvím vysílače ATC600-C a teplotního senzoru ATE200, bezdrátového snímače teploty a vlhkosti AHE a připojuje se k PLC zákazníka pro řízení komunikace.
1.Přehled projektu
Turecký zákazník má projekt, který potřebuje změnit kabelové měření teploty PT100 na bezdrátové a připojit se k PLC prostřednictvím komunikačního portu 485 našeho přijímače pro automatickou regulaci teploty.
2.Prezentace produktu
Bezdrátový teplotní systém Acrel je vhodný pro vnitřní spínací přístroje 3-35 kV, včetně vestavěných spínacích zařízení, spínacích převodů s ručními vozíky, pevných spínacích zařízení a spínacích zařízení smyčkových sítí. Je také vhodný pro nízkonapěťové spínací přístroje 0,4 kV, jako jsou pevné spínací přístroje a zásuvkové spínací přístroje. Bezdrátové teplotní senzory mohou být instalovány v libovolném topném bodě ve spínacích zařízeních, zařízení využívá technologii bezdrátového přenosu dat pro přenos sledovaných teplotních dat v reálném čase a zobrazuje tato data lokálně na ARTM-Pn. Kromě toho jej lze propojit prostřednictvím portu RS485 pro vzdálené inteligentní monitorování.
Bezdrátový snímač teploty a vlhkosti AHE100 se používá hlavně pro detekci teploty a vlhkosti uvnitř zařízení, jako jsou rozvaděče středního a vysokého napětí, svorkovnice, prstencové hlavní skříně, skříňové transformátory a prostředí rozvodny energie. Modul využívá speciální plášť, který má dobrý ventilační efekt a vynikající vzhled, který může účinně chránit vnitřní komponenty a prodloužit životnost.
2.1. Topologie sítě

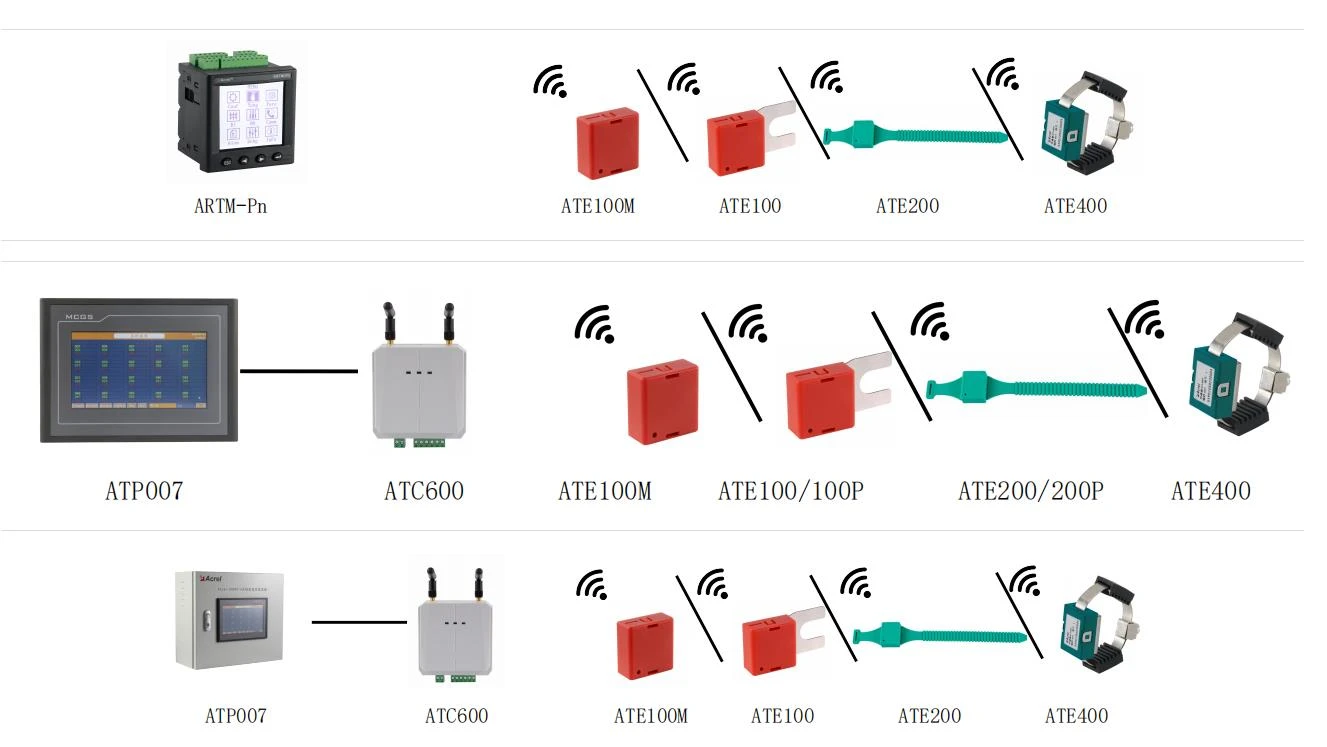

Obrázek 1

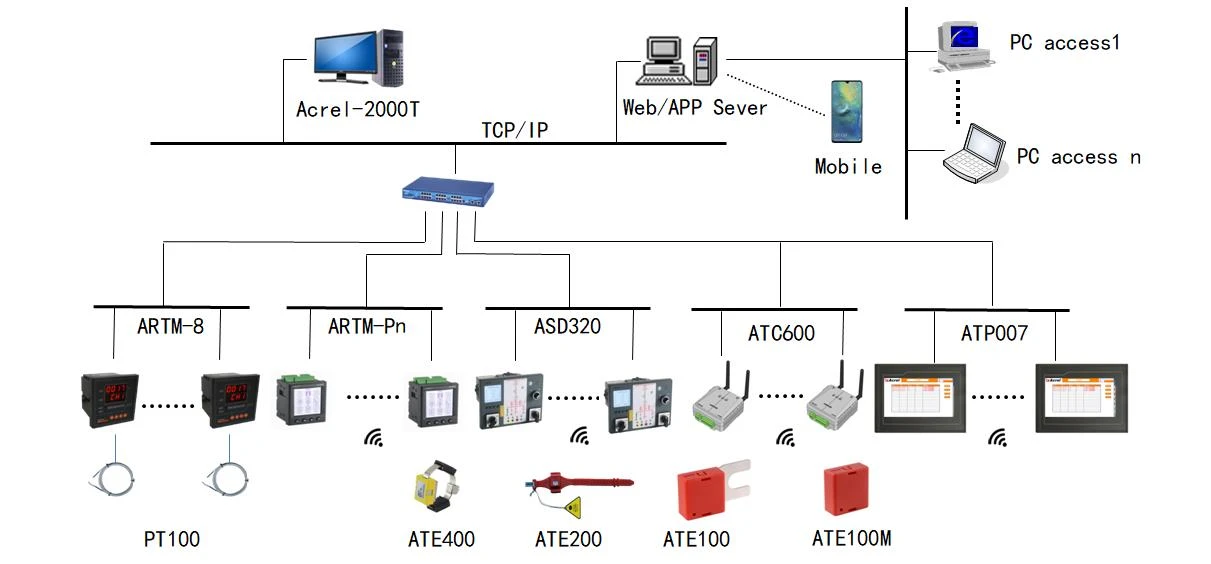

Obrázek 2
Shoda dotykové obrazovky: ATC600-C:
Poznámka: Dotyková obrazovka je připojena k ATC600-C přes rozhraní RS485 pro realizaci centralizovaného zobrazení teploty a vlhkosti a jeden ATC600-C může přijímat 240 snímačů teploty a vlhkosti.

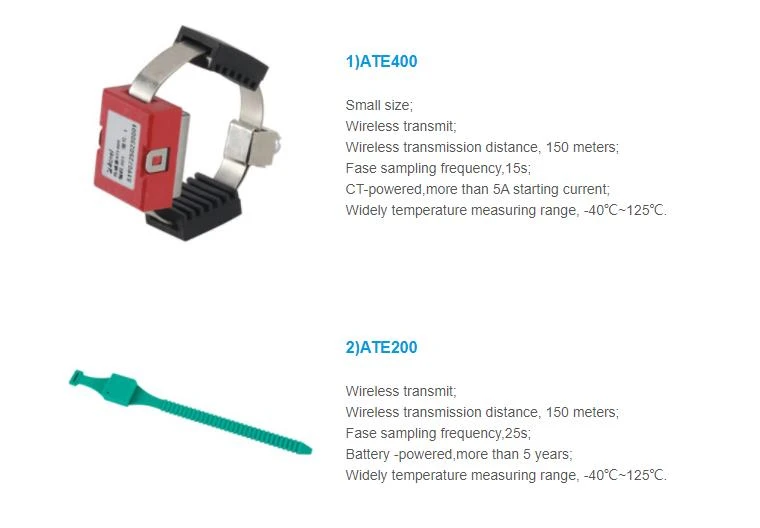

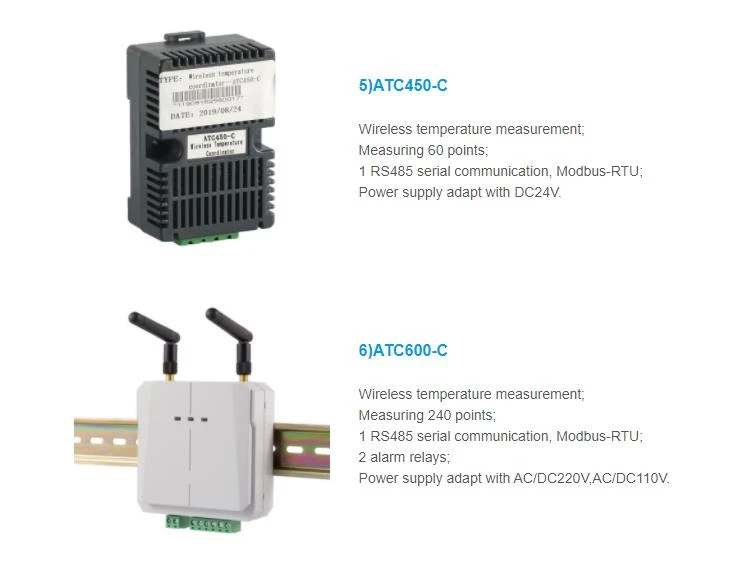

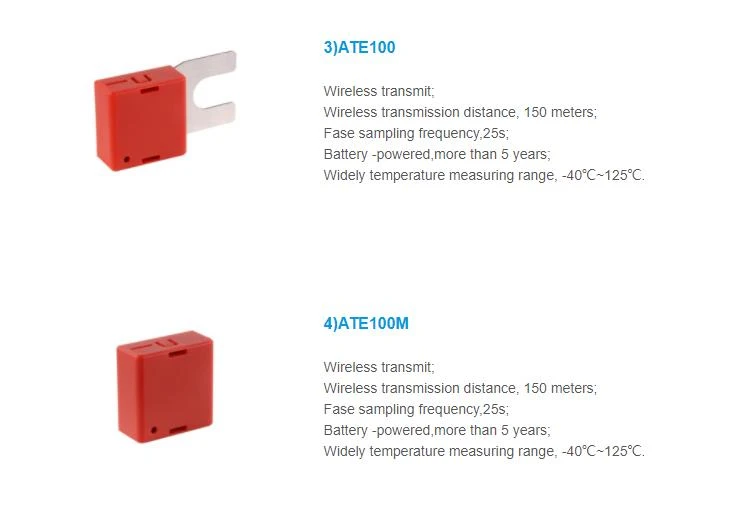

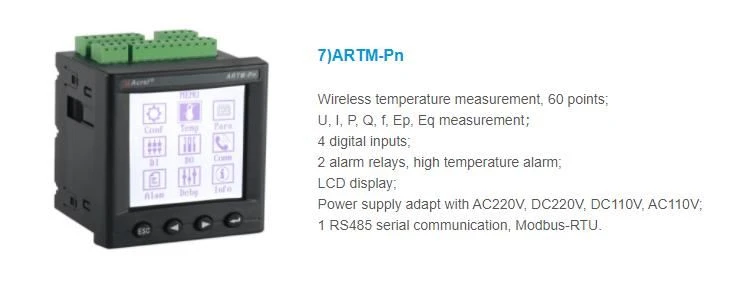

2.2 Související produkty

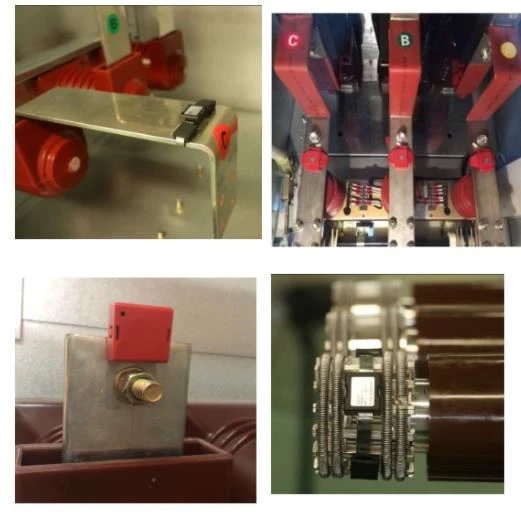

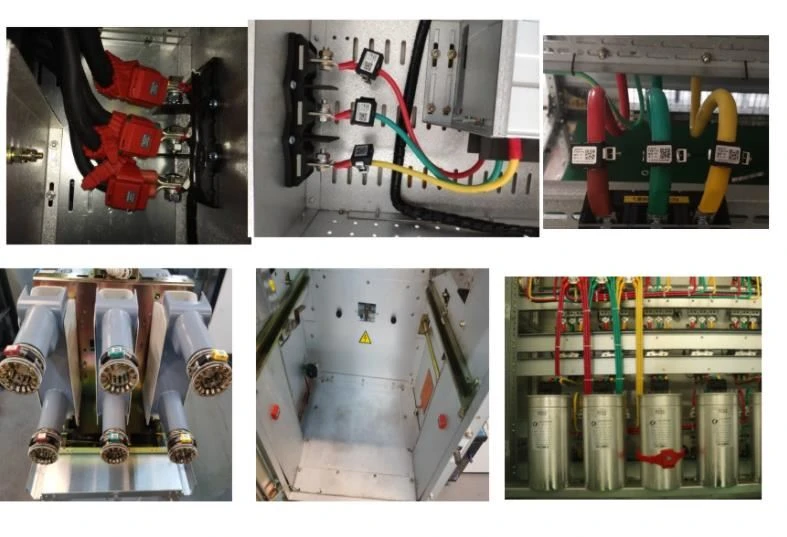

3.Instalační obrázek
