Popis produktu
 Měřicí proudový transformátor Acrel má primární rozsah měření proudu 5-3000A, úroveň přesnosti třídy 0,2 nebo třídy 0,5, transformuje vysokou proudovou hodnotu na 5A nebo 1 A, vyhrazenou pro průmyslové měření a může být použita ve spojení s fakturačním elektroměrem a měření je přesné a spolehlivé. |
Náš proudový měřicí transformátor použil flip design, krásný vzhled a pohodlné zapojení. Materiál flipového krytu vybraný průhledný polykarbonát může jasně vidět zapojení sekundárního vedení. Kruhový kombinovaný typ otvoru lze použít jako signál střídavého proudu pro průchod součástmi nastavení kabelu a sběrnice a obvykle se používá v kombinaci s elektrickými měřicími přístroji.

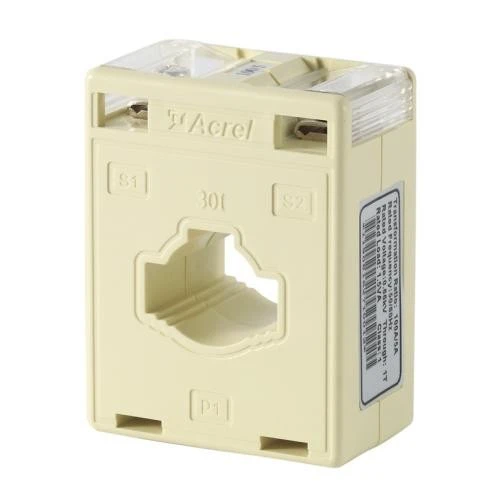

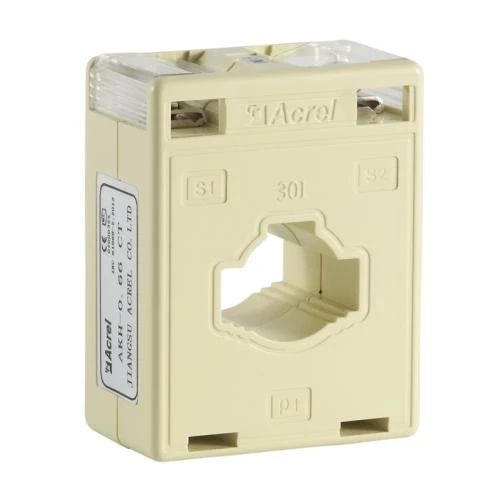

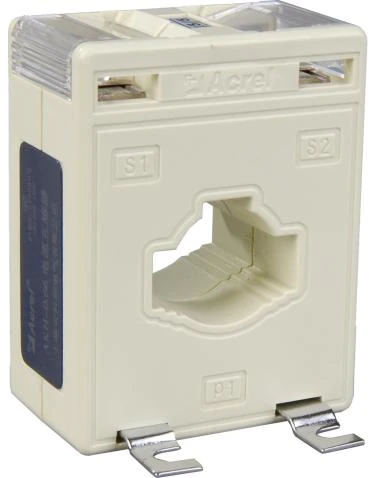

Vzhled
 |  |
Parametry
Poměr | Třída a zátěž (VA/Ω) | Otáčí | Typ přípojnice (mm) / QTY | Průměr (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimenze
Velikost (mm) Režim | Dimenze | Velikost díry | Velikost instalace | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

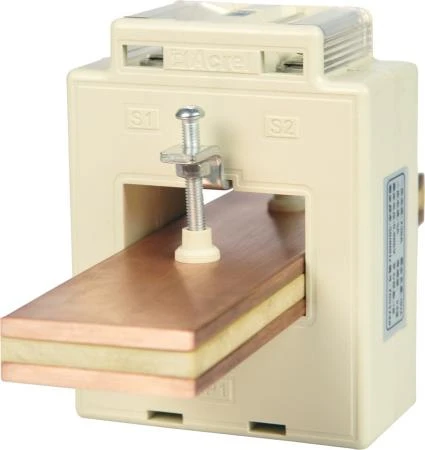

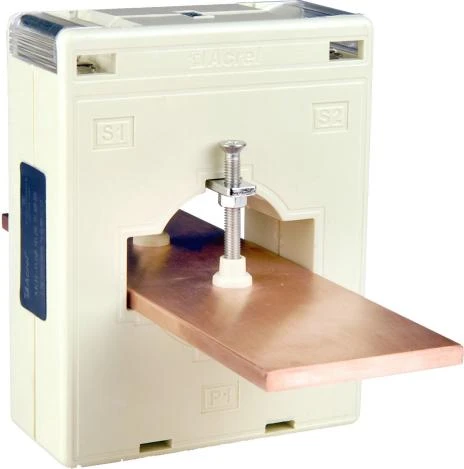

Tyto proudové transformátory s certifikací CE umožňují průchod jednoho kabelu, více kabelů nebo jedné přípojnice otvorem CT.
Použití prostředí
● Jmenovité pracovní napětí AC 0,66 kV (ekvivalent AC0,69 kV, GB156-2003)
● Jmenovitá frekvence 50-60Hz
● Okolní teplota -30 °C ~ 70 °C
● Nadmořská výška ≤3000m
● Výkonová frekvence vydrží napětí 3000V / 1min 50Hz
● Používá se v místech, kde není přímý déšť nebo sníh, žádné vážné znečištění a silné vibrace
 |  |  |

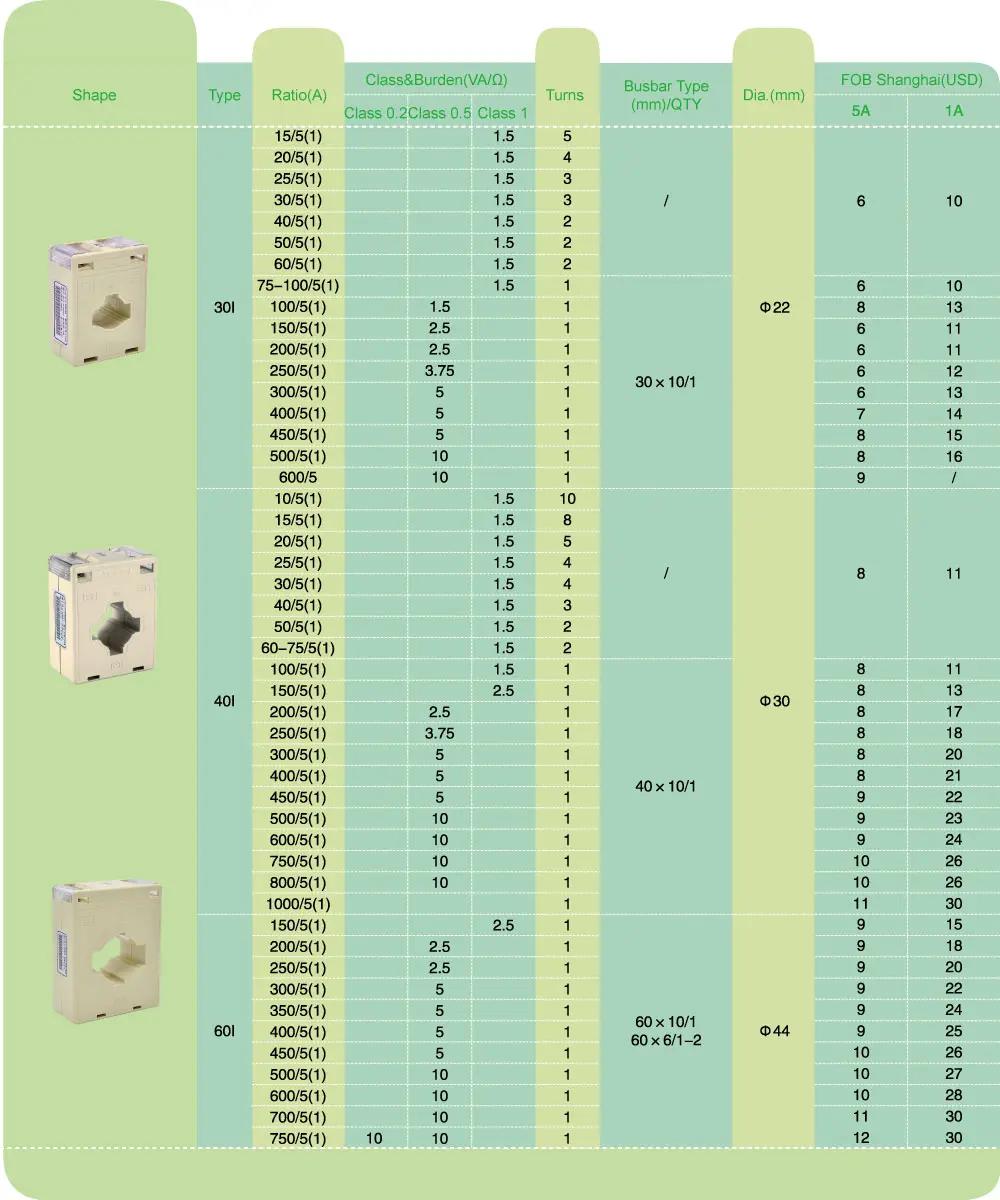

Citace
