Popis

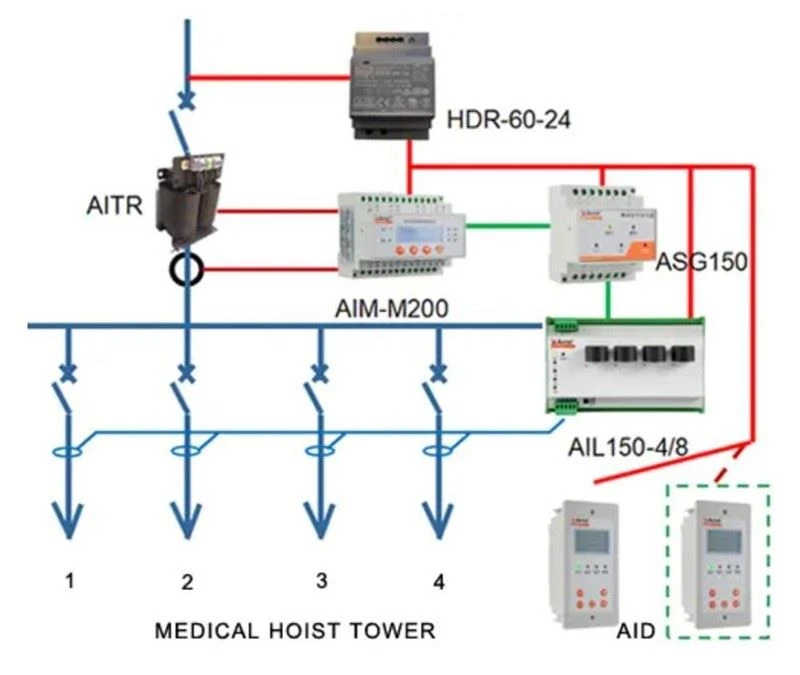

Izolační transformátor řady AITR se používá speciálně ve zdravotnických IT systémech. Jádro transformátoru je vyrobeno z křemíkového ocelového plechu, ztráta je malá. Dvojitá izolace je přijata mezi vinutími a statická obrazovka je navržena tak, aby snížila elektromagnetické rušení mezi oběma vinutími.

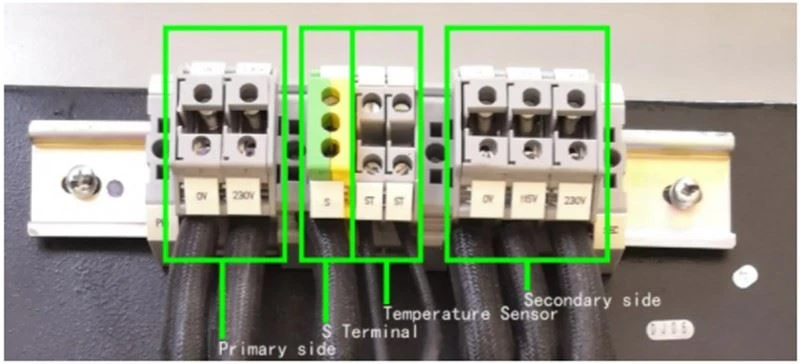

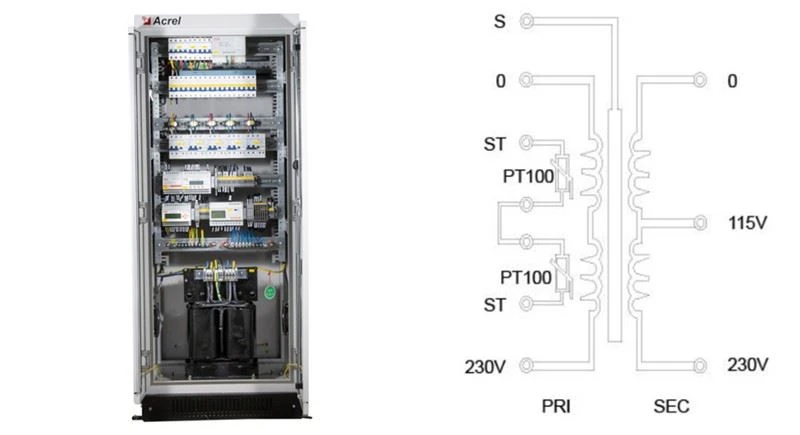

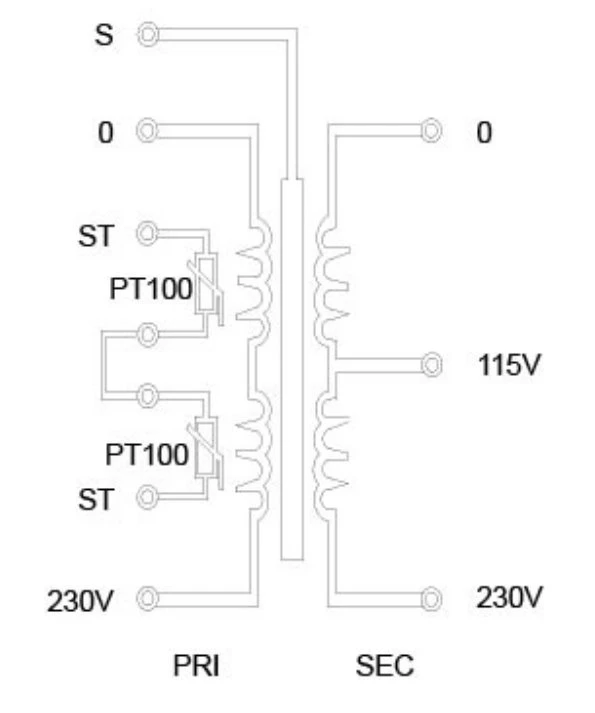

Teplotní senzor PT100 je instalován ve vinutí, který lze použít ke sledování teploty vinutí. Transformátor je ošetřen vakuovou impregnací, která zvyšuje mechanickou pevnost a má antikorozní účinek. Kromě toho výrobek také používá nízkoteplotní vzestup a nízkou hlučnost, takže má dobrý výkon při zvyšování teploty a nízkou hlučnost.

Parametr

Jmenovitá kapacita	3,15 kVA/5 kVA/6,3 kVA/8 kVA/10 kVa
Frekvence	50/60 Hz
Jmenovité vstupní napětí	230 V
Jmenovité výstupní napětí	230V/115V
(IE) Zapínací proud	<>
Unikající proud	<>
(UO) Výstupní napětí bez zatížení	<>
(IO) Výstupní proud bez zatížení	<3%>
Zkratové napětí	<3%>
Efektivita	>96%
Maximální okolní teplota	<>
Zvýšení teploty bez zatížení	<>
Zvýšení teploty při plném zatížení	<>
Vydrží napětí	4200V/min
Třída izolace	H
Hladina hluku	<>

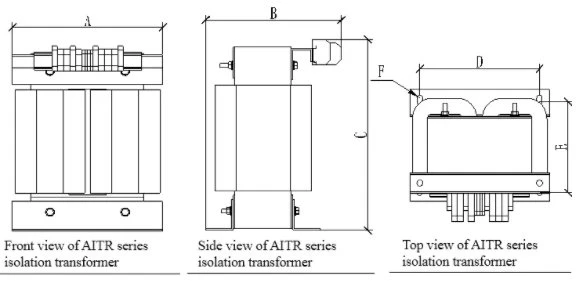

Dimenze

Typ	Kapacita (VA)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Celková hmotnost (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
