Popis produktu

Hallův proudový senzor s uzavřenou smyčkou se také nazývá Hallův magnetický vyvažovací proudový senzor. Zahrnuje zmíněnou teorii s teorií magnetické rovnováhy. Jinými slovy, koncentrátor feromagnetického pole koncentruje magnetické pole generované primárním proudem a aplikuje ho na Hallovu složku. Poté se zesílí výstup napěťového signálu z Hallovy komponenty a stane se vstupem výkonového zesilovače. Výstup offsetového proudu protéká sekundární kompenzační cívkou.

Magnetické pole generované sekundární cívkou je opačné než pole generované primárním proudem. Tímto způsobem je kompenzováno primární pole a postupně se snižuje Hallův výkon. Když je primární pole ekvivalentní druhému a offsetový proud zůstává stabilní, je to magnetické vyvážení. Tento obvod se skládá hlavně z komponenty pro konverzi elektromagnetismu, zesilovače obvodů a kompenzačního obvodu pohonu.

Vzhled

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimenze

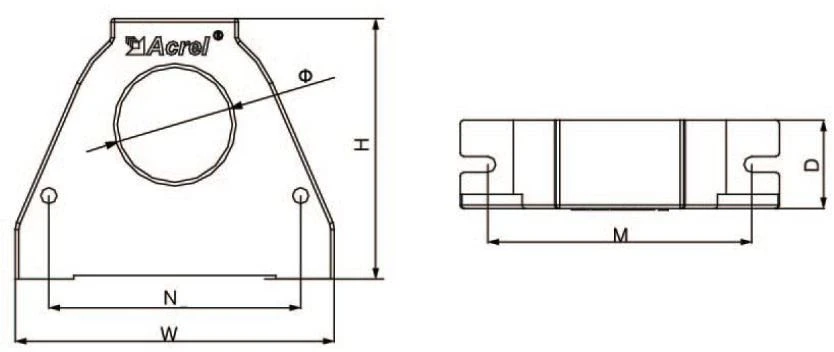

Obr.1

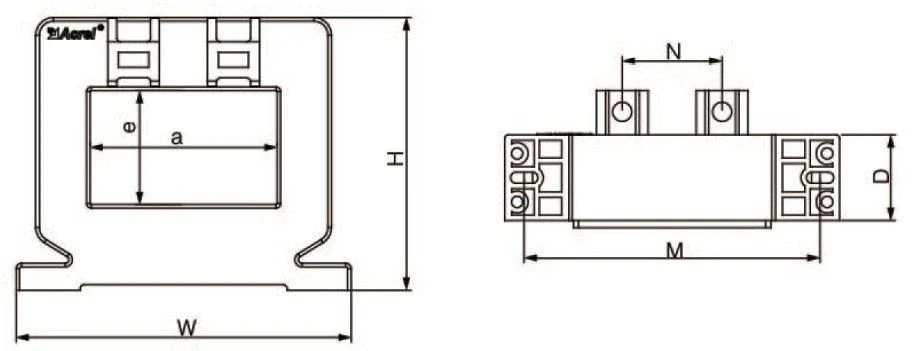

Obr.2

Specifikace velikosti	Velikost obrysu (mm)			Průchozí velikost (mm)			Montážní velikost (mm)		Obrázek
Specifikace velikosti	W	H	D	a	e	Φ	M	N	Obrázek
AHKC-E	53	72	16	/	/	21	47	/	Obr.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Obr.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Obr.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Obr.2
AHKC-F	74	57	22	43	13	/	/	22	Obr.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Obr.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Obr.2

Proudový poměr

Specifikace	Jmenovitý proud	Zdroj proudu	Jmenovitý výkon	Měřicí otvor (mm)	Precisio n stupňů
AHKC-E	0 ~ (20-500) A	±15V	5V	φ 20	1
AHKC-LT	0 ~ (100-800) A	±15V	5V	φ 32.5	1
AHKC-BS	0 ~ (20-500) A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0 ~ (50-500) A	12V/15V/24 V	4 ~ 20 mA	20.5*10.5	1
AHKC-F	0 ~ (200-1000)A	±15V	5V	43*13	1
AHKC-FA	0 ~ (200-1500) A	±15V	5V	52*15	1
AHKC-HAT	0 ~ (400-2000)A	±15V	5V	52*32	1
