Popis produktu

Acrel AMC Series Panel Třífázový AC Power Meter, inteligentní zařízení pro sběr a monitorování energie je inteligentní měřič určený pro potřeby monitorování výkonu energetických systémů, průmyslových a těžebních podniků, veřejných služeb a inteligentních budov. Integruje měření výkonových parametrů (jako je jednofázový nebo třífázový proud, napětí a činný výkon). Výkon, jalový výkon, zdánlivý výkon, frekvence, účiník) a monitorování a řízení hodnocení výkonu.

Současně má řadu funkcí periferního rozhraní, ze kterých si uživatelé mohou vybrat: s komunikačním rozhraním RS485 může protokol MODBUS-RTU splnit potřeby správy komunikační sítě; Analogový výstup 4-20mA může odpovídat měřeným elektrickým parametrům, splňovat DCS Takové požadavky na rozhraní; se spínacím vstupem a reléovým výstupem lze realizovat funkci "dálkového signálu" a "dálkového ovládání" spínače jističe.

Vzhled

Rozhraní LED/LCD displeje s vysokým jasem, nastavení parametrů a ovládání pomocí tlačítek, ideální pro systémy monitorování napájení v reálném čase. Může přímo nahradit konvenční výkonové vysílače a měřicí přístroje. Jako inteligentní digitální front-end akviziční komponenta byl přístroj široce používán v různých řídicích systémech, SCADA systémech a systémech řízení energie.

Parametry

Technické parametry			Hodnota
Vstup	Připojení		3fázové 3vodičové, 3fázové 4vodičové
	Frekvence		45-65 Hz
	Napětí		Hodnocení: Třífázové: AC 3×57.7V / 100V (100V) 、 3×220V / 380V (400V) 、 3×380V / 660V (660V) (pouze velikost 96) Poznámka: Profil 72 není vhodný pro vysokonapěťové aplikace
			Přetížení: 1,2 skládací hodnocení {kontinuální): 2násobné hodnocení po dobu 1 sekundy
			Spotřeba energie:<>
	Současný		Hodnocení: AC IA, 5A
			Přetížení: 1,2 sklopné hodnocení (kontinuální); 10násobné hodnocení po dobu 1 sekundy
			Spotřeba energie:<>
Výstup	Elektrická energie		výstupní režim: puls fotospojky s otevřeným kolektorem
			Pulzní konstanta: 10000imp / kWh (nastavitelná), podrobnosti viz schéma zapojení;
	Komunikace		RS485port, modbus -RTU protokol,DLT645 protokol (verze 07 a 97), přenosová rychlost 1200 ~ 38400
Funkce	Spínací vstup		Vstup suchého kontaktu, vestavěný napájecí zdroj;
	Spínací výstup		Režim výstupu: Relé normálně otevírá kontaktní výstup
			Kapacita kontaktu: AC 250V / 3A、 DC 30V / 3A
	Analogový výstup		1-5V,4 - 20mA
Třída přesnosti			Frekvence: 0,05 Hz, Proud, Napětí: třída 0,2, Jalový výkon: l .0class, Reaktivní elektrická energie: l .0class, aktivní výkon: 0,5class, aktivní elektrická energie: 0.5class,2-31th harmonická měření: ±1%
Zdroj proudu			AC 85-265V DC 100V-350V	spotřeba energie≤10VA
Bezpečnost	Výkonová frekvence vydrží napětí		Mezi napájecím zdrojem / / spínacím výstupem / / proudovým vstupem / / napěťovým vstupem a vysíláním / / komunikací / pulzním výstupem / / spínacím vstupem AC 2 kV 1min; Mezi napájecím zdrojem, spínacím výstupem, proudovým vstupem, napěťovým vstupem AC 2 kV 1min; Mezi vysíláním, komunikací, pulzním výstupem, spínacím vstupem AC 1kV 1 min;
	Izolace odolnost		Vstup, výstup konec skříně stroje >100MΩ
Životní prostředí		Teplota	práce: -25 °C ~ + 65 °C skladování: -40 °C ~ + 80 °C
		Vlhkost	≤93%RH Nekondenzující
		Nadmořská výška	≤2500 m

Popis funkce

Funkce	Popis funkce	Funkce poskytuje
Měření kWh	Aktivní kWh (kladná a záporná)	■
	Reaktivní kWh (pozitivní a negativní)	■
	A.B, C split-phase pozitivní aktivní energie	■
Měření elektrických parametrů	U、I	■
Měření elektrických parametrů	P、Q、S、PF、F	■
Měření harmonických	2 ~ 31ST Napětí a proud harmonický	£
LCD displej	12 bitový LCD displej, podsvícení	■
Klíč programování	4 klíče ke komunikaci a nastavení parametry	■
Pulzní výstup	Aktivní pulzní výstup	■
Analogový Analogový výstup	2DI2DO	■
Komunikace	Komunikační rozhraní: RS485, Komunikační protokol: MODBUS-RTU	■
SOE	Záznam události	£

( ■ v rámci £ volitelné )

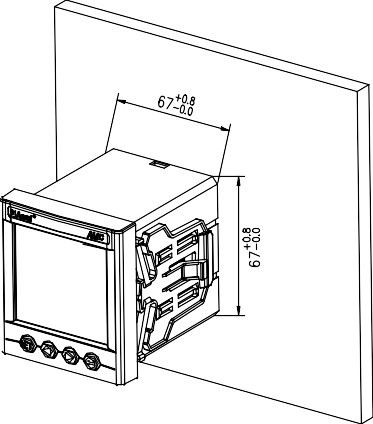

Dimenze

Osnova	velikost čelního krytu		velikost pouzdra			velikost výřezu
Osnova	šířka	výška	šířka	výška	hloubka	šířka	výška
72 čtverec	75	75	66.5	66.5	94.3	67	67
96 čtverec	96	96	90	90	77.8	92	92
