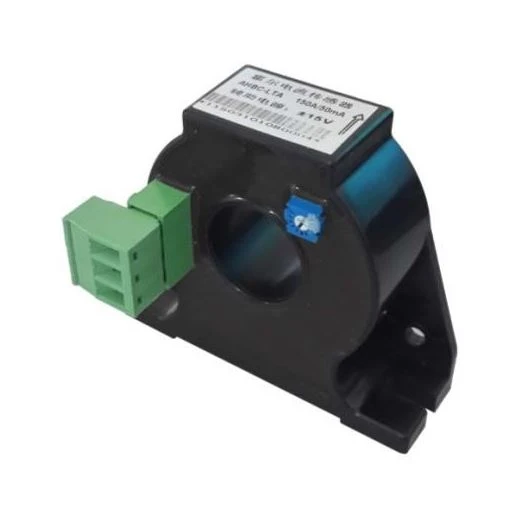

Hallův proudový senzor s uzavřenou smyčkou se také nazývá Hallův magnetický vyvažovací proudový senzor. Zahrnuje zmíněnou teorii s teorií magnetické rovnováhy. Jinými slovy, koncentrátor feromagnetického pole koncentruje magnetické pole generované primárním proudem a aplikuje ho na Hallovu složku. Poté je zesílen výstup napěťového signálu z Hallovy komponenty a stává se vstupem výkonového zesilovače. Výstup offsetového proudu protéká sekundární kompenzační cívkou. Magnetické pole generované sekundární cívkou je opačné než pole generované primárním proudem. Tímto způsobem je kompenzováno primární pole a postupně se snižuje hallový výstup. Když je primární pole ekvivalentní sekundárnímu a offsetový proud zůstává stabilní, jedná se o magnetické vyvážení. Tento obvod se skládá hlavně z komponenty pro konverzi elektromagnetismu, zesilovače obvodů a kompenzačního obvodu pohonu.
1 Vysvětlení typu
2Specifikace a velikost (jednotka：mm)

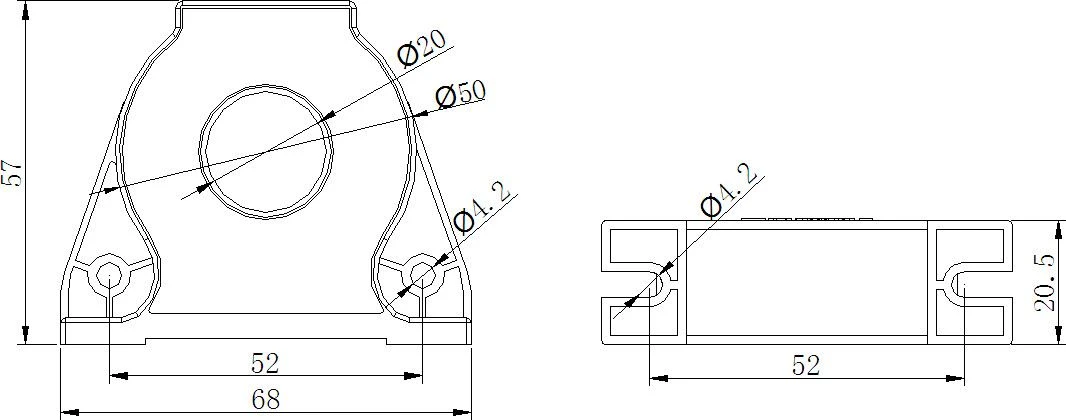

2.1 Obrysová velikost AHBC-LTA
 |  |

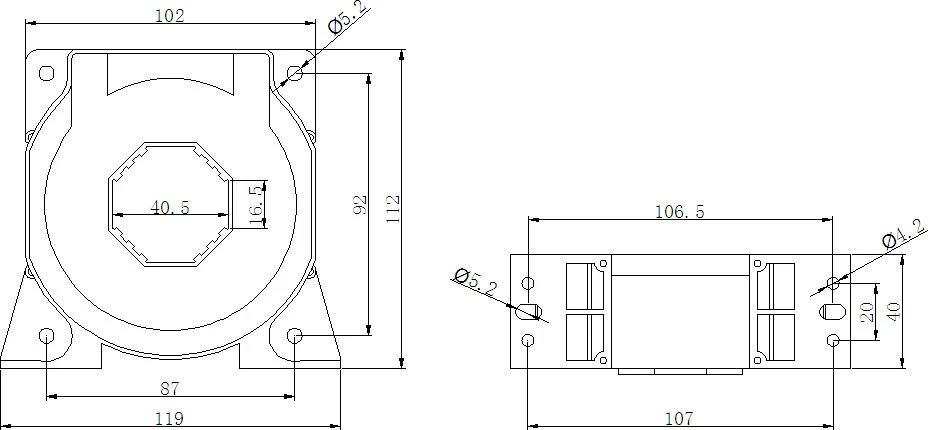

2.2Velikost obrysu AHBC-LT1005
 |  |

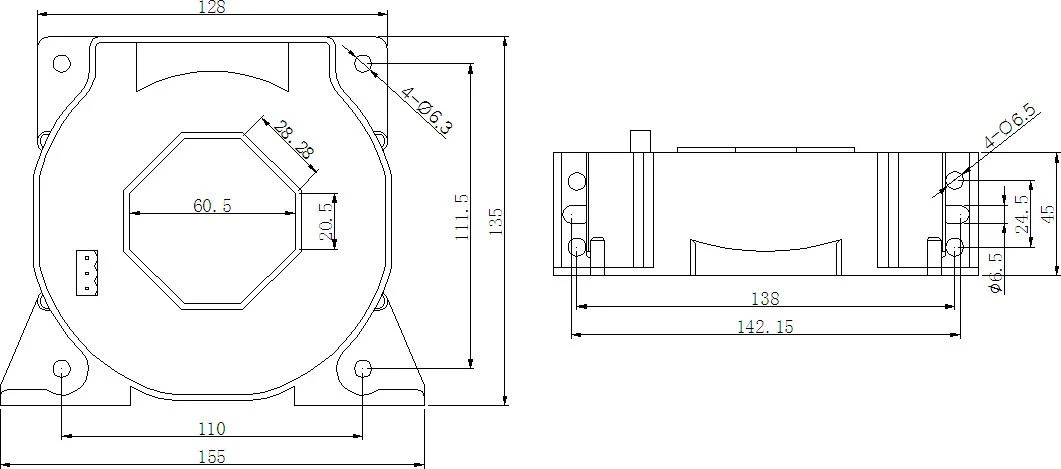

2.3 Obrysová velikost AHBC-LF
 |  |
3.Tabulky křížových odkazů spec. -parameter
Specifikace | Jmenovitý proud | Zdroj proudu | Jmenovitý výkon | Měřicí otvor (mm) | Stupeň přesnosti |
AHBC-LTA | 100 ~ 300A | ±15V | 50 mA / 100 mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200 mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400 mA | / | 0.5 |
Poznámka: Ac a DC vstupní proud lze měřit, uveďte prosím při objednávce.
4. Způsob zapojení
● Definice elektroinstalačních svorek
Poznámka: 1. Analogový výstup GND musí být připojen k Power Ground.
2. Vyberte správný směr proudu.
