Přehled

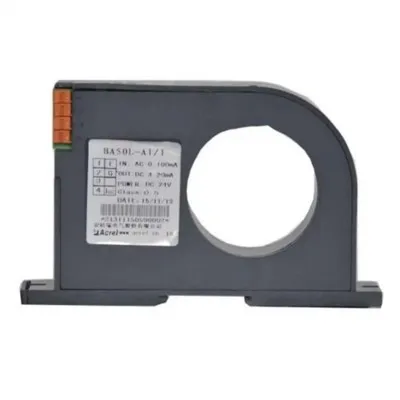

Inteligentní snímač proudu řady BA využívá princip elektromagnetické indukce k měření střídavého proudu v elektrické síti v reálném čase a používá konstantní proud a lineární kompenzační technologii k jeho izolaci a transformaci na standardní výstup stejnosměrného signálu nebo prostřednictvím rozhraní RS485 (protokol Modbus-RTU) k přenosu naměřených dat. DC24V nebo 12V bezpečnostní napájecí zdroj může být široce používán v oblasti průmyslové automatizace. BA50L(II.)-AI je střídavý transformátor zbytkového proudu, který detekuje především svodový proud elektrického systému, může kdykoli zachytit stav elektrických obvodů a zařízení a zabránit požárům a jiným nehodám způsobeným únikem.

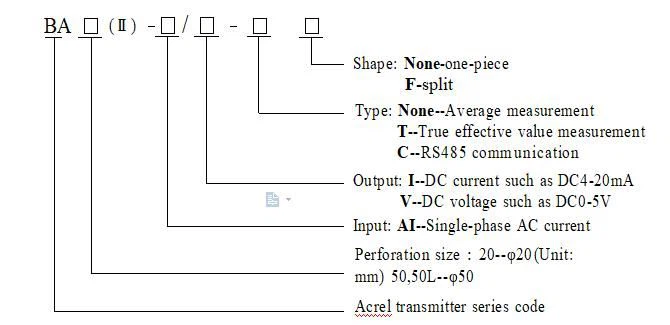

Parametr

Technický parametr			Index
Třída přesnosti			Třída 0.5
Vstup	Jmenovitá hodnota	BA20(II.)-AI	Proud AC 0.5A, 50A, 200A atd. AC 0 ~ (0,5 ~ 200) A
		BA50(II.)-AI	Proud AC 60A, 300A, 600A atd. AC 0 ~ (60 ~ 600) A
		BA50L(II.)-AI	Proud AC 0.1A, 1A atd. AC 0 ~ (0,1 ~ 1) A
	Přetížit	Nepřetržitý 1,2 krát, okamžitý proud 10 krát/1S
	Pohlcený výkon	≤1VA
	Frekvenční odezva	25Hz ~ 800Hz, zvláště vhodné pro průmyslové frekvence
Výstup	Jmenovitá hodnota	DC4 ~ 20mA, nebo 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) atd.
	Odolnost proti zatížení	Při napájení DC12V je proudový výstup třídy 0.5 ≤250Ω Při napájení DC24V je proudový výstup ≤500Ω, Když je napěťový výstup ≥1KΩ
	Komunikace	Rozhraní RS485/Modbus-RTU(2)
Doba odezvy		≤400ms
Zdroj proudu	Napětí	12V nebo 24V
	Spotřeba energie	≤1W
Izolační odpor		>100MΩ
Pevnost v tlaku		Mezi vstupem/výstupem a napájením 2.0KV/1min,50Hz
Teplotní koeficient		-10°C~+55°C, ≤400ppm/°C
Životní prostředí	Teplota	Práce: -10 °C ~ + 55 °C Skladování: -25 °C ~ + 70 °C
	Vlhkost	≤93% RH, bez kondenzace, bez korozivního plynu
	Nadmořská výška	≤2000m
Způsob instalace		Kolejnice TS35 nebo pomocí šroubů upevněte skříň

Poznámka: (1) 0 ~ 10V výstup je vhodný pouze pro napájení DC24V;

(2) Komunikační funkce je volitelná.

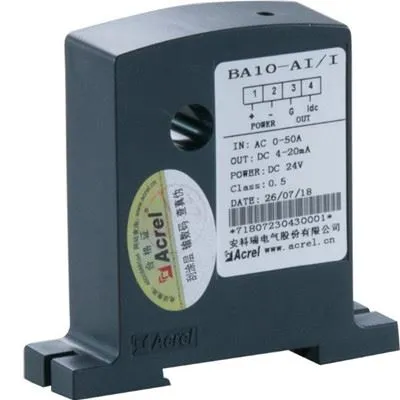

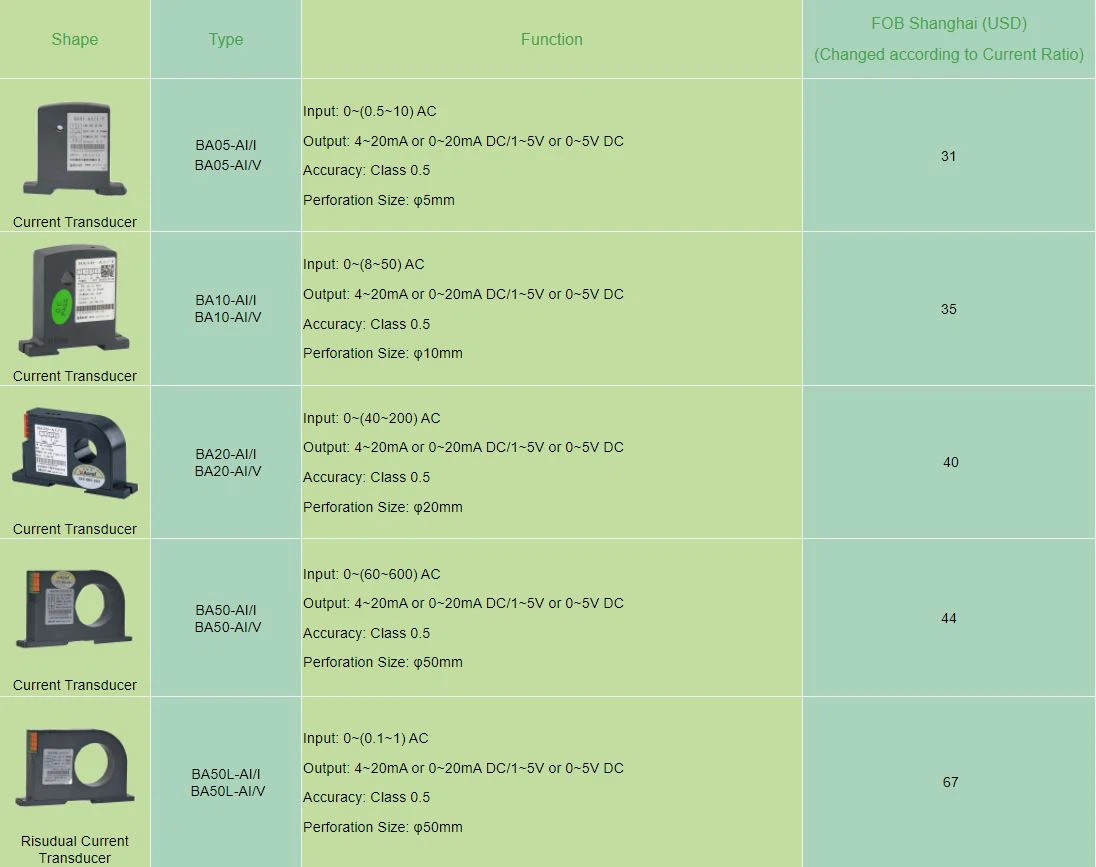

BA10-AI/I

●Použití: Průmyslová automatizace

●Vstup: Měření střídavého proudu až do 50A

●Přetížení: 1,2násobek jmenovité hodnoty

●Výstup: DC 4-20mA

BA20-AI/V

●Použití: Průmyslová automatizace

●Vstup: Měření střídavého proudu až do 200A

●Přetížení: 1,2násobek jmenovité hodnoty

●Výstup: DC 0-5V

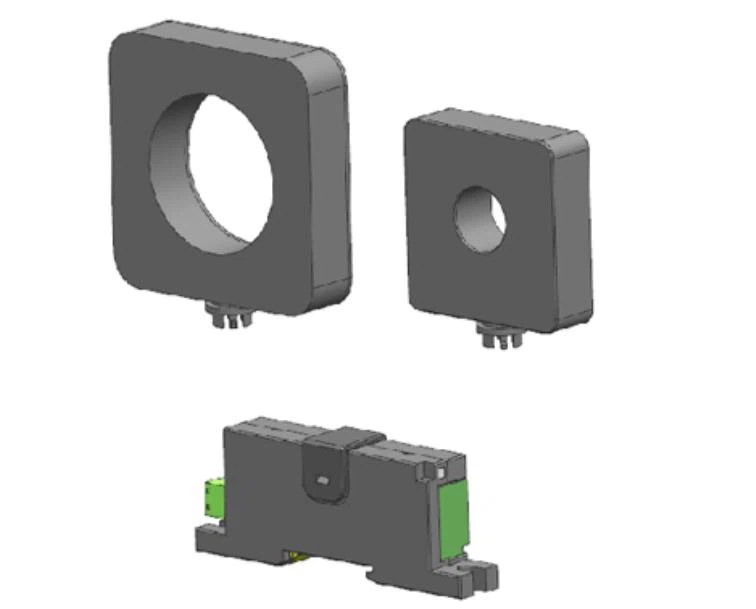

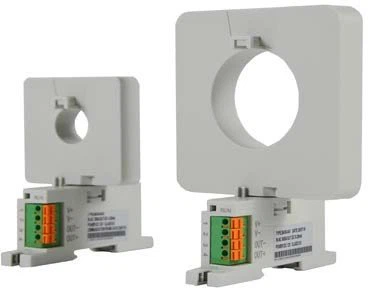

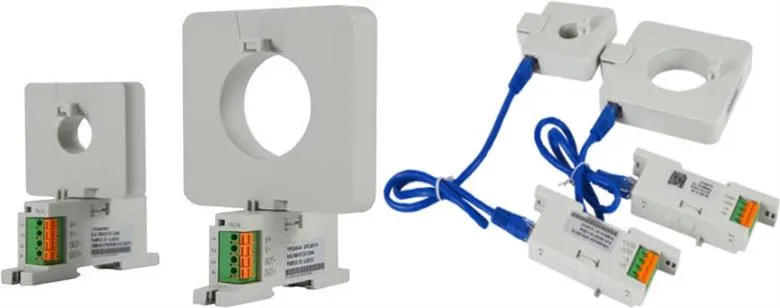

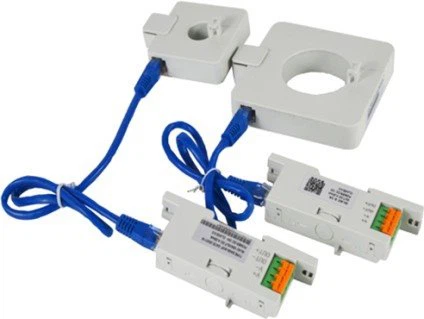

Vzhled

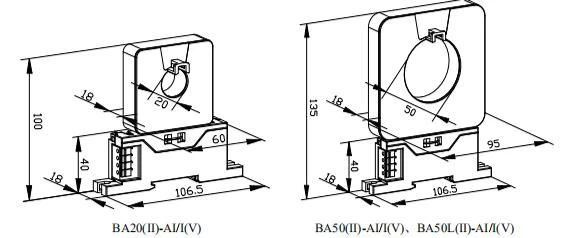

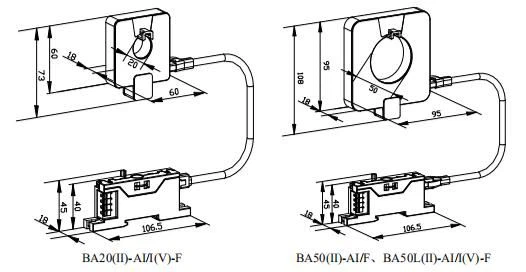

Dimenze

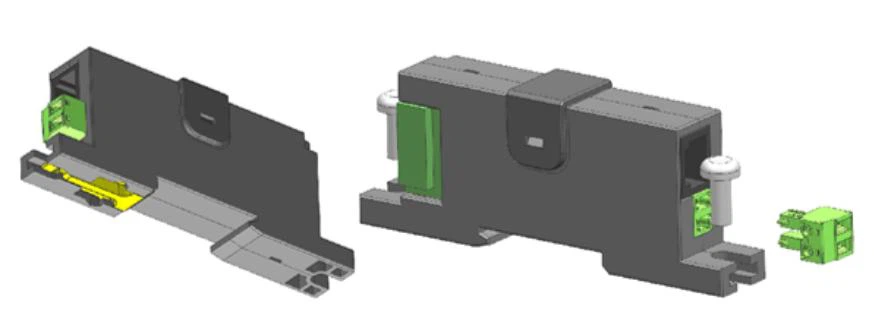

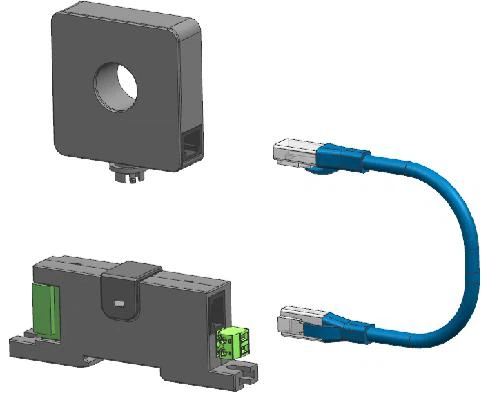

Integrovaná instalace

Integrovaná instalace, rotační konstrukce může být použita v perforované části.

K dispozici jsou Φ20, Φ50 velikostí otvorů pro váš výběr.

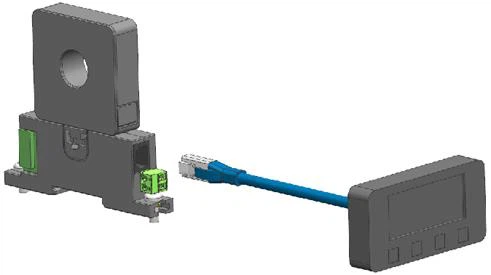

Hlavní tělo by mohlo být připojeno k obrazovce displeje, aby se zobrazil aktuální a nastavené parametry při integrované instalaci (pokud je to možné, použijte stávající obrazovku displeje)
