Přehled
BD-4E Třífázové 4-vodičové Digitální vysílače s více elektrickými parametry přenášejí hodnotu kWh elektrického systému do vysokého lineárního impulsu. Má komunikační rozhraní RS485, přijímá protokol Modbus a exportuje třífázový proud, napětí, aktivní výkon, jalový výkon, frekvenci, účiník, jalovou energii aktivní energie a tak dále. 1 ~ 4 kanálový analogový volitelný, dvoukanálový pulzní výstup elektrické energie.
Funkce

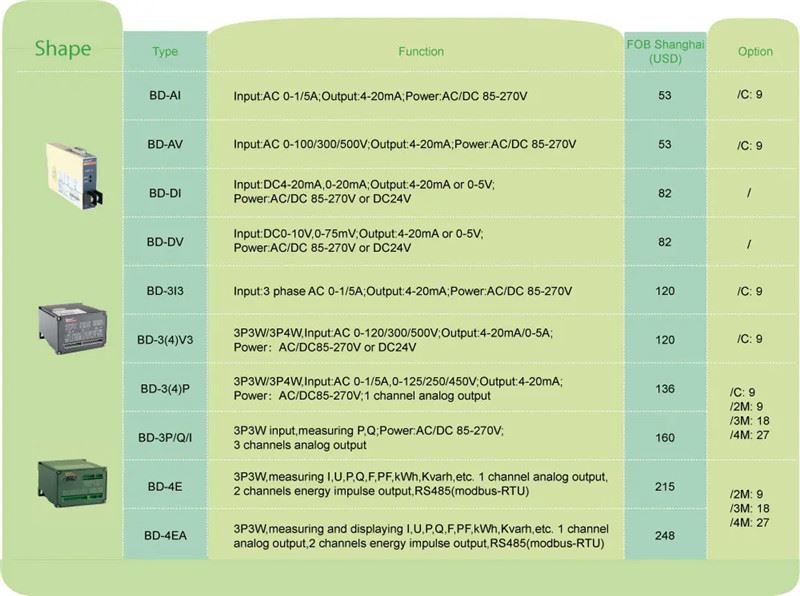

BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fáze a zapojení | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Vstup | Napětí | Přímé L-L | Až 480 V AC | ||||
Přímé L-N | Až 276 V AC | ||||||
S externím PT | ○ | ○ | ○ | ○ | ○ | ||
Současný | Nasměrovat | Až 5A AC | |||||
S externím CT | ○ | ○ | ○ | ○ | ○ | ||
Výstup | Běžná hodnota | DC: 4-20mA, 0-20mA, 0-5V, 0-10V, tak dále | |||||
Odolnost proti zatížení | Proudový výstup≤600Ω Napěťový výstup≥1000Ω | ||||||
Zvlnění obsahu | <0.5% peak=""> | ||||||
Měření | Napětí | □ | — | — | □ | ||
Současný |
| — | — | □ | □ | □ | |
Aktivní/jalový výkon | — | — | — | — | □ | □ | |
Zdánlivá síla | — | — |
| — | □ | □ | |
Účiník | — | — | R | — | □ | ||
Frekvence |
| □ | □ | ||||
Měření spotřeby energie | ±KWh | — | — | — | — | — | ○ |
Třída přesnosti | 0.5% | ||||||
Komunikace | Rozhraní: RS485 Protokol: Modbus-RTU |
|
| — |
|
|
|
Analogový výstup | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Pulzní výstup | |||||||
Rozměry (mm) | Pouzdro (ŠxVxH) | 138 × 76 × 24 | 119 × 75 × 55 | 119 × 75 × 55 | 112 × 110 × 75 | 112 × 110 × 75 | 112 × 10 × 75 |
Pomocná energie | 85-265V AC / DC, DC24V, DC48V | ||||||
Teplota | Operace | -10 až 55°C | |||||
Skladování | -25 až 70°C | ||||||
Vlhkost | Až 95%, bez kondenzace | ||||||
Instalace | (Železnice) DIN35 upevnění na kóji pomocí šroubů | ||||||
Normy | GB/T 13850 | ||||||
'○': Ano '—' Ne '
' Volitelné
 | Třífázový proudový snímač řady BD-3I3 ● Použití: Průmyslová automatizace ● Vstup: Měření střídavého proudu až do 200A ● Přetížení: 1,2násobek jmenovité hodnoty ● Analogový výstup DC 0-5V / 0-10V / 0-20mA / 4-20mA |
Jednofázový proudový převodník řady BD-AI ● Použití: Průmyslová automatizace ● Vstup: STŘÍDAVÝ proud ● Přetížení: 1,2násobek jmenovité hodnoty ● Analogový výstup DC 0-5V / 0-10V / 0-20mA / 4-20mA |  |
Vzhled

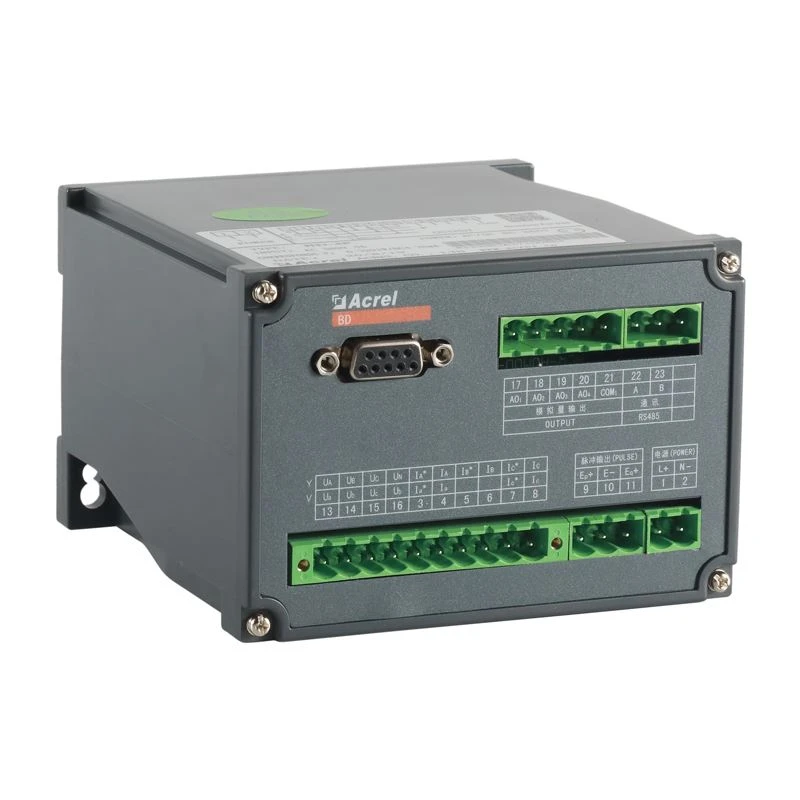

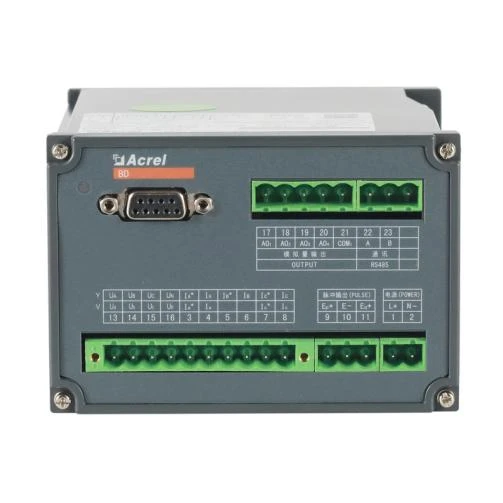

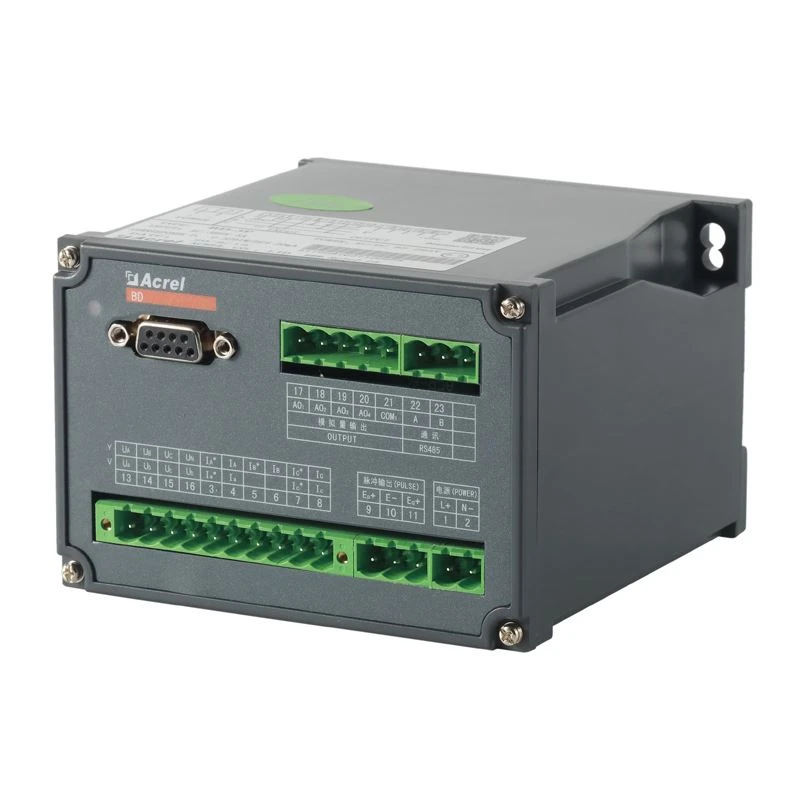

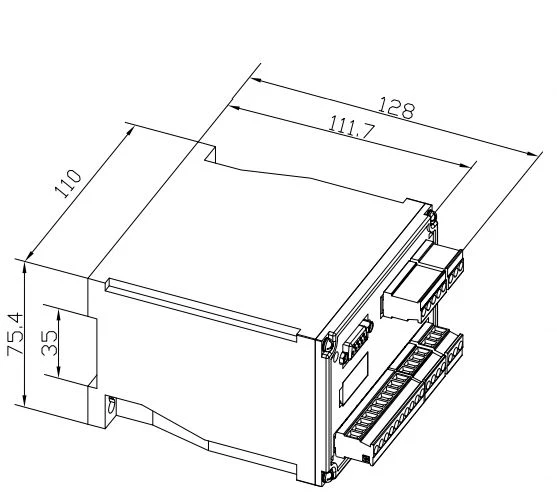

Dimenze
(L * W * H: 128 * 110 * 75,4)

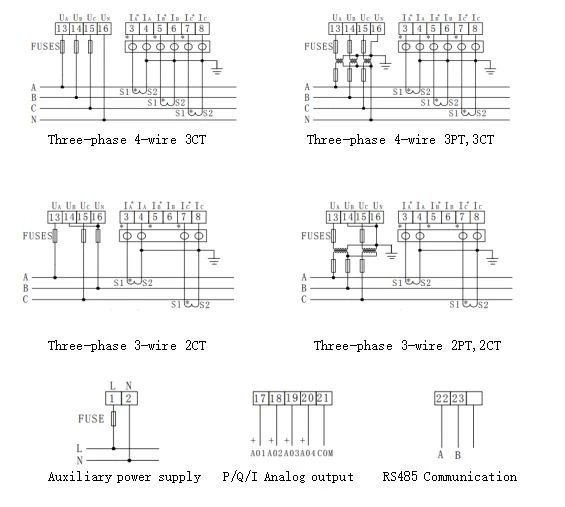

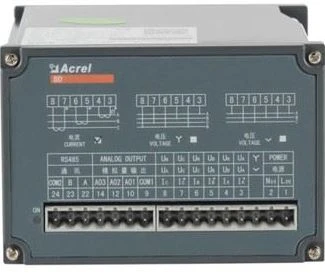

Instalace
Např. Vstupní signál je AC 100V 5A, 4-kanálový vysílací výstup odpovídající vztahu
| Vysílací výstup | Měřicí objekt | Odpovídající vztah |
AO1 | P | 4-20mA-> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
