Přehled

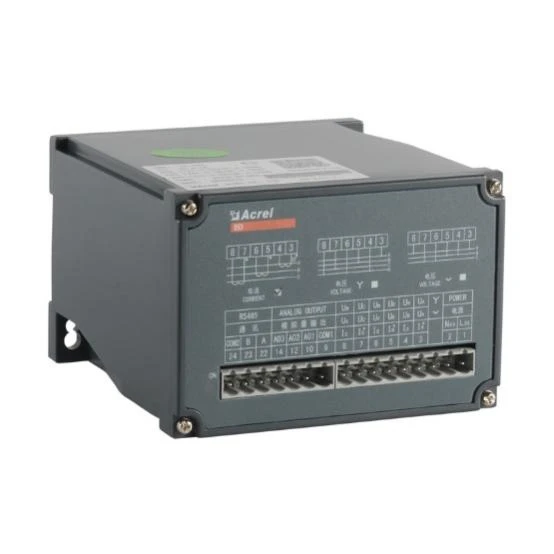

Acrel BD Series elektrické vysílače je zařízení, které může izolovat a přenášet elektrické parametry, Tento BD-3P série Výkon Frekvenční převodník může měřit aktivní výkon, jalový výkon; 1,2násobek přetížení jmenovité hodnoty; DC 0-5V / 0-10V / 0-20mA / 4-20mA všechny lze zvolit jako analogový výstup.

Funkce

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fáze a zapojení	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Vstup	Napětí	Přímé L-L	Až 480 V AC
		Přímé L-N	Až 276 V AC
		S externím PT	○	○	○	○	○
	Současný	Nasměrovat	Až 5A AC
	Současný	S externím CT	○	○	○	○	○
Výstup	Běžná hodnota	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, tak dále
	Odolnost proti zatížení	Proudový výstup≤600Ω Napěťový výstup≥1000Ω
	Zvlnění obsahu	<0.5% peak="">
Měření	Napětí	□	—	—	□
	Současný		—	—	□	□	□
	Aktivní/jalový výkon	—	—	—	—	□	□
	Zdánlivá síla	—	—		—	□	□
	Účiník	—	—	R	—	□
	Frekvence					□	□
Měření spotřeby energie	±KWh	—	—	—	—	—	○
Třída přesnosti	0.5%
Komunikace	Rozhraní: RS485 Protokol: Modbus-RTU			—
Analogový výstup	DC 0-5V,0-10V,0-20mA,4-20mA
Pulzní výstup
Rozměry (mm)	Pouzdro (ŠXVXH)	138 × 76 × 24	119 × 75 × 55	119 × 75 × 55	112 × 110 × 75	112 × 110 × 75	112 × 10 × 75
Pomocná energie		85-265V AC / DC, DC24V, DC48V
Teplota	Operace	-10 až 55°C
Teplota	Skladování	-25 až 70°C
Vlhkost		Až 95%, bez kondenzace
Instalace		(Železnice) DIN35 upevnění na kóji pomocí šroubů
Normy		GB/T 13850
