Popis

ADW350 Wireless Metering Meter se používá hlavně k měření třífázové činné energie v sítích nízkého napětí. Produkt se může pochlubit výhodami včetně kompaktní velikosti, vysoké přesnosti a bohatých funkcí. Podle různých požadavků existuje mnoho komunikačních funkcí, jako je komunikace RS485, NB, 4G, přidání nového režimu vzorkování proudu pomocí externího transformátoru.

Lze jej flexibilně instalovat do rozvodné skříně, aby bylo dosaženo podpoložky měření elektrické energie, dohledu nad provozem a údržbou nebo požadavků na monitorování výkonu pro různé regiony a různé zátěže.

Parametr

Vstup napětí	Jmenovité napětí	AC: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Odkaz frekvence	AC: 50Hz
	Spotřeba	& lt;0,5VA (každá fáze)
Aktuální vstup	Vstupní proud	AC: 3×20(100)A DC: 50A, 100A
Aktuální vstup	Spotřeba	& lt;1VA (každá fáze)
Pomocná síla	Zdroj napájení	AC: 85~265V DC: 48V±20%
Pomocná síla	Spotřeba energie	& lt;5W
Výkon měření	Elektrický parametr	Třída 0,5
Výkon měření	Aktivní energie přesnost	třída 1
	Teplotní rozsah	-40℃~100℃
	Teplota přesnost	±2℃
DĚLAT	Hodnocení kontaktu	5A, AC250V/DC30V
Puls	Šířka pulzu	80 ± 20 ms
Puls	Pulzní konstantní	AC: 400 imp/kWh DC: 1600 imp/kWh
Sdělení	Bezdrátový	2G; Pozn.: 4G
	Infračervený sdělení	Konstantní přenosová rychlost je 1200
	Rozhraní	RS485 (A, B)
	Režim připojení	Stíněné kroucené dvoulinky
	Protokol	MODBUS-RTU

Přesnost

Třída 0,5
Měření
U, I, P, Q, S, PF, F
Harmonická funkce

THDv, 2.-31
DI/DO
3DO

Měřicí kanál

3 stejnosměrný kanál nebo 1 střídavý třífázový kanál

Rozměr (D*Š*V)
72 * 71,5 * 92,6 mm
Instalace
DIN 35 mm
Sdělení
NB-IOT, infračervené, 2G, 4G
Měření teploty
Obousměrná teplota

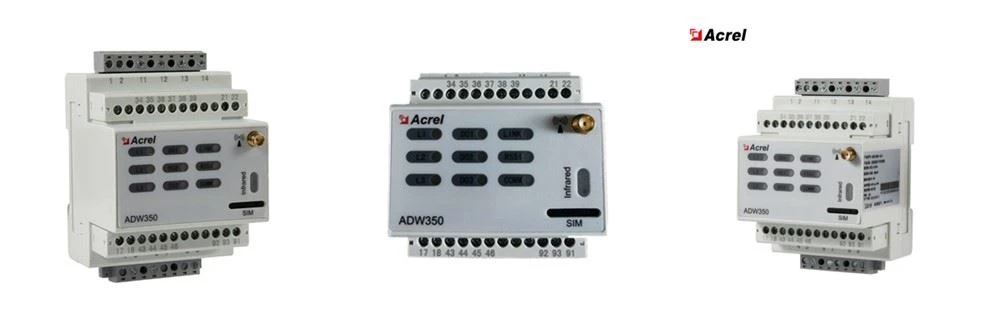

Vzhled

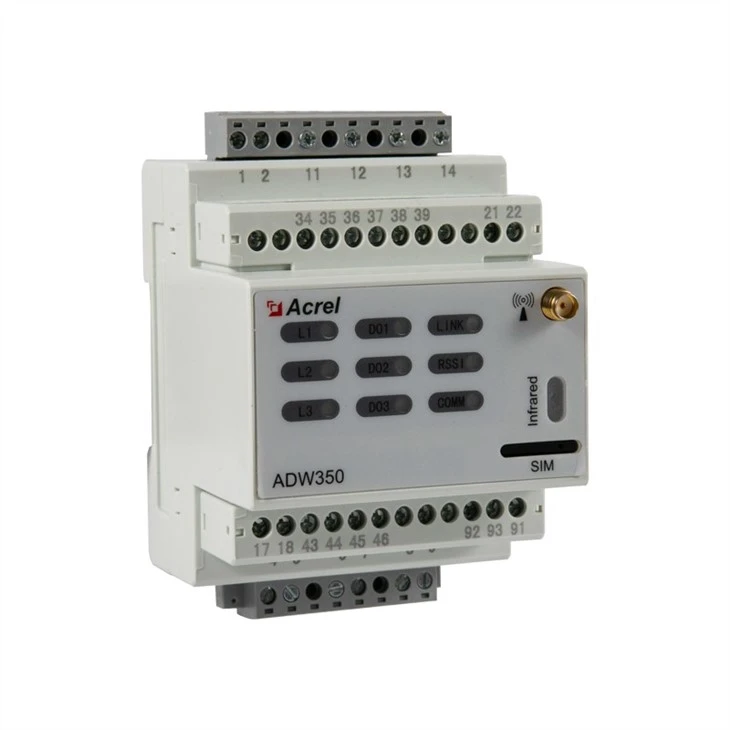

112999a_

Jak vybrat stejnosměrný transformátor

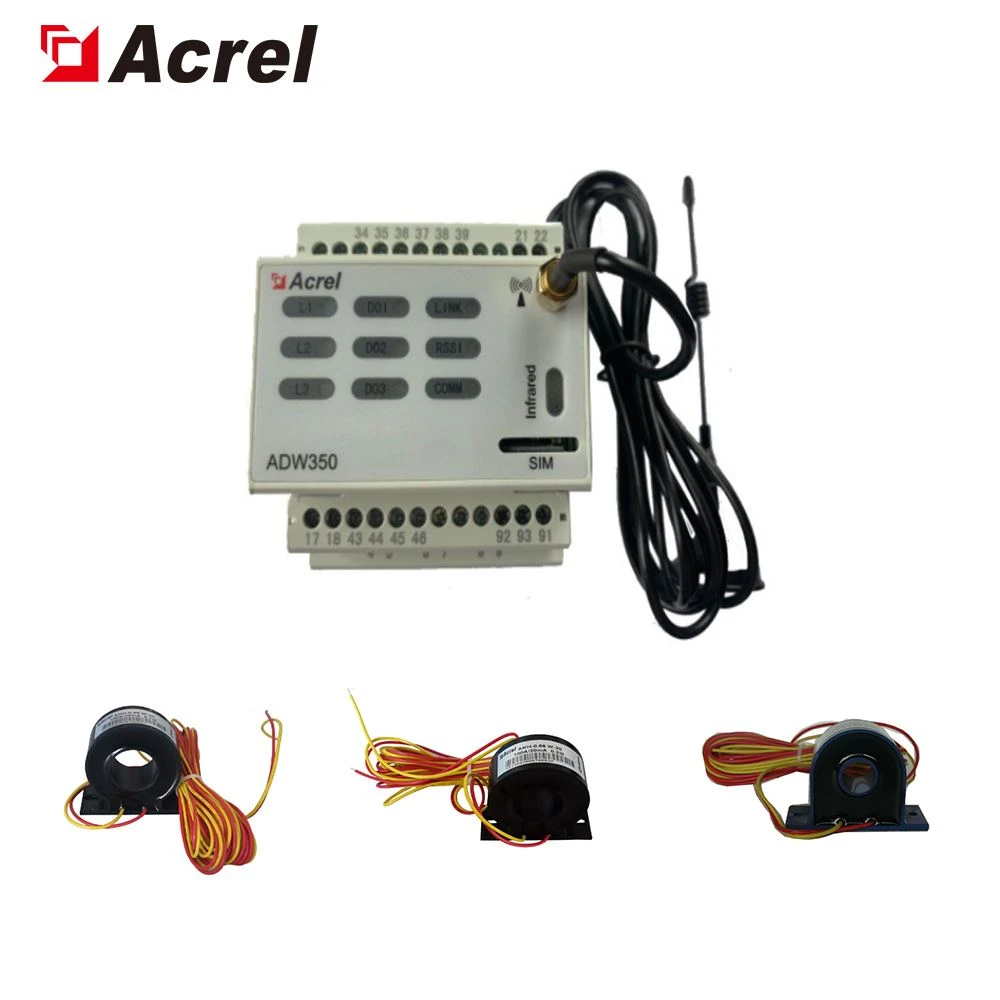

with ct ac

ADW350 Wireless DC Multi-Loop Din Rail Energy Meter se používá hlavně k měření stejnosměrné nebo tří AC aktivní energie v nízkonapěťové síti. Produkt se může pochlubit výhodami včetně kompaktní velikosti, vysoké přesnosti a bohatých funkcí.

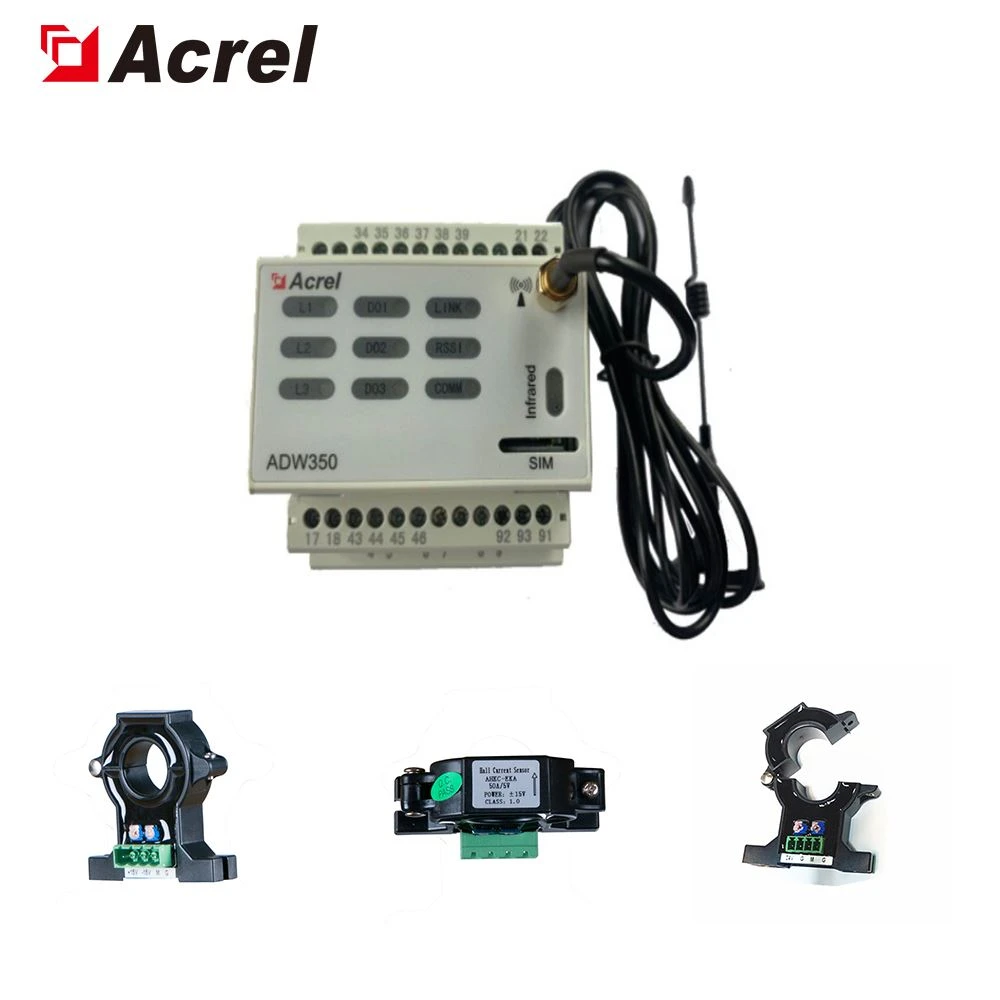

with hall dc

Podle různých požadavků existuje mnoho komunikačních funkcí, jako je komunikace RS485, NB, 4G, přidání nového režimu vzorkování proudu pomocí externího transformátoru.
