Popis

Acrel Din Rail Single Phase AC Energy Meter je určen pro napájecí systémy, průmyslové a těžařské podniky a společnosti pro výpočet spotřeby elektřiny a řízení spotřeby elektřiny. Vyznačuje se vysokou přesností, malými rozměry a jednoduchou instalací. Integruje měření všech elektrických parametrů s komplexním měřením elektřiny.

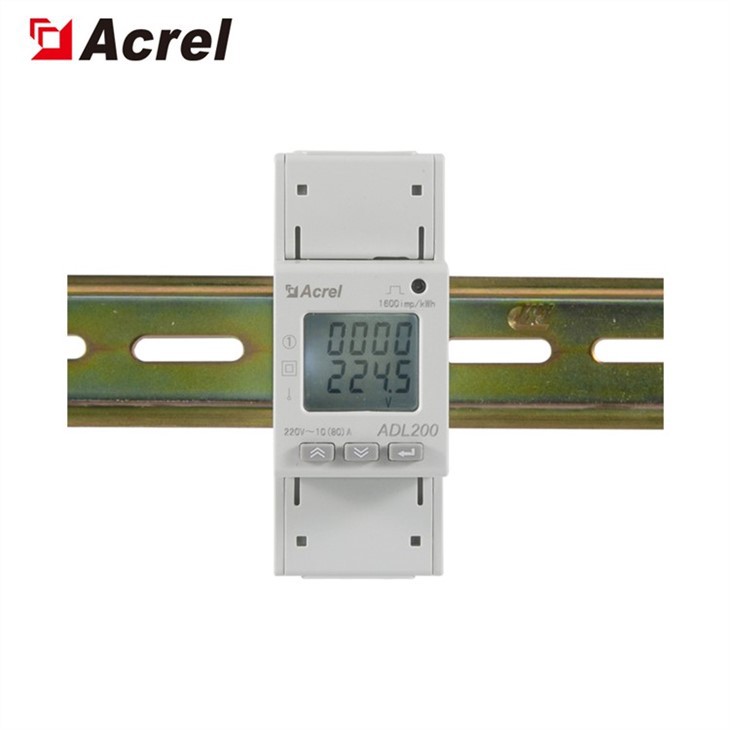

Vzhled

Parametry

Vstupní napětí	Odkaz Napětí	AC 220V
	Odkaz frekvence	50 Hz
	Napájení spotřeba	& lt;10VA
Vstupní proud	Základní proud	10A
	Maximum aktuální	80A
	Začíná aktuální	4‰Ib
	Spotřeba	& lt;4VA
Výkon měření	Přesnost měření	1třída
Výkon měření	Rozsah měření	000000,00 ~ 99999999 kWh
Přesnost hodin	Chyba ≤ 0,5 s/d
Aktivní puls	Šířka pulzu	80 ± 20 ms
Aktivní puls	Pulzní konstantní	1000 imp/kWh
Sdělení	Rozhraní	RS485(A+、B-)
	Spojení režimu	Stíněné kroucené dvoulinky
	Protokol	MODBUS-RTU
Funkce	Popis funkce	Funkce zajistit
Měření kWh	Jednofázová aktivní kWh (kladná a záporná), zmrazené úložiště historických energetických dat po dobu 3 měsíců	■
Měření elektrických parametrů	Napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účiník a frekvence	■
LCD displej	8bitový sekční LCD displej	■
Programování klíčů	3 tlačítka pro nastavení parametrů, jako je kód, adresa, přenosová rychlost, multi-tarifní komunikační protokol	■
Pulzní výstup	Pulzní výstup aktivní energie	■
Vícetarifní	Přizpůsobte 4 časová pásma, 2 seznamy časových intervalů, 14 časových intervalů podle dne a 4 tarify	□
Sdělení	Komunikační rozhraní: RS485, Komunikační protokol:MODBUS-RTU	■

Náš jednofázový elektroměr mohl testovat celkovou činnou kwh a měřit napětí, proud, výkon a další elektrické parametry, také s volitelnou funkcí RS485 Modbus RTU.' je vhodné monitorovat, shromažďovat a spravovat elektrickou energii. Je vybaven komunikačním portem RS485 a přizpůsoben pro MODBUS-RTU. ADL lze použít ve všech druzích řídicích systémů, SCADA systémů a systémů energetického managementu.

Rozměry

Výpadek pomocného napájení

●Výpadek: měřič energie po zapnutí bliká a nerozsvítí se.

●Odstraňování problémů:

1. Zkontrolujte, zda je zapojení pomocného napájecího zdroje v souladu s

schéma zapojení přístroje a zda je kabeláž uvolněná nebo odpadává;

2. Pomocí multimetru změřte, zda je hodnota vstupního napětí pomocného napájecího zdroje v normálním rozsahu pracovního napětí přístroje.

Selhání vstupu signálu

●Failure performance: Po zapnutí měřiče energie není výkon displeje nebo počet energie přesný.

●Odstraňování problémů:

1. Přepněte rozhraní displeje elektroměru na rozhraní výkonu (aktivní P, účiník λ), zkontrolujte, zda je zobrazení výkonu záporné a zda je účiník mezi

0,9-0,95 a poté zkontrolujte, zda jsou vstup a výstup proudového signálního vedení obráceny (To znamená, že vstupní proudové vedení musí být konzistentní s příchozím koncem přístroje), a zda je konzistentní s kabeláží na elektroměru .

Selhání komunikace

●Failure performance: Po zapnutí elektroměru nemůže normálně komunikovat s hostitelským počítačem.

●Odstraňování problémů:

1. Hodnota napětí mezi komunikačním výstupem A a B měřicího přístroje by měla být mezi +(4,4-4,5)V;

2. Zkontrolujte, zda je způsob komunikačního zapojení správně zapojen podle schématu zapojení (tj. komunikační svorka A/B přístroje by měla odpovídat komunikačnímu sériovému portu A/B).
