Proudový převodník 4-20MA

BA Analogový proudový senzor / proudový převodník aplikuje princip elektromagnetické indukce k měření střídavého proudu v elektrické síti v reálném čase a používá konstantní proud a lineární kompenzační technologii k izolaci a transformaci na standardní výstup stejnosměrného signálu. Nejvíce se používá v průmyslové automatizaci pro PLC.

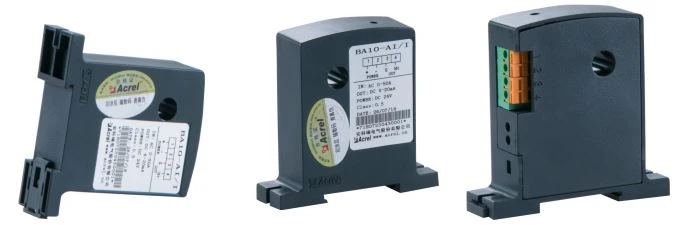

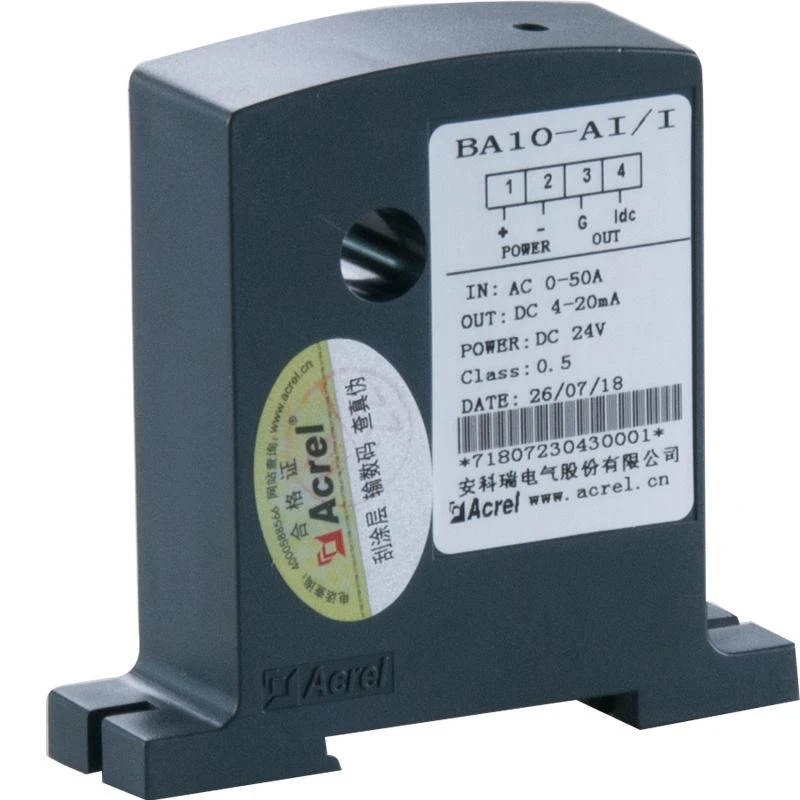

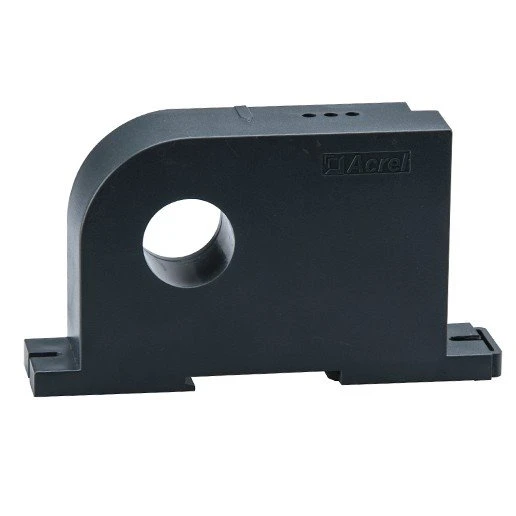

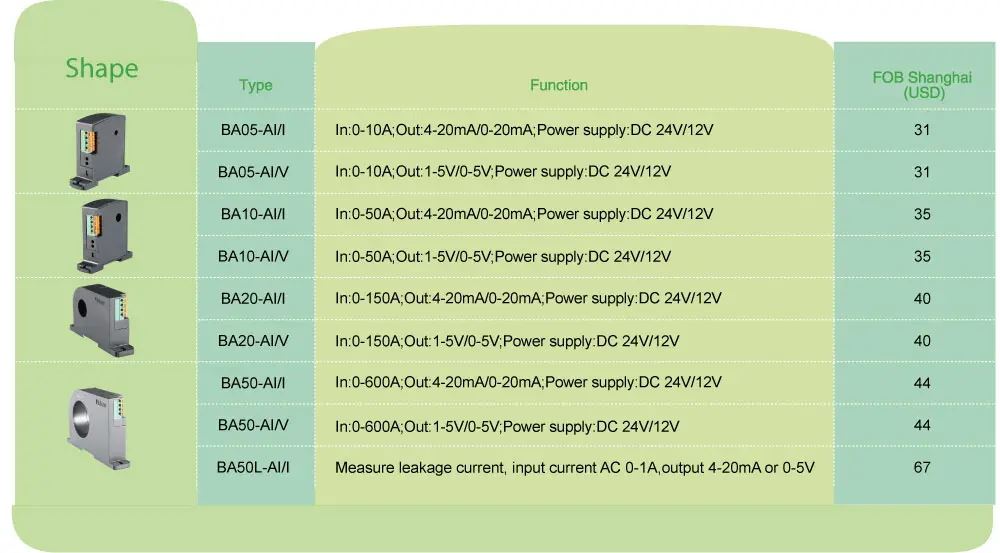

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomocná energie	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Spotřeba		≤1W	≤1W	≤1W	≤1W	≤1W
Velikost průchozího otvoru		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Vstup	Současný	AC 0 ~ (0,5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	AC 0 ~ (60 ~ 600) A	AC 0 ~ (0,1 ~ 1) A (omezení svodových proudů)
Výstup	Jmenovitá hodnota	DC4-20mA, nebo 0-20mA, 0-5V, 0-10V atd
	Odolnost proti zatížení	Proudový výstup≤500Ω, Napěťový výstup≥1kΩ
Třída přesnosti		0.5%
Doba odezvy		≤350ms
Teplota		Provoz: -10 až +55 ° C Skladování: -25 až + 70 ° C
Teplotní koeficient		≤200 str./min./°C
Instalace		(Železnice) DIN35, upevněte na kabinu pomocí šroubů
Normy		GB/T 13850

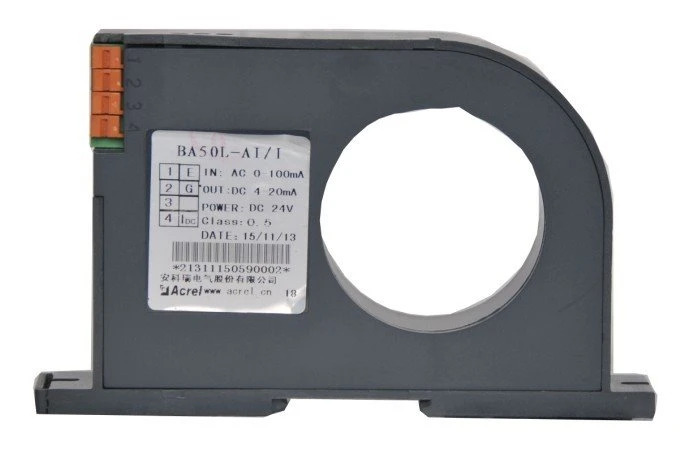

	BA50-AI/I ●Vstup: Svodový proud 0-1A ●Výstup: DC 4-20mA ●Měření svodového proudu ●Přetížení: 1,2 krát jmenovité hodnoty
BA20-AI/V ●Použití: Průmyslová automatizace ●Vstup: Měření střídavého proudu až do 200A ●Přetížení: 1,2násobek jmenovité hodnoty ●Výstup: DC 0-5V

●Vyšší přesnost ●Vyšší úroveň izolace ●Vyšší úroveň bezpečnosti ●Nižší spotřeba

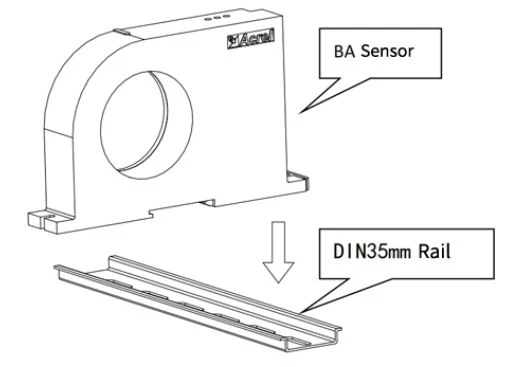

Vyberte vhodné místo pro instalaci standardní lišty DIN35mm a namontujte snímač BA na kolejnici;

Na spodním panelu skříně vyberte vhodné místo pro otevření dvou závitových otvorů odpovídajících poloze pevného otvoru instalovaného senzoru; Po umístění snímače namontujte polohovací šroub

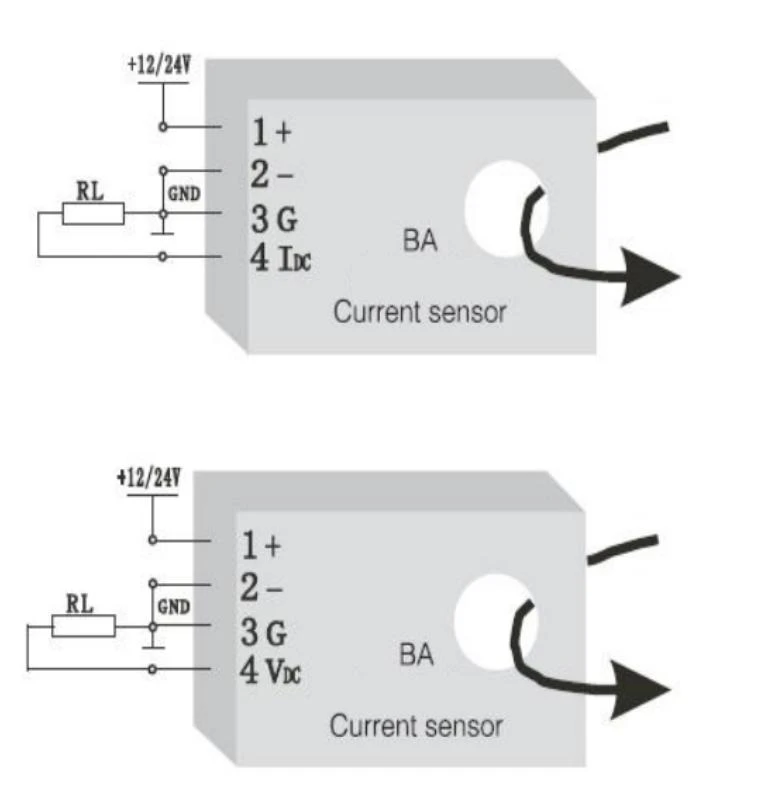

1 —— + Kladný napájecí zdroj (není obrácený)

2 —— - Power EARTH

3 —— G (záporný proudový výstup, který lze sdílet s napájecím zdrojem)

4 —— IDC (kladný proudový výstup), VDC (napěťový výstup pozitivní)
