Přehled

Produkty analogových výstupních proudových převodníků řady BA používají princip elektromagnetické indukce k měření střídavého proudu v elektrické síti v reálném čase a využívají technologii konstantního proudu a lineární kompenzace k jeho izolaci a transformaci na standardní výstup stejnosměrného signálu.

Funkce

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomocná síla	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Spotřeba		≤1W	≤1W	≤1W	≤1W	≤1W
Velikost průchozího otvoru		φ5 mm	φ10 mm	φ20 mm	φ50 mm	φ50 mm
Vstup	Aktuální	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (omezení svodových proudů)
Výstup	Nominální hodnota	DC4-20mA, nebo 0-20mA, 0-5V, 0-10V atd
	Odolnost proti zatížení	Proudový výstup≤500Ω，Napěťový výstup≥1kΩ
Třída přesnosti		0.5%
Doba odezvy		≤350 ms
Teplota		Provoz:-10 až +55℃ Skladování:-25 až +70℃
Teplotní koeficient		≤200 ppm/℃
Instalace		(Koľajnice) DIN35, upevnění na skříni pomocí šroubů
Normy		GB/T 13850

BA10-AI/I

●Použití: Průmyslová automatizace

●Vstup: Měření střídavého proudu do 50A

●Přetížení: 1,2násobek jmenovité hodnoty

●Výstup: DC 4-20mA

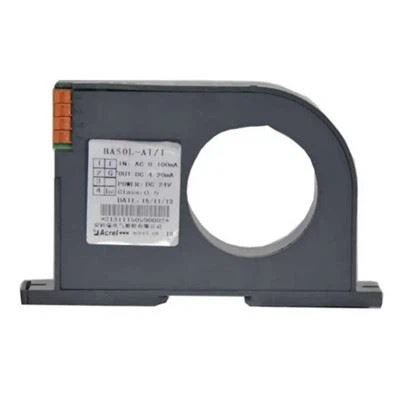

BA50L-AI/I

●Vstup: 0-1A svodový proud

●Výstup: DC 4-20mA

●Měření svodového proudu

●Přetížení: 1,2násobek jmenovité hodnoty

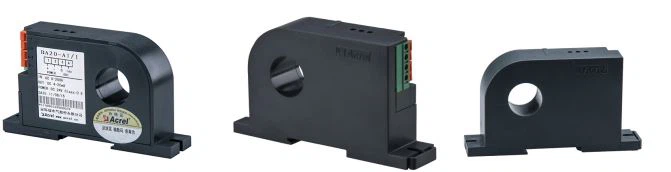

Vzhled

JQ77G~7H6BSBOF]A~G}W%8Y

●Vyšší přesnost

●Vyšší úroveň izolace

●Vyšší úroveň bezpečnosti

●Nižší spotřeba

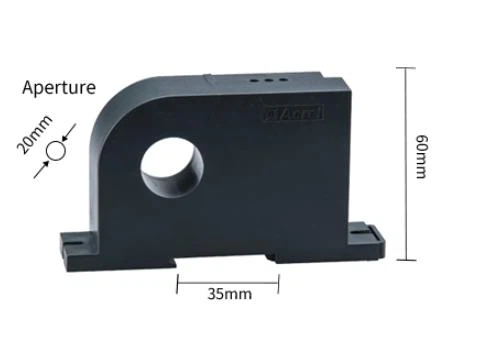

Dimenze

Instalace

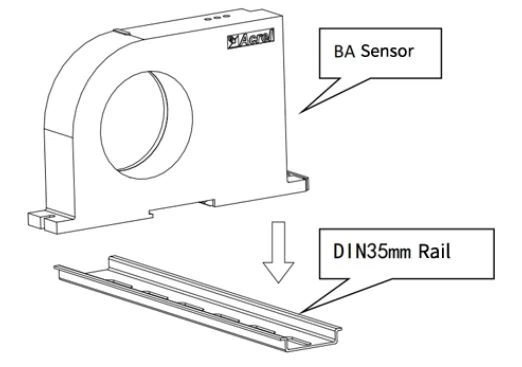

Vyberte vhodné místo pro instalaci standardní lišty DIN35 mm a nainstalujte BA senzor na lištu;

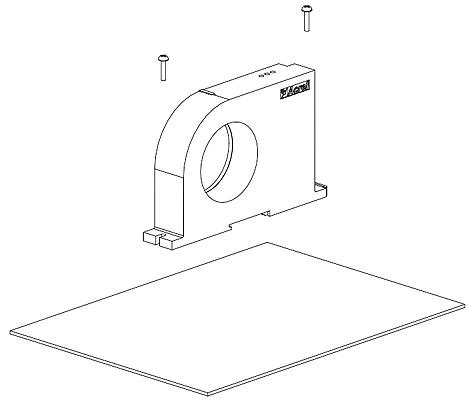

Na spodním panelu skříně zvolte vhodné místo pro otevření dvou závitových otvorů odpovídajících poloze pevného otvoru instalovaného snímače; Po umístění snímače nainstalujte polohovací šroub
