Popis

Pomocí technologie vzorkování střídavého proudu mohou elektroměry řady PZ měřit mnoho elektrických parametrů třífázové sítě, jako je proud, napětí, výkon, elektrická energie atd. přímo nebo nepřímo. Může být použit pro místní zobrazení a propojen s řídicím zařízením pro vytvoření měřicího a řídicího systému.

Elektroměry vybavené komunikačním portem RS-485 využívajícím kompatibilní protokol Modbus-RTU mohou přepínat signál elektrických parametrů na standardní analogový výstup se čtyřkanálovým (dvoukanálovým) spínacím vstupem / dvoukanálovým spínacím výstupem. Na základě různých požadavků lze pomocí tlačítek na čelním panelu nastavit a ovládat elektrické parametry pro transformační poměr, alarm, komunikaci atd.

Elektroměry řady PZ mají vysoký poměr ceny a výkonu a mohou nahradit tradiční elektrické převodníky a měřicí měřidla. Tyto elektroměry jsou jako pokročilá inteligentní, digitální front-end akviziční komponenta široce používána v různých řídicích systémech, systémech SCADA a systémech řízení zdrojů energie.

Funkce

1. Počítadlo třífázového elektroměru má dobré těsnící a antiinterferenční účinky, takže může zajistit přesné měření.

2. Vyšší přesnost pro napětí: Třída 0.2, činná energie: Třída 0.5. Napětí lze připojit na 660V.

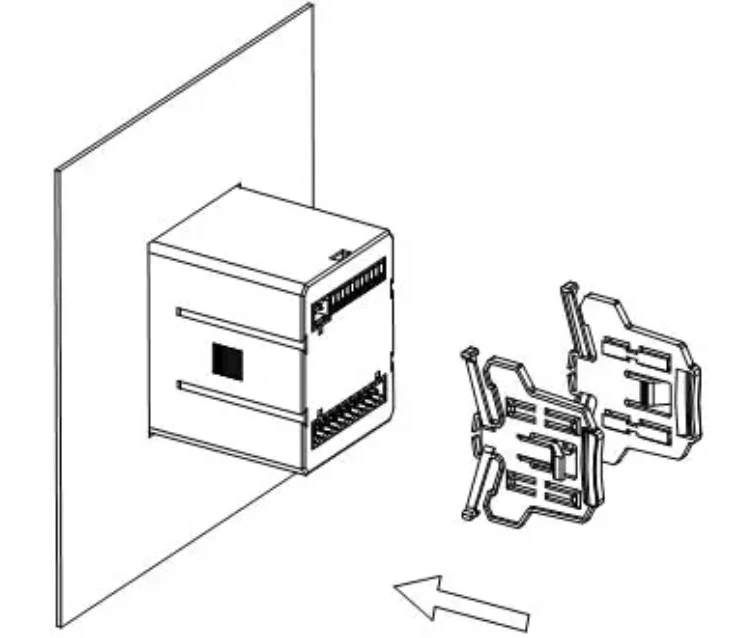

3. Design 92*92/ 88*88 usnadňuje instalaci a šetří čas.

4. Jasný LCD/LED displej vám umožní vidět data jasněji a zabrání chybám.

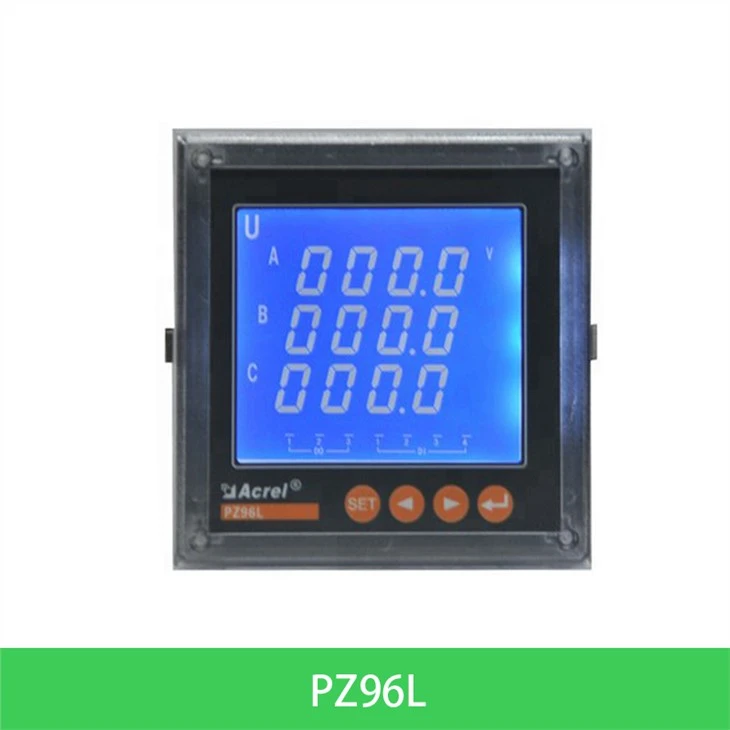

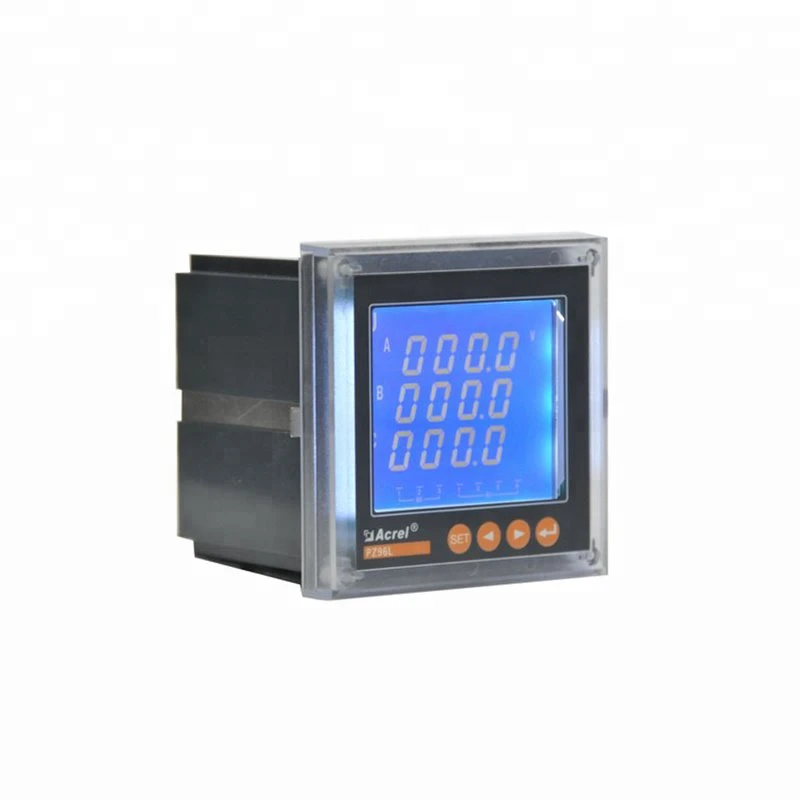

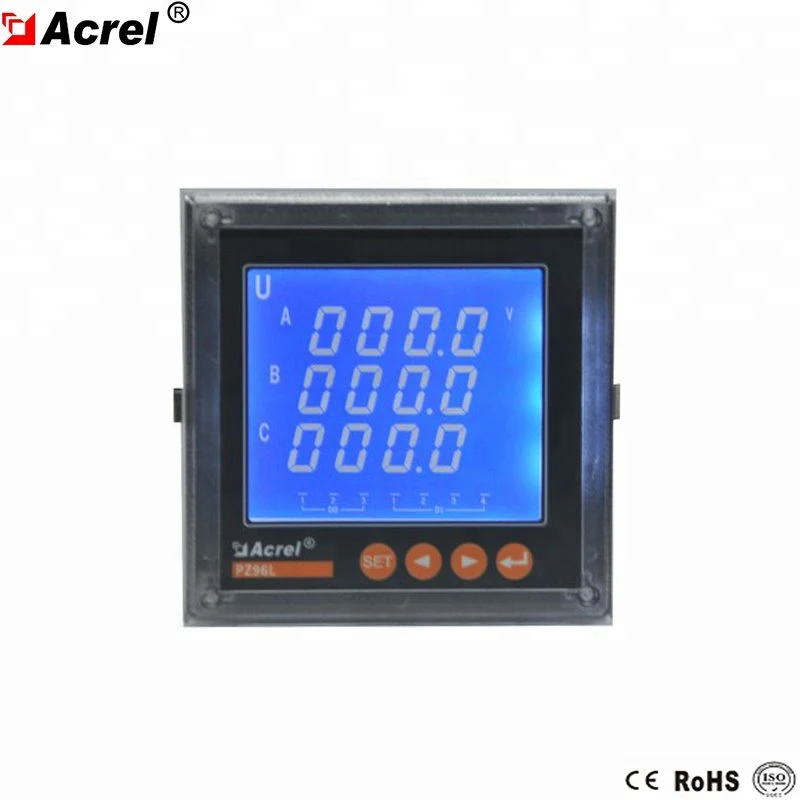

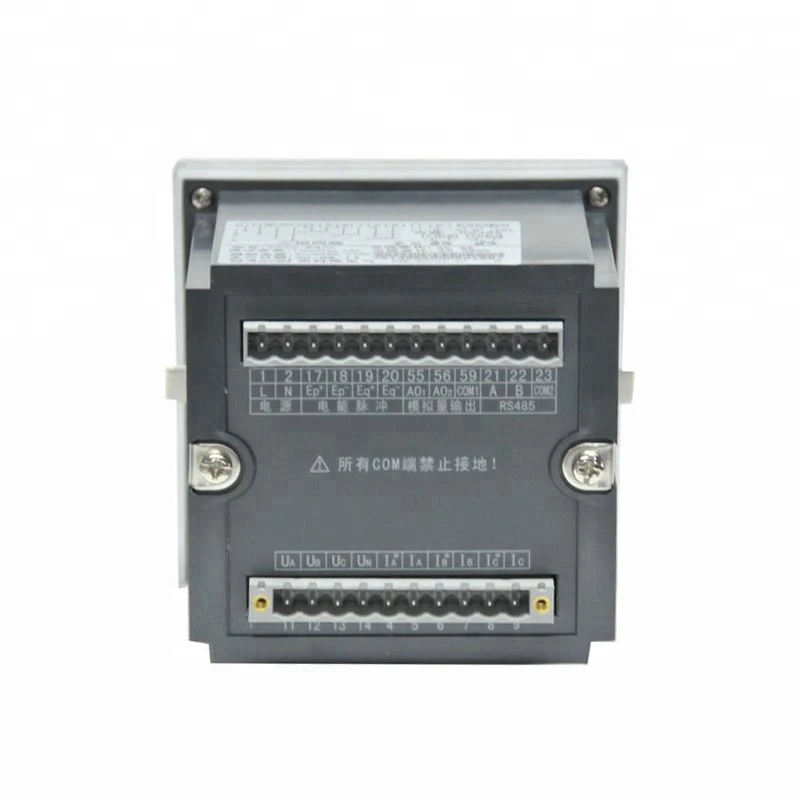

Vzhled

Parametr

Projekt			Parametr
Specifikace			3 fáze 3 vodiče, 3 fáze 4 vodiče
Vstup	Připojit		45-65Hz
	Frekvence		3 fáze 3 drát, 3 fáze 4 drát
	Napětí	přetížení: 1,2 násobné hodnocení (nepřetržité); 10násobné hodnocení po dobu 1 sekundy
		spotřeba energie: < 0.2VA
	Aktuální	přetížení: 1,2 násobné hodnocení (nepřetržité); 10násobné hodnocení po dobu 1 sekundy
		spotřeba energie: < 0.2VA
Výstup	Elektrická energie		Výstupní režim: 2-puls fotopropojky s otevřeným kolektorem kanálu
			Pulzní konstanta: 10000, 40000, 160000 imp/kWh
	Sdělení		Port RS485, protokol Modbus -RTU
	Zobrazit		LED nebo LCD displej, nastavení násobícího výkonu, alarm, indikace spínání dle libosti; Pro 1kanálový analog zobrazí související programovatelné nastavení
Funkce	Přepínání vstupu		2kanálový nebo 4kanálový pasivní bezkontaktní vstupní režim
	Spínací výstup		1 aktivní výstup fotočlenu
			Výstupní režim: 2kanálový reléový NO kontaktový výstup
	Analogový výstup		Výstupní režim: 1, 2 nebo 4 kanálový výstup, programovatelný 0 - 20mA,4 - 20mA
			zatížitelnost Menší nebo rovna 500Ω
Třída přesnosti	Frekvence {{0}},05Hz, jalová elektrická energie 1 třída, ostatní 0,5třída
Zdroj napájení	DC100~350V; AV 85~265V; （Aby přístrojová elektroinstalace měla přednost ）		spotřeba energie<5VA
Bezpečnostní	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Rozsah		Modbus RTU:1~ 247;
životní prostředí	Teplota	Práce: -10 stupeň ~ plus 55 stupňů skladování: -25 stupeň ~ plus 75 stupňů
	Vlhkost vzduchu	Méně než nebo rovno 93 procent RH Nekondenzující
	Nadmořská výška	Menší nebo rovno 2500 m

Funkce

Typ měřiče

Základní funkce

Tvar

Volitelná funkce

PZ96-E3/*

PZ96-E4/*

měření EPI/EPE, EQL/EQC;

Činný výkon, jalový výkon, měření účiníku;

Měření třífázového proudu, napětí, frekvence

Čtverec 96

Přepínání 4DI plus 1 impuls plus komunikace RS485(/KC)
Přepínání2DI2DO plus komunikace RS485(/ KC)
Přepínání 4DI plus komunikace RS485(/KC)
2 kanálový vysílací výstup plus 2 pulzní plus komunikace RS485 (/MC)

PZ96L-E3/*

PZ96L-E4/*

Elektrické vedení

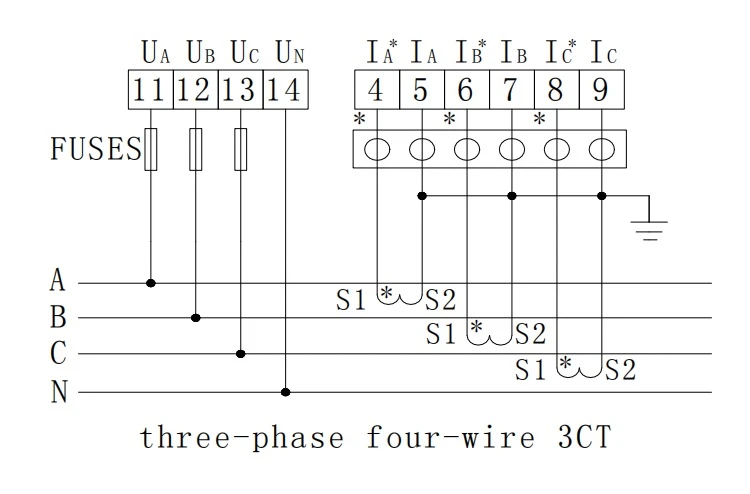

Obr.1 Třífázový čtyřvodičový 3CT

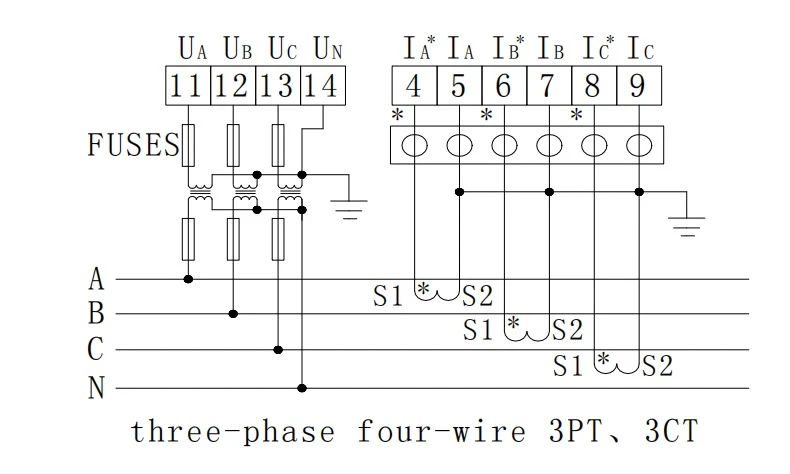

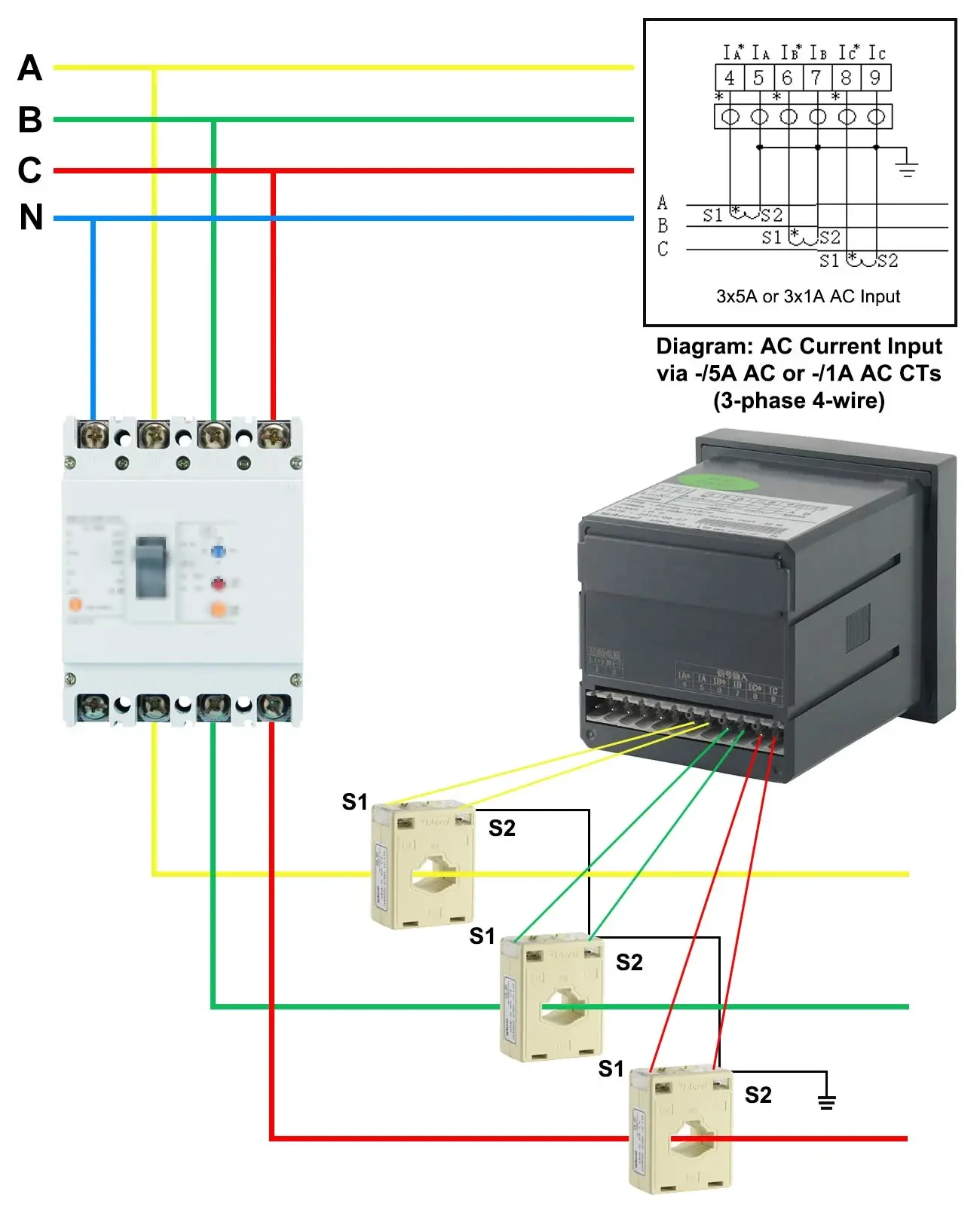

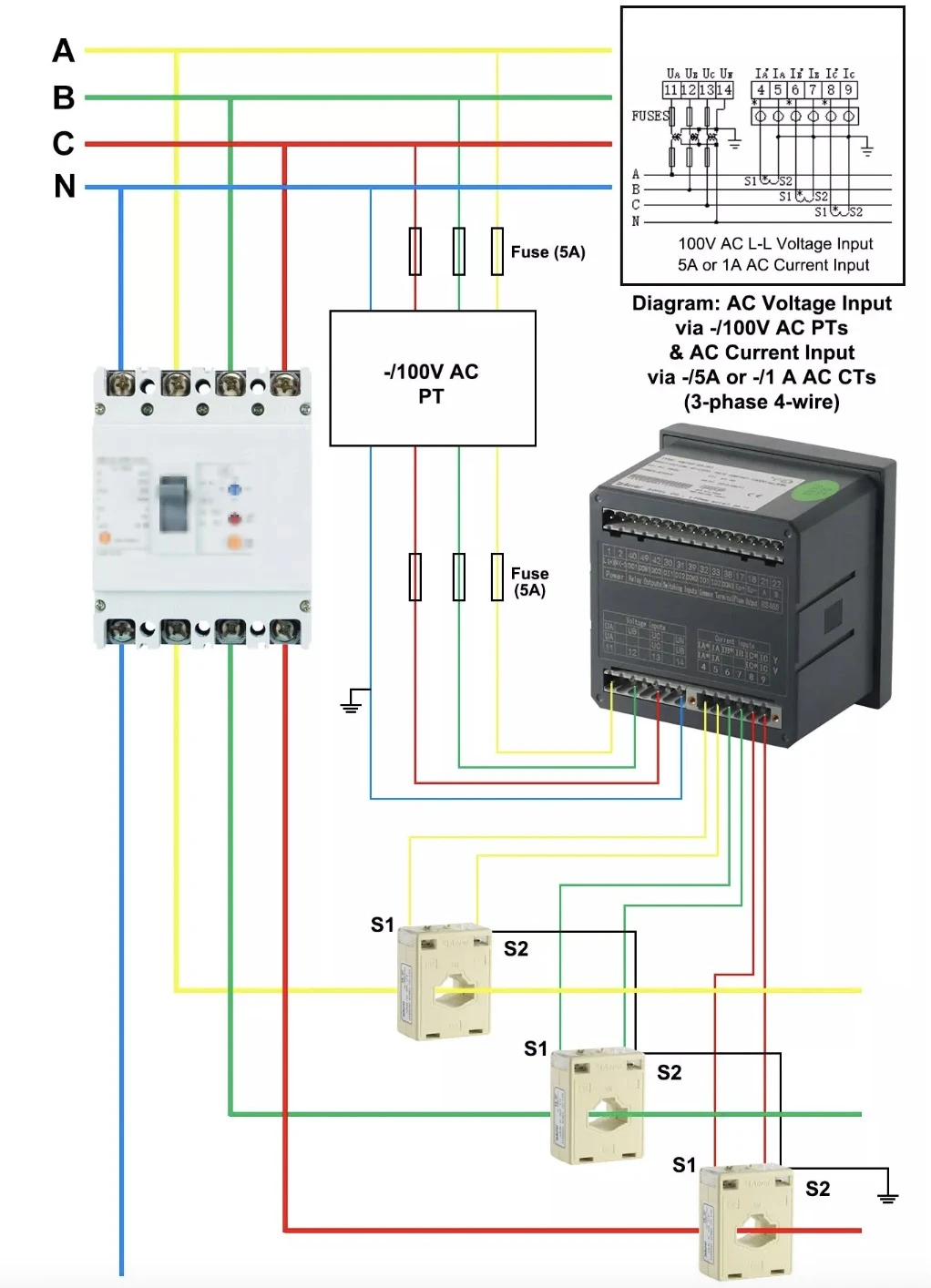

Obr. 2 Třífázový čtyřvodičový 3PT, 3CT

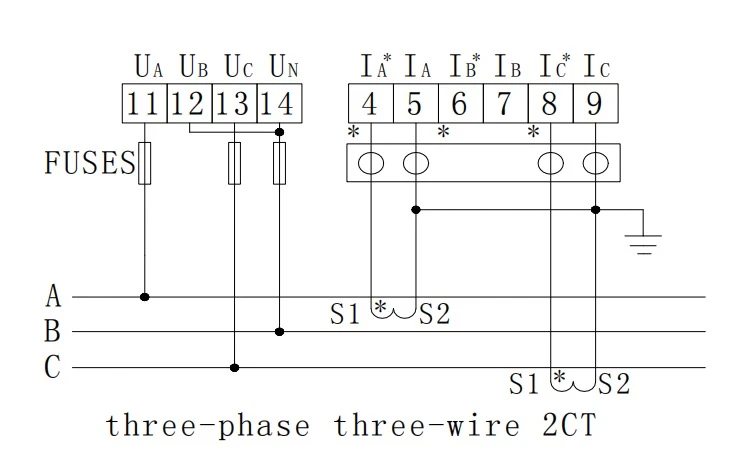

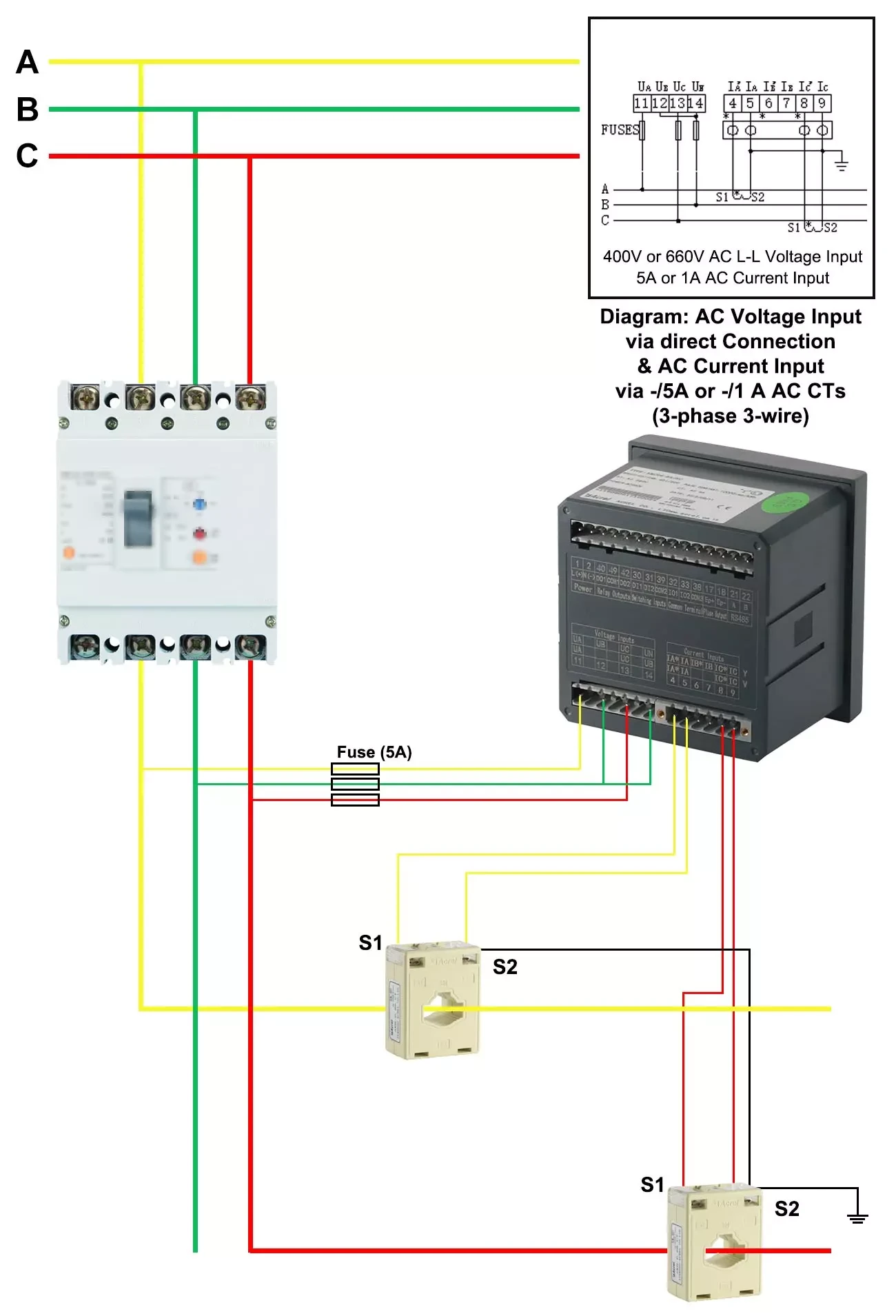

Obr. 3 Třífázový třívodičový 2CT

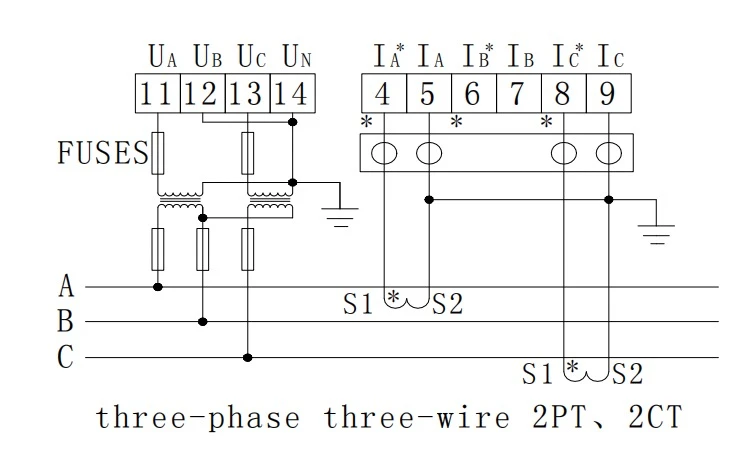

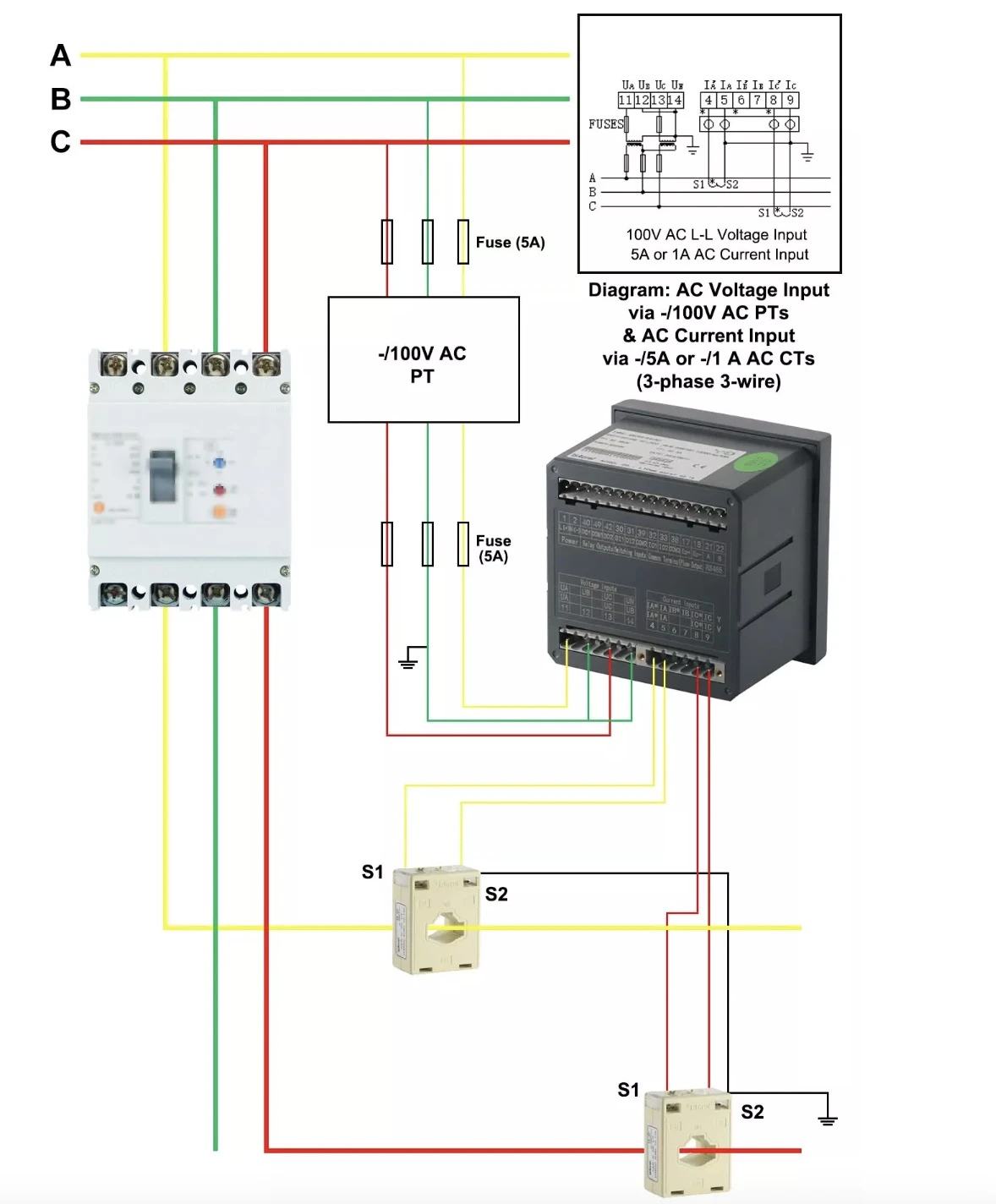

Obr.3 Třífázový třívodičový 2CT 2PT
