Popis
Jednofázový elektroměr ADL{0}}E je elektroměr nové generace navržený společností Acrel Co,.Ltd s mnohaletými zkušenostmi s navrhováním elektroměrů. V elektroměru jsou instalovány funkce měření, statistiky, komunikace a LCD displeje. Výhodou tohoto elektroměru je vysoká stabilita, nízká spotřeba energie a úspora dat po výpadku napájení atd.
Všechny elektroměry splňují související technické požadavky na elektronické elektroměry v normách IEC62053-21,IEC62053-22.

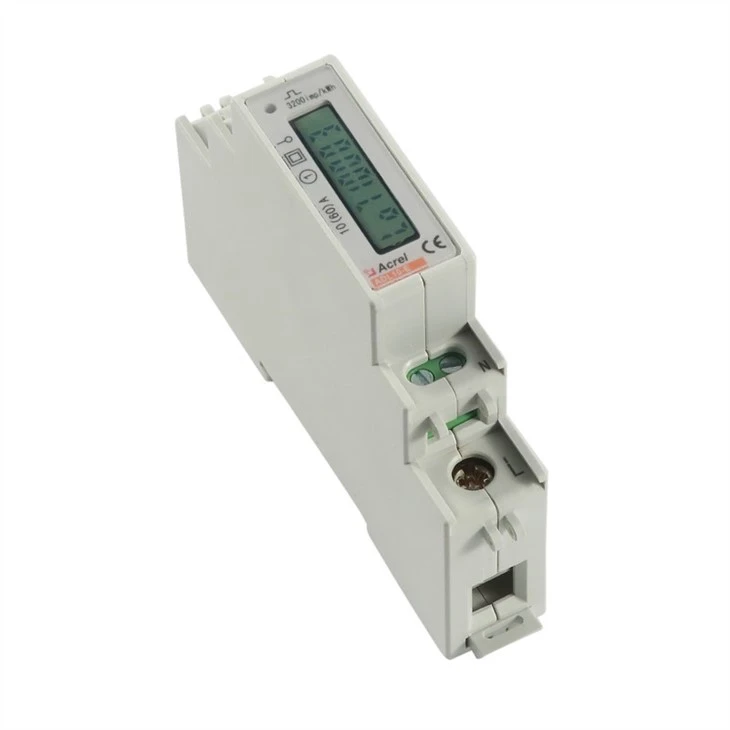

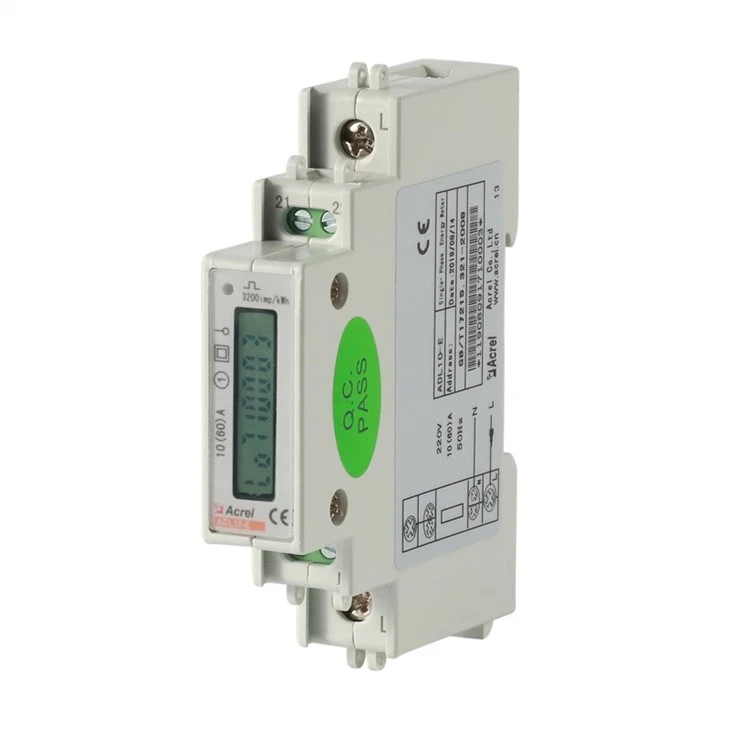

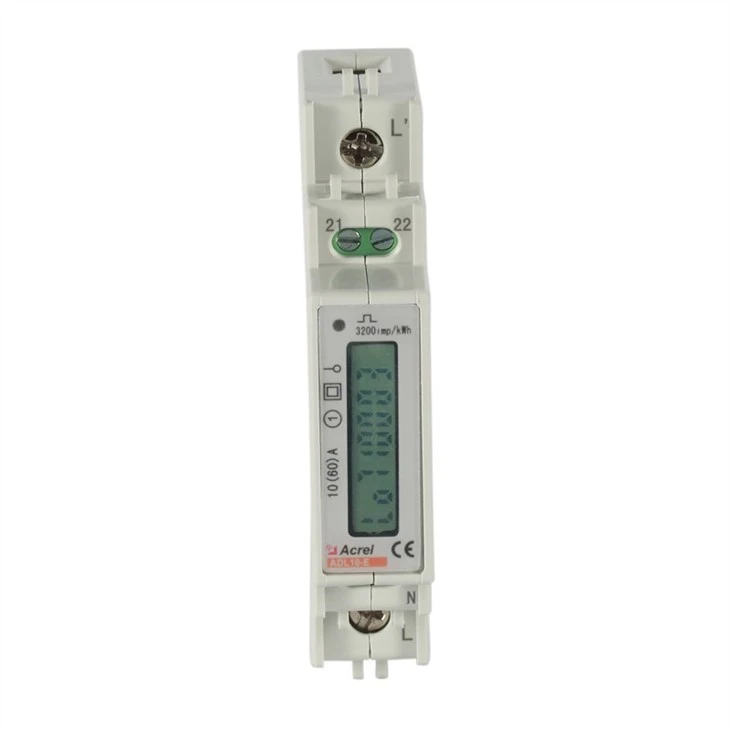

Vzhled
 |  |  |
Parametry
Vstupní napětí | Referenční napětí | AC 220V |
Referenční frekvence | 50 Hz | |
Spotřeba energie | <> | |
Vstupní proud | Základní proud | 10A |
Maximální proud | 60A | |
Startovací proud | 0.004Ib | |
Spotřeba | <4va (maximum=""> | |
Výkon měření | Přesnost měření | 1 třída |
Rozsah měření | 000000.00~999999,99 kWh | |
Sdělení | Rozhraní | RS485 (A plus, B-) |
Režim připojení | Stíněné kroucené dvoulinky | |
Protokol | MODBUS-RTU |
Funkce
Funkce | Popis funkce | Funkce zajistit |
Měření kWh | Jednofázová aktivní kWh (kladná a záporná) | ■ |
Měření elektrických parametrů | Napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účiník a frekvence | ■ |
LCD displej | 8bitový sekční LCD displej | ■ |
Sdělení | Komunikační rozhraní: RS485, Komunikační protokol: MODBUS-RTU | □C |

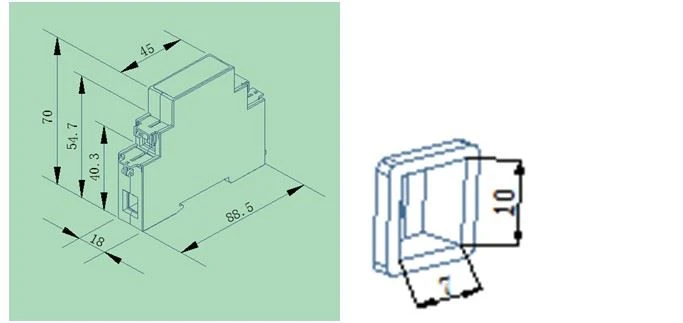

Rozměry
| Obrys (délka × šířka × výška) | 18 mm × 96 mm × 70 mm |
Elektrické vedení

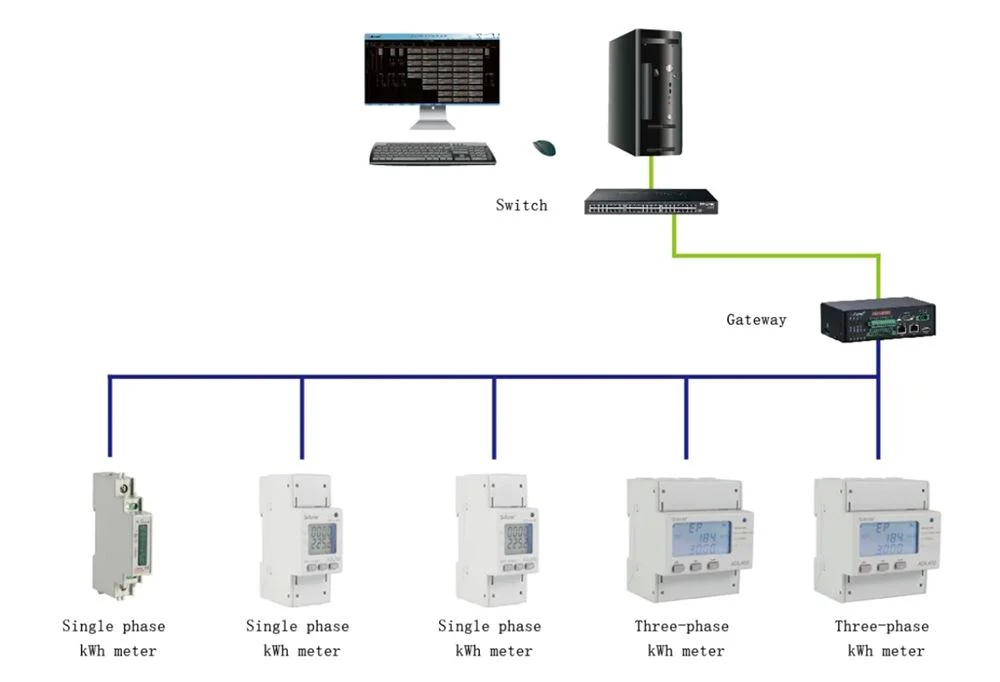

Aplikační scénář

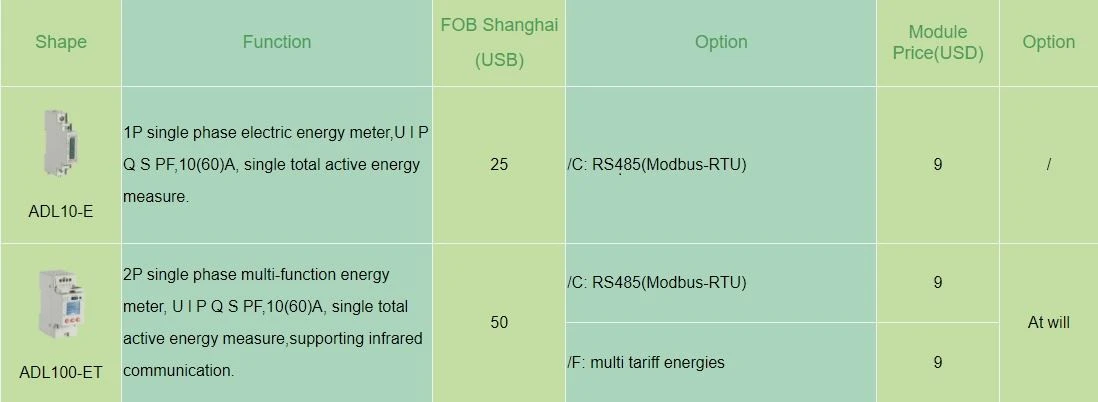

Citát
