aplikace
Lékařské zařízení pro monitorování izolace systému IT a systém lokalizace poruch je vhodný pro operační sál nemocnice, JIP (CCU) a další důležitá místa a může poskytovat bezpečné místo pro taková nepřetržitá a spolehlivá řešení napájení.
Struktura
Hlavní funkce
1） Primární schéma připojení a zobrazení distribuce pole
2, Sběr a zobrazení dat v reálném čase
3 Alar Alarm poruchy
4） Vzdálené nastavení parametrů a dotaz

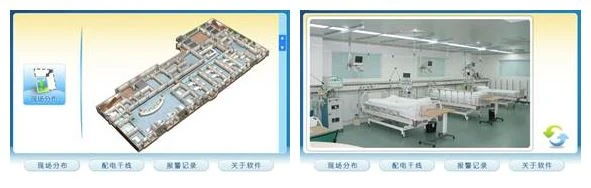

5） Grafický displej
Zobrazte ve formě grafu stav izolace, stav zátěže a teplotu izolačního transformátoru pro každou sadu izolovaných energetických systémů.
Výběr produktu
1) Lékařský izolační transformátor řady AITR
 | ◆ Izolační transformátory pro zdravotnické IT systémy ◆ Dvojitá izolační úprava, elektrostatická stínící vrstva ◆ Teplotní čidlo PT100 ◆ Jmenovitý výkon: 3,15… 10 KVA ◆ Značka CE |
2 Medical Lékařský inteligentní izolační monitor AIM-M10
 | ◆ Monitorování izolace pro zdravotnické IT systémy ◆ Monitorování zátěže a teploty izolačního transformátoru ◆ Sledování odpojení zařízení ◆ LED indikátory: svítí, izolace, přetížení, přehřátí ◆ Jeden poplachový reléový výstup ◆ Testovací tlačítko ◆ Jeden RS485 ， MODBUS-RTU |
3 Medical Lékařský inteligentní izolační monitor AIM-M100
 | ◆ Monitorování izolace pro zdravotnické IT systémy ◆ Monitorování zátěže a teploty izolačního transformátoru ◆ Sledování odpojení zařízení ◆ LED indikátory: svítí, izolace, přetížení, přehřátí ◆ Dva reléové výstupy alarmu ◆ Testovací tlačítko ◆ Jeden RS485 ， MODBUS-RTU |
4 Medical Monitor lékařské inteligentní izolace AIM-M200
 | ◆ Monitorování izolace pro zdravotnické IT systémy ◆ Monitorování zátěže a teploty izolačního transformátoru ◆ Sledování odpojení zařízení ◆ LED indikátory: svítí, izolace, přetížení, přehřátí ◆ Dva reléové výstupy alarmu ◆ Testovací tlačítko ◆ Místo poruchy izolace ◆ RS485 (MODBUS-RTU) + CAN (vlastní protokol) |
5 Alar Poplachový a zobrazovací nástroj AID10
◆ Dálkové monitorování
◆ LED indikátory ： Svítí, Izolace, Přetížení, Přehřátí
◆ Tlačítko ztlumení
◆ Testovací tlačítko
◆ Napájení: DC24V
◆ RS485 ， MODBUS-RTU
6 Alar Poplachový a zobrazovací nástroj AID120
 | ◆ Dálkové monitorování ◆ LED indikátory ： Svítí, Izolace, Přetížení, Přehřátí ◆ Tlačítko ztlumení ◆ Testovací tlačítko ◆ Napájení: DC24V ◆ RS485 ， MODBUS-RTU |
7 Alar Poplachový a zobrazovací nástroj AID150
 | ◆ Dálkové monitorování ◆ LED indikátory ： Svítí, Izolace, Přetížení, Přehřátí ◆ Tlačítko ztlumení ◆ Testovací tlačítko ◆ Napájení: DC24V ◆ RS485 ， MODBUS-RTU |
8 DC ACLP10-24 DC napájecí zdroj
 | ◆ Napájení řady AID ◆ Vstup 220 V AC, výstup 24 V DC ◆ Zcela izolovaný lineární transformátor ◆ Indikátor zapnutí |
9 ator Generátor signálu ASG150
 | ◆ Generování signálu lokalizace poruchy ◆ Detekce odpojení L1 a L2 ◆ LED indikátory: Svítí, Komunikace, L1, L2, Porucha ◆ CAN bus, vlastní protokol ◆ Napájení: DC24V |
10 Lo Lokátor poruch izolace AIL150-4/-8
| ◆ Lokalizace poruchy izolace v systémech AC IT ◆ AIL150-4: 4 měřicí kanály ◆ AIL150-8: 4 měřicí kanály ◆ LED indikátory: On, Comm, L1… L8 ◆ CAN bus, vlastní protokol ◆ Napájení: DC24V |
Typické řešení

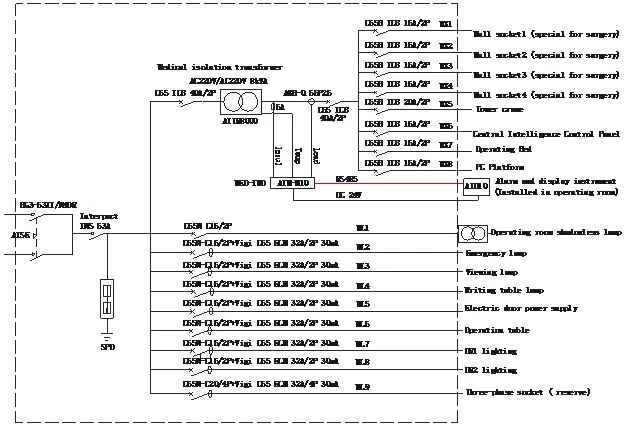

1, čtyřdílná sada

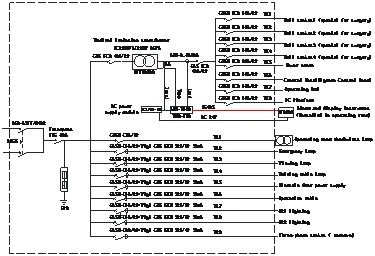

2） Pětidílná sada

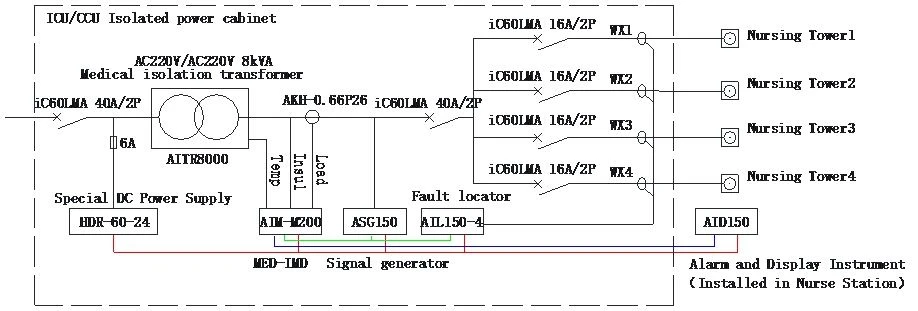

3, sedmidílná sada

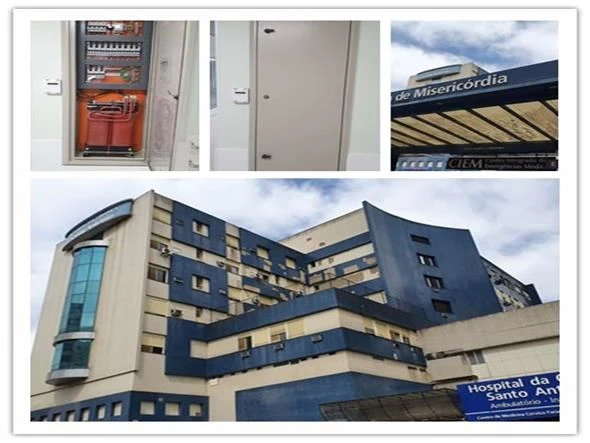

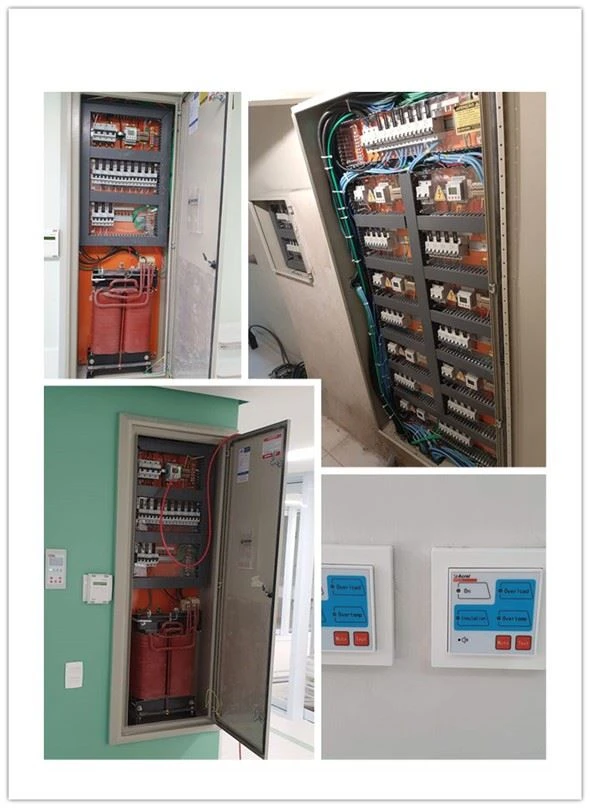

Fotografie na webu
