Přehled

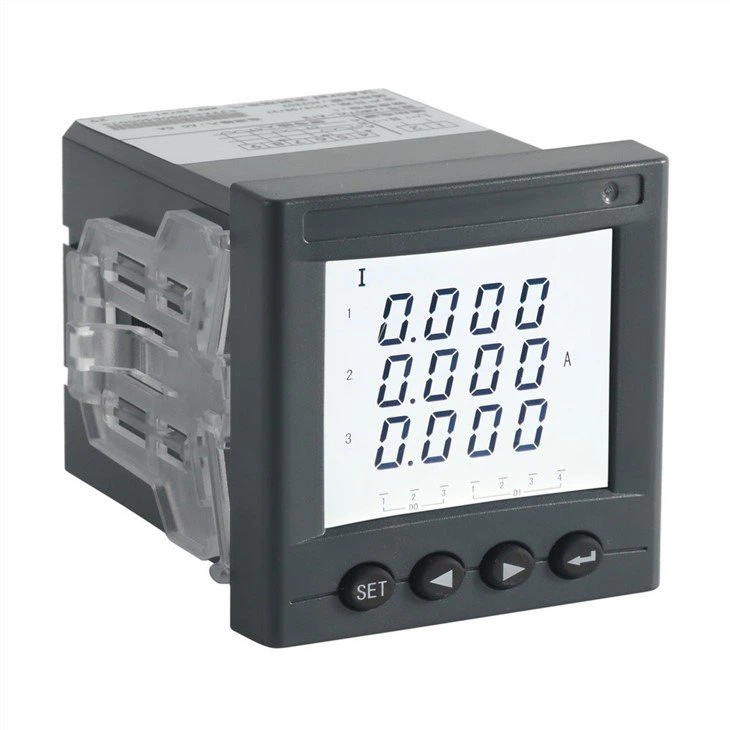

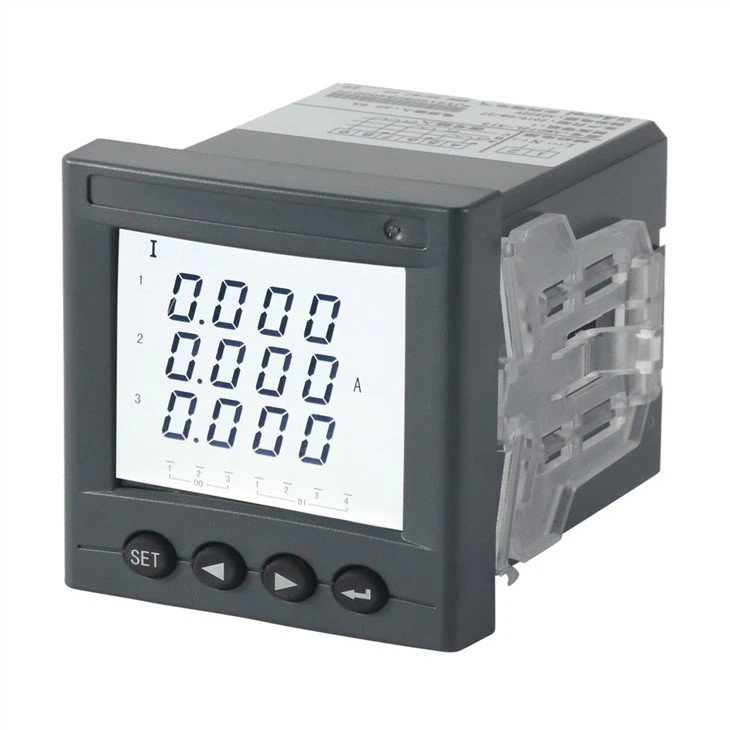

Programovatelné inteligentní měřiče řady AMC využívající technologii vzorkování střídavého proudu mohou přímo nebo nepřímo měřit elektrické napětí a proud jednofázové nebo třífázové sítě. Může být použit pro místní zobrazení a připojení průmyslových řídicích zařízení k vytvoření měřicích řídicích systémů.

Tato řada měřičů má port RS-485 a využívá protokol Modbus-RTU. Lze zvolit analogový výstup, alarmový výstup, spínací vstup/výstup. Na základě různých požadavků lze stisknutím tlačítek upravit parametry poměru, alarmu, komunikace atd.

Parametry Hodnota

Technický parametr		Hodnota
Vstup	Jmenovitá hodnota	Napětí: AC 100V, 220V nebo 380V; Proud: AC 1A nebo 5A
	Přetížení	Napětí: 1,2násobek jmenovité hodnoty (kontinuální); 2násobek jmenovité hodnoty /1 sekunda Proud:1,2násobek jmenovité hodnoty (nepřetržitý); 10násobek jmenovité hodnoty /1 sekunda
	frekvence	45Hz až 65Hz
	Spotřeba energie	& lt;0,5VA
Třída přesnosti		0,5 třídy
Funkce	Zobrazit	LED nebo LCD
	Sdělení	RS485 (Modbus-RTU)
	Poplach	1kanálové pasivní relé, kapacita kontaktu 3A/30VDC,3A/250VAC, Používá se pro alarm vysoké, nízké, nevyváženosti atd.
	Analogový výstup	DC 4-20mA (zátěž<>
Přepínání	Vstup	4kanálový nebo 2kanálový suchý kontakt Vstup, vestavěný napájecí zdroj
Přepínání	Výstup	2kanálový spínací výstup, NO reléový kontakt, kapacita: 3A/30VDC,3A/250VAC
Pomocné napájení	Rozsah napětí	AC/DC 85~265V
	Spotřeba energie	& lt;5VA
	Izolační odpor	≥100MΩ
životní prostředí	Teplota	Provoz: -10℃～+55℃Skladování: -25°C ~+70°C
	Vlhkost vzduchu	≤95%RH, žádná kondenzace, bez korozivního plynu
	Nadmořská výška	≤2500m
