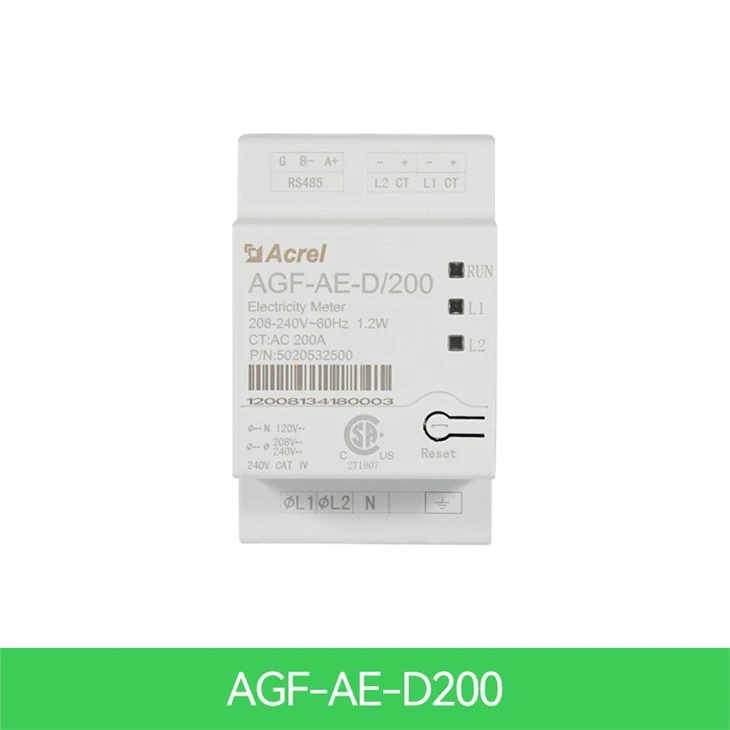

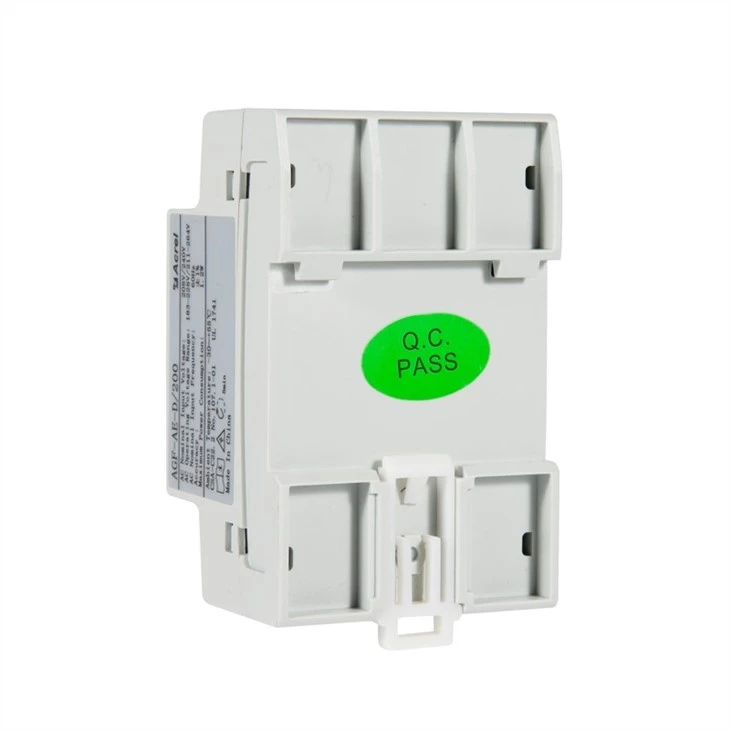

Měřič sluneční soustavy

V jediném střídacím systému je měřič připojen přímo ke střídači. Pokud má váš střídač vestavěný měřič výnosů (RGM; střídač je označován jako střídač výnosové třídy), můžete připojit externí měřič na stejné sběrnici jako RGM. Společnost Acrel má AGF-AE-D/200 dokončenou zprávu o zkoušce emisí a vyzařovaných emisí provedených společností EMC a třídu B FCC pro průmysl a obytné budovy.

Elektrika měřičů			Jednotky
	AGF-AE-D/100	AGF-AE-D/200
Jmenovité napětí-LinetoN	120		V
Jmenovité napětí-Lineto Lineto Line	208/240		V
Rozšířený rozsah napětí	88% ~ 110%
Frekvence STŘÍDAVÉHO PROUDU	60		Hz
Podporované mřížky	L1/L2/N/PE
Spotřeba energie	1.2		W
Komunikace
Komunikační rozhraní měřičů	RS 485
Doba odezvy	≤1		S
Přesnost měřiče
Jmenovitý proud RMS	100	200	A
1% -100% CT proudu	±0,5	±0,5	%
Proudové transformátory
Počet dodávaných proudových transformátorů	2
Dimenze	I.D:15O. D:35	70.5×54.5×39(H×W×D)	milimetr
Shoda se standardy
Bezpečnost	UL1741
Specifikace instalace
Rozměry (H×W×D)	54.1×87.8×52		milimetr
Hmotnost	0.2		Kg
Rozsah provozních teplot	-30 ~ 55		°C
Relativní vlhkost (nekondenzující)	5-90		%
Typ montáže	DIN lišta, 35mm

	Přesnost AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvence 60 Hz Napájecí zdroj (vlastní napájení) AC85 ~ 265V nebo DC100 ~ 350V; spotřeba energie ≤10VA Vstupní spotřeba méně než 0,2 VA
Vstupní spotřeba Méně než 0,2 VA Rozměry (L * W * H) 54,1 * 87,8 * 52 mm Instalace DIN 35 mm

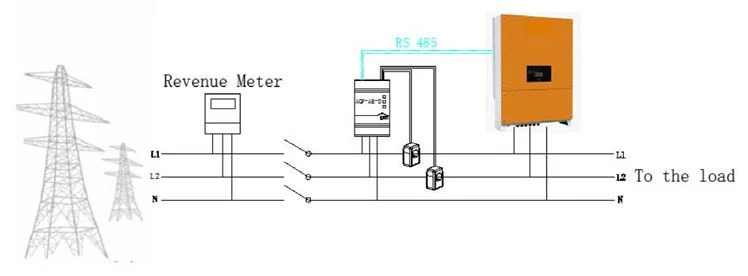

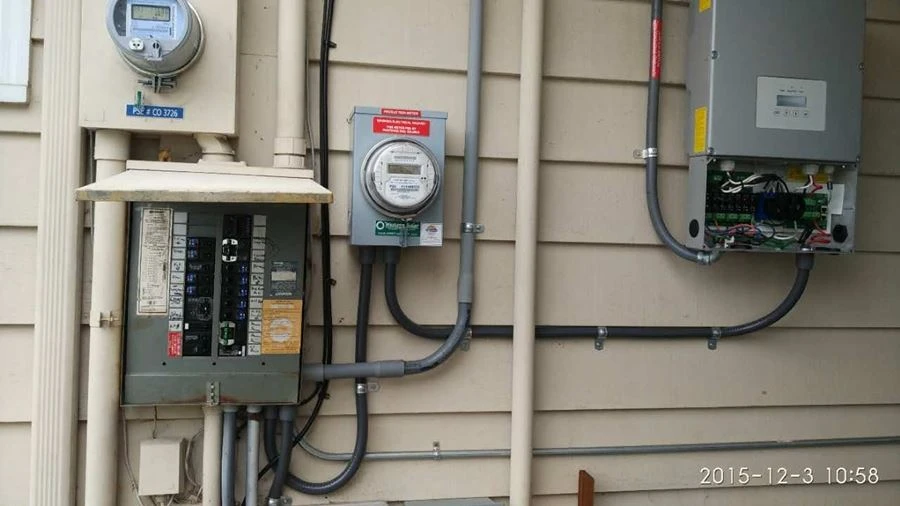

Náš FV/Solární invertorový měřič energie v jediném střídacím systému, měřič je připojen přímo ke střídači. Pokud má střídač vestavěný měřič výnosového stupně (RGM; střídač je označován jako střídač výnosového stupně), mohou naši zákazníci připojit externí měřič na stejné sběrnici jako RGM.

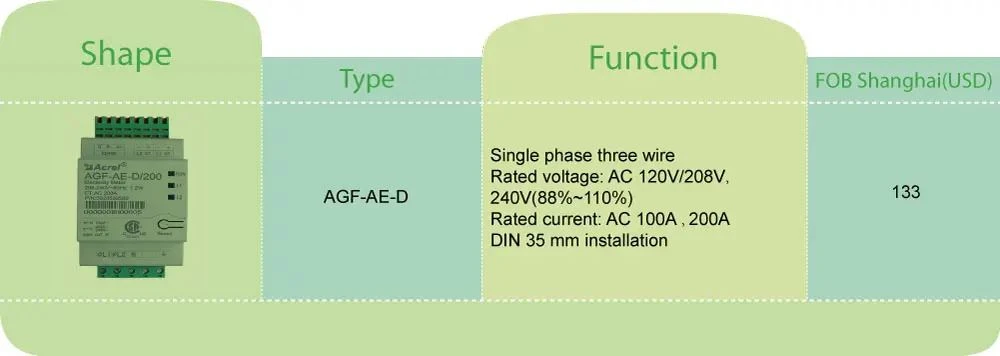

Typ	Popis funkce
AGF-AE-D/100	1. Řízení výkonu pro fotovoltaický / systém skladování energie 2. Měření plného výkonu, vysokorychlostní obnova dat 3. Instalovaná din lišta 4. Snadná instalace pomocí 2 externích proudových transformátorů s děleným jádrem 0-100A
AGF-AE-D/200	1. Řízení výkonu pro fotovoltaický / systém skladování energie 2. Měření plného výkonu, vysokorychlostní obnovení dat 3. Instalovaná DIN lišta 4. Snadná instalace pomocí 2 externích proudových transformátorů s děleným jádrem 0-200A

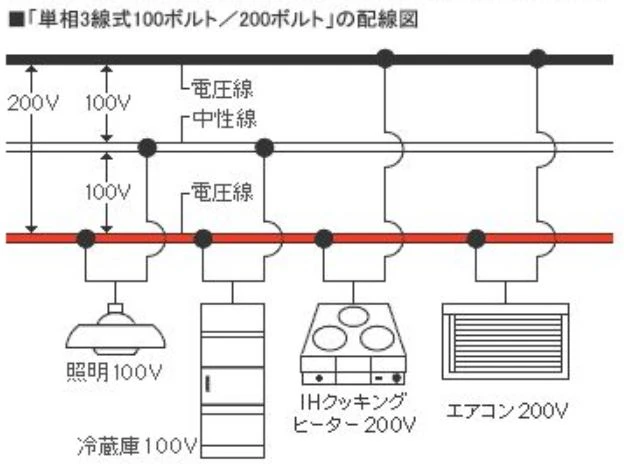

* Jednofázový 2 kanálový 3 vodič

* Jmenovité napětí AC 120V / 208V, 240V (88% ~ 110%) * Jmenovitý proud: AC 100A

* Jmenovitá frekvence: 60HZ

* Komunikace: RS485, SunSpec protokol

* UL1741 instalován na výstupu střídačů, měničů, regulátorů a propojovacích zařízení pro použití s distribuovanými zdroji energie

(Instalace 35mm DIN lišty)

1. Vypněte střídavý proud před upnutím na proudové transformátory.

2. Namontujte CT kolem měřeného vodiče. CT s děleným jádrem lze otevřít pro 3 instalace kolem kabeloru. Kabelová páska Anylon může být zajištěna kolem horní části CT, aby nedošlo k náhodnému otevření.

3. Nainstalujte CT se šipkou směřující k mřížce pro měření spotřeby nebo exportu.

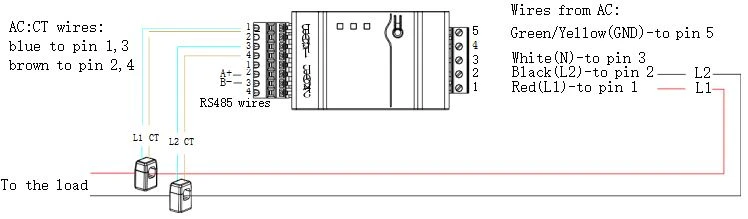

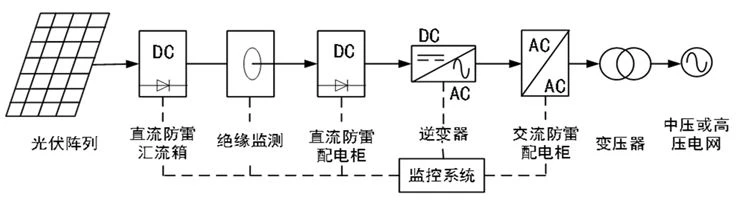

Pokud připojujete měřič ke střídači, postupujte podle schématu zapojení.

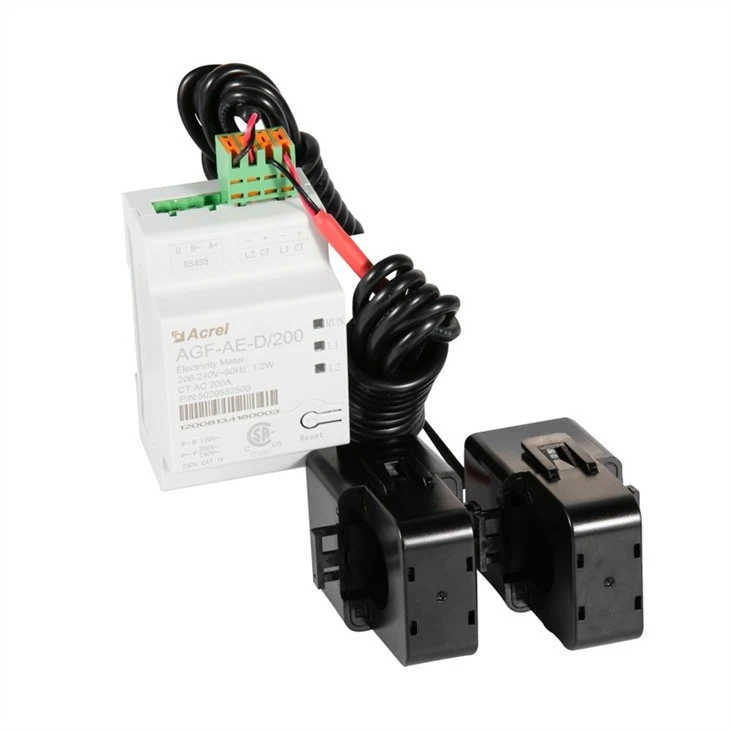

Proudový transformátor je zabalen společně s měřičem.
