Popis

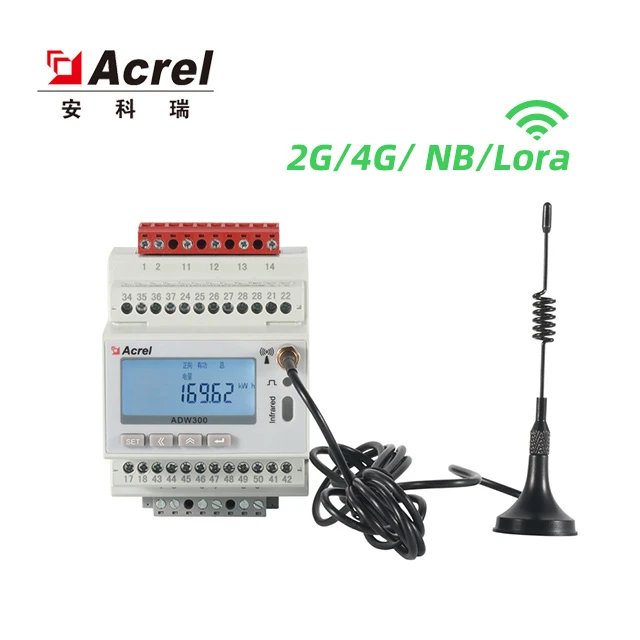

Acrel Wireless Three Phase Energy Meter se používá hlavně k měření tří fází aktivní energie v sítích nízkého napětí. Tento bezdrátový měřič energie se může pochlubit výhodami, včetně kompaktních rozměrů, vysoké přesnosti a bohatých funkcí. Podle různých požadavků.
Existuje mnoho komunikačních funkcí, jako je komunikace RS485, 2G, NB, 4G, WiFi přidáním nového režimu vzorkování proudu pomocí externího transformátoru. Může být flexibilně instalován v rozvodné skříni pro dosažení dílčích požadavků na měření elektrické energie, dohled nad provozem a údržbou nebo monitorování výkonu pro různé regiony a různá zatížení.

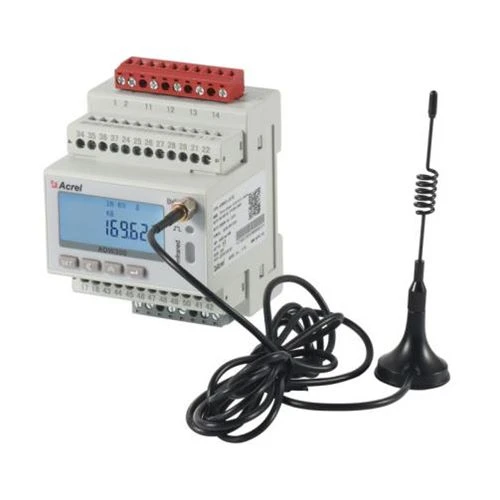

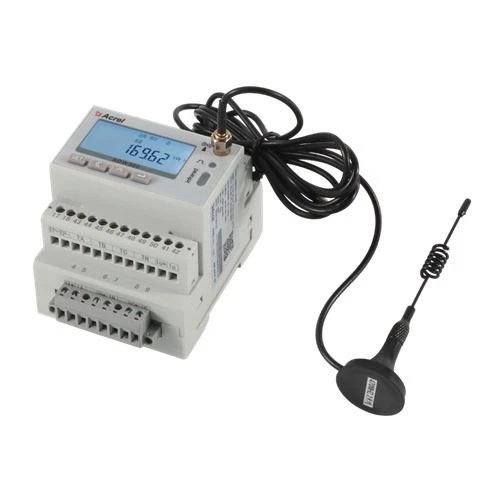

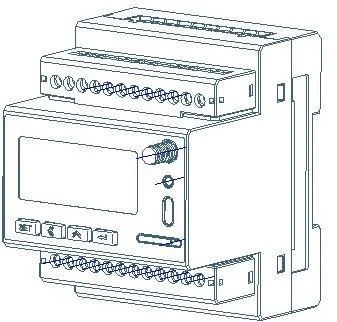

Vzhled
 |  |  |
Se vzestupem technologií LPWAN (Low Power, Wide Area Networking), jako jsou zařízení LoRa společnosti Acrel a otevřený protokol LoRaWAN, se nová řešení inteligentního měření elektřiny ukazují jako přesvědčivá alternativa k jiným možnostem připojení jak pro sítě internetu věcí (IoT), tak pro aplikace inteligentních sítí. Měřiče energie Lora/LoRaWAN umožňují pořizování odečtů měřičů energie a přenos dat na několik kilometrů pro agregaci.
Parametry
Napěťový vstup | Jmenovité napětí | 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Odkaz frekvence | 50 Hz | |
Spotřeba | <0.5va(each> | |
Aktuální vstup | Vstupní proud | 3×1(6)A; 3×1 (6) A (ADW300W, 3×20 (100) A (ADW300W) |
Spustit aktuální | 1‰Ib (Class0.5S), 4‰Ib(Class1) | |
Spotřeba | <1va(each> | |
Pomocná energie | Zdroj proudu | AC85 ~ 265V |
| Spotřeba energie | <> | |
Měření výkonu | Standard | IEC62053-22:2003, IEC62053-21:2003 |
Aktivní energie přesnost | Třída0.5S (ADW300), Třída1 (ADW300W) | |
Teplota přesnost | ±2°C | |
Puls | Šířka pulsu | 80±20ms |
Pulzní konstanta | 6400imp/kWh, 400imp/kWh | |
Komunikace | Bezdrátový | Přenos na 470MHz a maximální vzdálenost v otevřeném prostoru je 1 km; 2G; Pozn.:4G |
Infračervený komunikace | Konstantní přenosová rychlost1200 | |
Rozhraní | RS485(A、B) | |
Režim připojení | Stíněné kroucené párové vodiče | |
Protokol | MODBUS-RTU |
Popis funkce
Funkce | Popis funkce | Funkce poskytují |
Režim zobrazení | DISPLEJ LCD | ■ |
Měření energie | Aktivní kWh (kladná a záporná), kvadrant reaktivní výkonová energie | ■ |
Elektrická měření | U、I、 P、Q、S、PF、F | ■ |
Harmonická funkce | THDv、Harmonicon 2.-31. | ■ |
Pulzní výstup | Aktivní pulzní výstup | ■ |
Třífázový stupeň nerovnováhy | Napěťová nevyváženost, proudová nevyváženost | ■ |
Měření teploty | Teplota A / B / C / N (Alternativní obraz: T) | □ |
DI/DO | 4DI,2DO (Alternativníkon figurace: K) | □ |
Po proudu | Jednosměrná po proudu (Alternativní konfigurace: L) | □ |
LED displej | Pulzní LED displej | ■ |
Externí proudový transformátor | Externí proudový transformátor otevřeného typu (Alternativní figurace: W) | □ |
Elektrický parametr | Pod napětím, podproudem, nadproudem, podpětím atd. | ■ |
Komunikace | Infračervená komunikace | ■ |
RS485(Alternativníkonfigurace: C) | □ | |
Bezdrátový přenos na 470MHz (Alternativní figurace: LR) | □ | |
GPRS (alternativní konfigurace: 2G) | □ | |
NB-IOT (Alternativní konfigurace: NB) | □ | |
4G (alternativníkonfigurace: 4G) | □ |
( ■ v rámci □ volitelné )

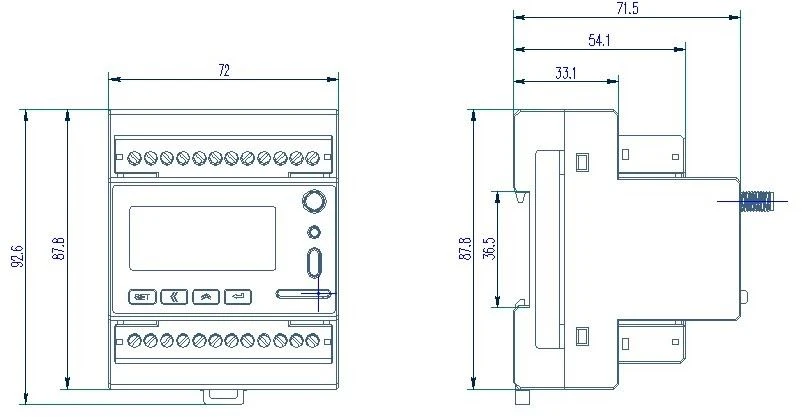

Dimenze
Rozměr transformátoru zbytkového proudu
Specifikace | CurrentRating | Vnitřní průměr Φ mm | Vnější průměr Φ mm | Hmotnost |
AKH-0,66L45 | 16 ~ 100A | 45 | 76 | 0.18 |
AKH-0,66L80 | 100 ~ 250A | 80 | 120 | 0.42 |
AKH-0,66L100 | 250 ~ 400A | 100 | 140 | 0.50 |
AKH-0,66L150 | 400 ~ 800A | 150 | 190 | 1.32 |
AKH-0,66L200 | 800 ~ 1500A | 200 | 240 | 1.94 |

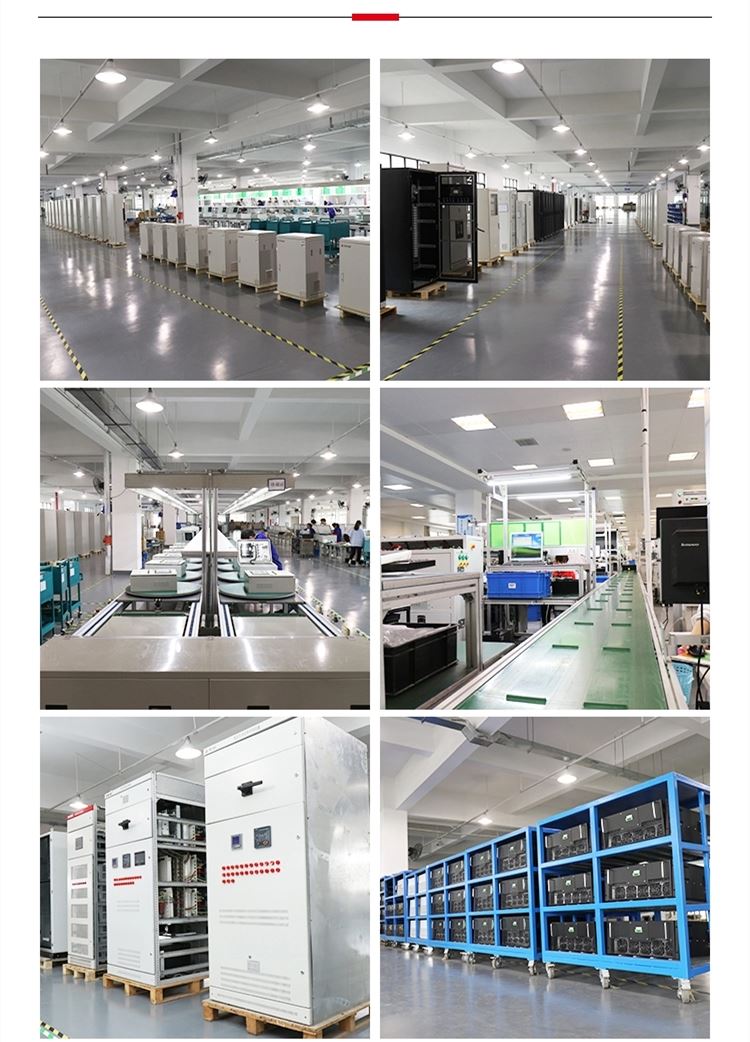

Profesionální technické podpory a zpracovatelské stroje

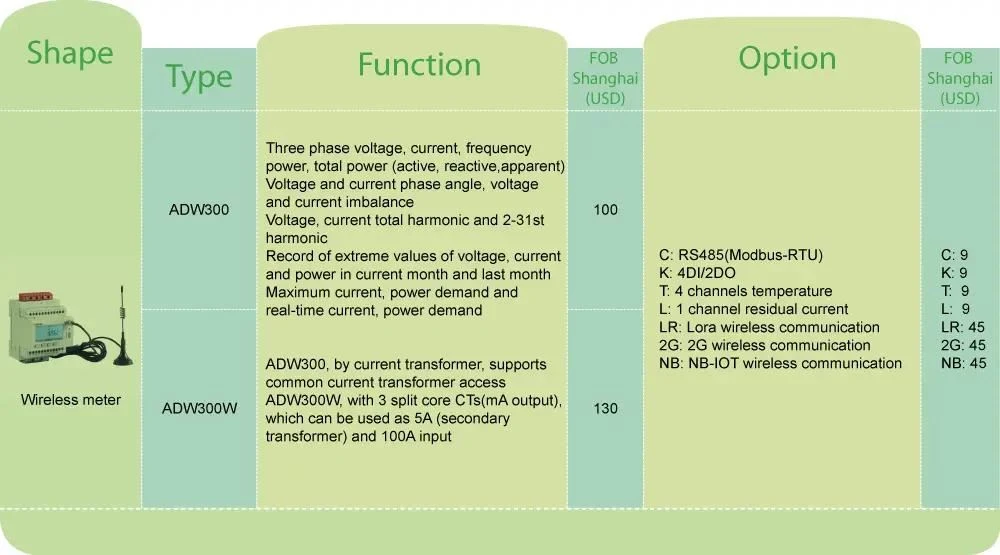

Citace
(kontaktujte nás a dozvíte se cenu verze WiFi / 4G)
