Popis
Modul teploty a vlhkosti WH-M se používá především pro testování vnitřní teploty a vlhkosti rozvaděče středního a vysokého napětí, svorkovnice, prstencové hlavní jednotky, skříňové rozvodny a dalších zařízení. Tento modul využívá speciální plášť s dobrým ventilačním efektem, jemným vzhledem, může účinně chránit vnitřní součásti, zlepšit životnost a usnadnit instalaci a zapojení.

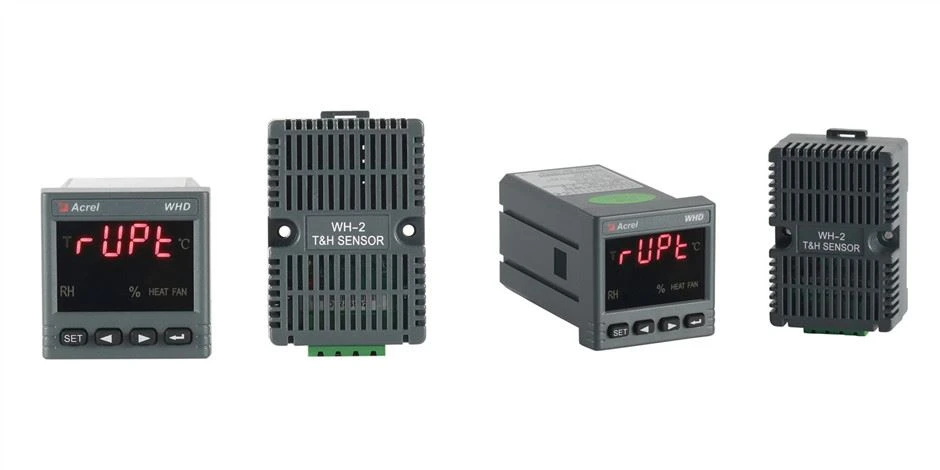

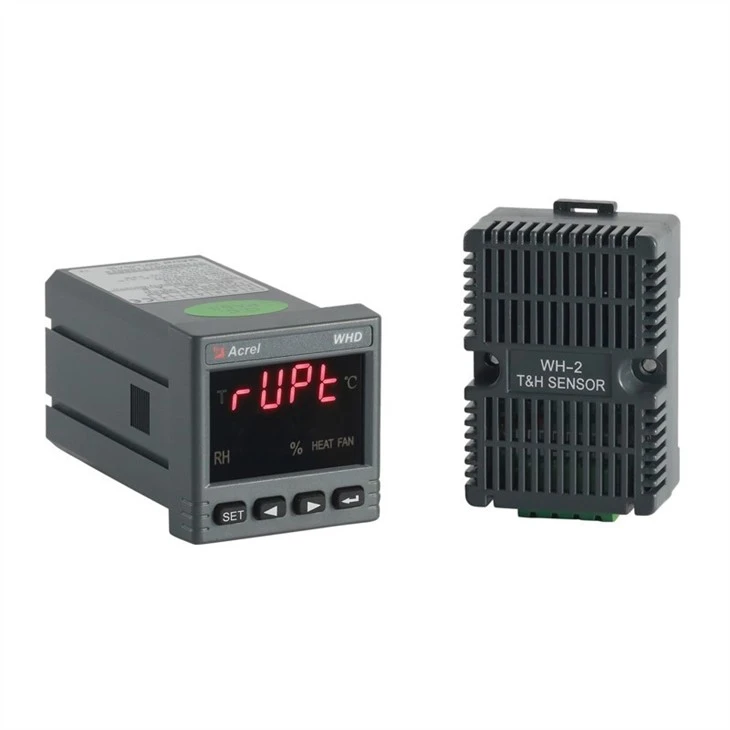

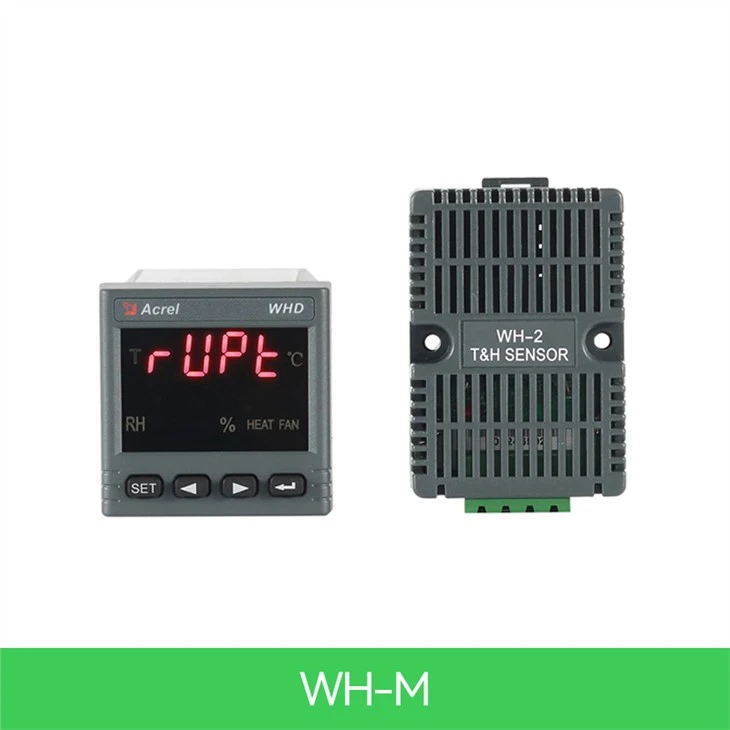

Vzhled
Parametry
Technický parametr | Index | |
Měřící rozsah | Teplota | -40,0 °C ~ 80,0 °C |
Vlhkost | 20% RH ~ 95% RH | |
Přesnost | Teplota | ±1°C |
Vlhkost | ±5% relativní vlhkosti | |
Komunikace | Protokol RS485, (MODBUS-RTU) | |
Pomocné napájení | Napětí | DC 12 ~ 24V |
Spotřeba | ≤0,5 W | |
Střední doba mezi poruchami | ≥50000 hodin | |
Životní prostředí | Teplota | -40°C ~ +80°C |
Vlhkost | ≤95% RH, bez kondenzace, bez korozivního plynu | |
Nadmořská výška | ≤2500 m | |

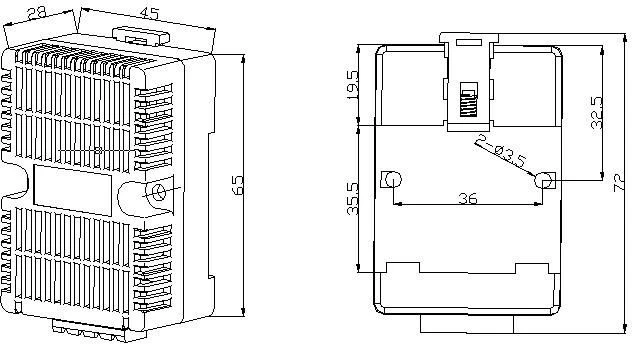

Dimenze
Elektroinstalace
Přehled komunikace
Měřič používá komunikační protokol Modbus-RTU, který podrobně definuje kontrolní kódy, datové sekvence atd., které jsou nezbytné pro konkrétní výměnu dat. Protokol MODBUS POUŽÍVÁ spojení master-slave (poloduplexní) na jedné komunikační lince. Když je signál hlavního počítače adresován jedinečnému terminálu (slave), terminál odešle signál odpovědi pro přenos do hostitele.
Protokol MODBUS umožňuje pouze komunikaci mezi hostitelským počítačem (PC, PLC atd.) a koncovým zařízením, ale neumožňuje výměnu dat mezi nezávislými koncovými zařízeními, takže každé koncové zařízení nebude během své inicializace zabírat komunikační linku, ale pouze reagovat na dotazový signál přicházející na stroj.

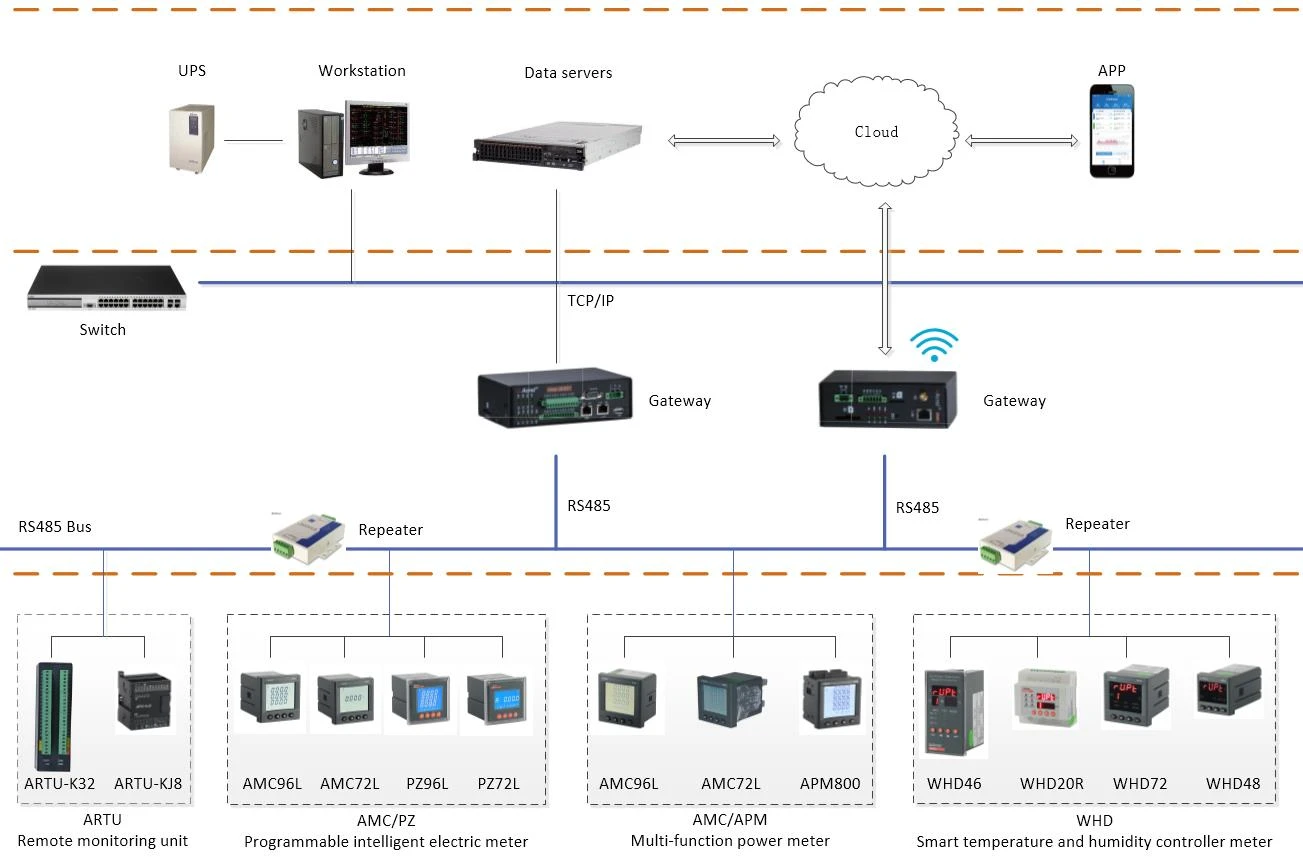

Scénář aplikace
