Popis

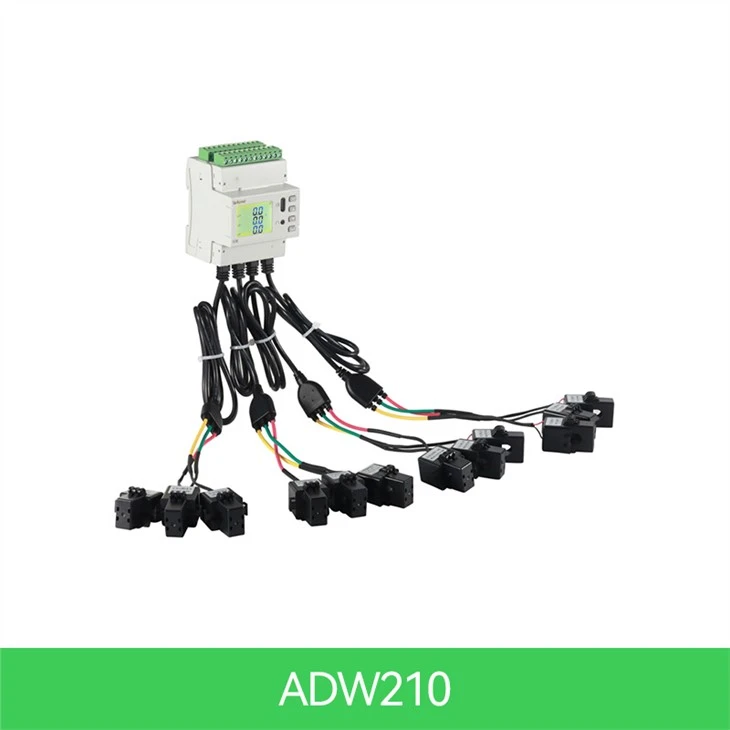

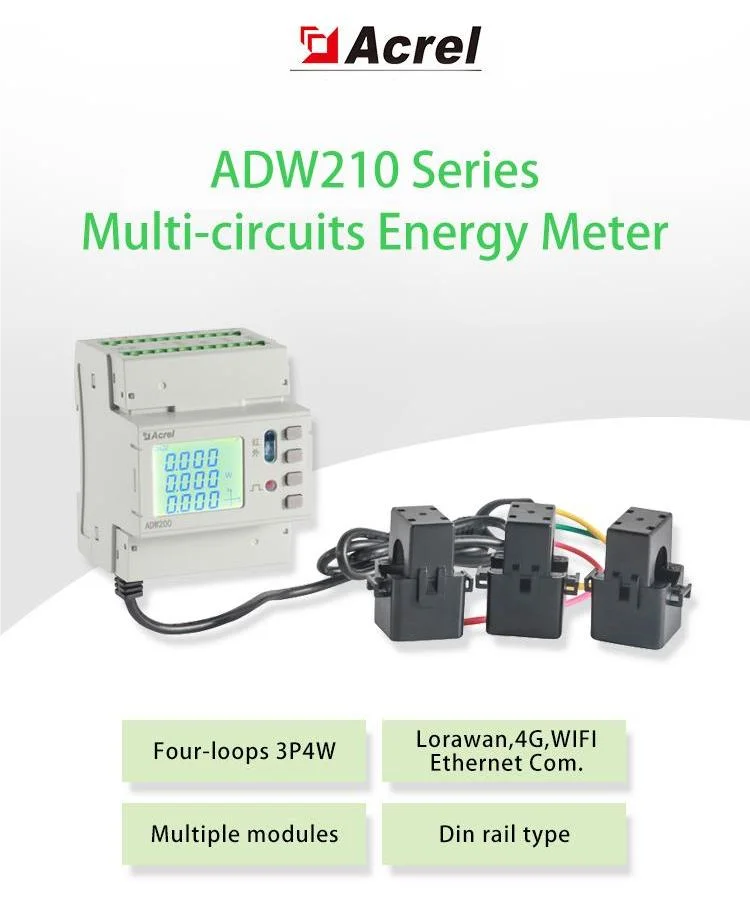

ADW210

Vícesmyčkové elektroměry řady Acrel ADW2XX se používají hlavně pro měření úplných elektrických parametrů více třífázových obvodů. Současně lze připojit až čtyři proudové vstupy třífázové smyčky. Může měřit napětí a proud, výkon, účiník, fázový úhel, nevyváženost, harmonické a další parametry.

Přesnost

Činný výkon: třída 1
Jalový výkon: třída 2

Frekvence

Rozsah:50 - 60Hz

Pulzní výstup

Aktivní pulzní výstup a reaktivní pulzní výstup

Spotřeba

<0.5VA(Single phase)

Rozměr (D*Š*V)

Velikost panelu (D×Š):72*97,7*36 mm

Bezdrátový

Přenos na 470 MHz a maximální vzdálenost v otevřeném prostoru je 1 km; 2G; Pozn

Startovací proud

4‰ lb

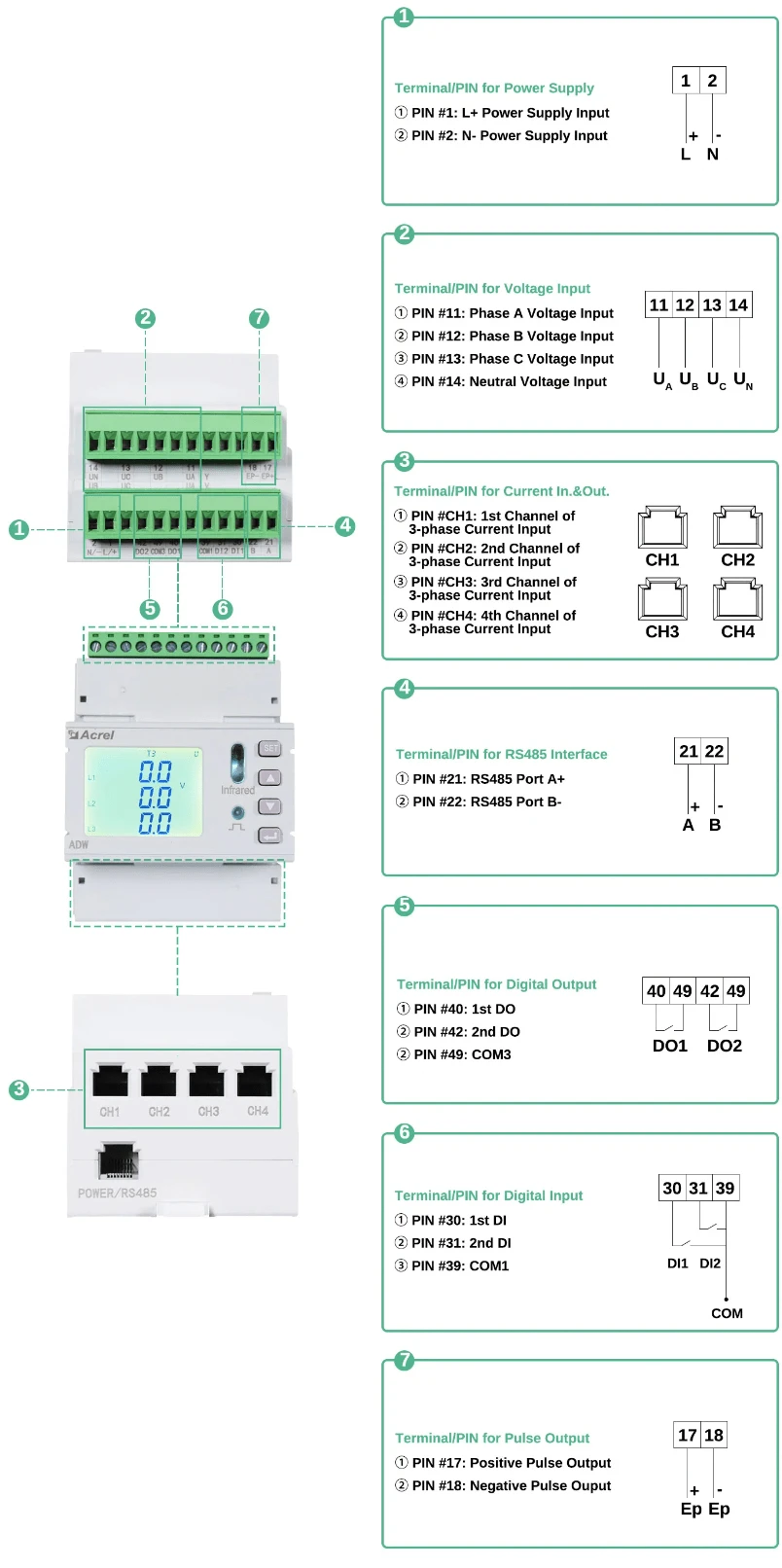

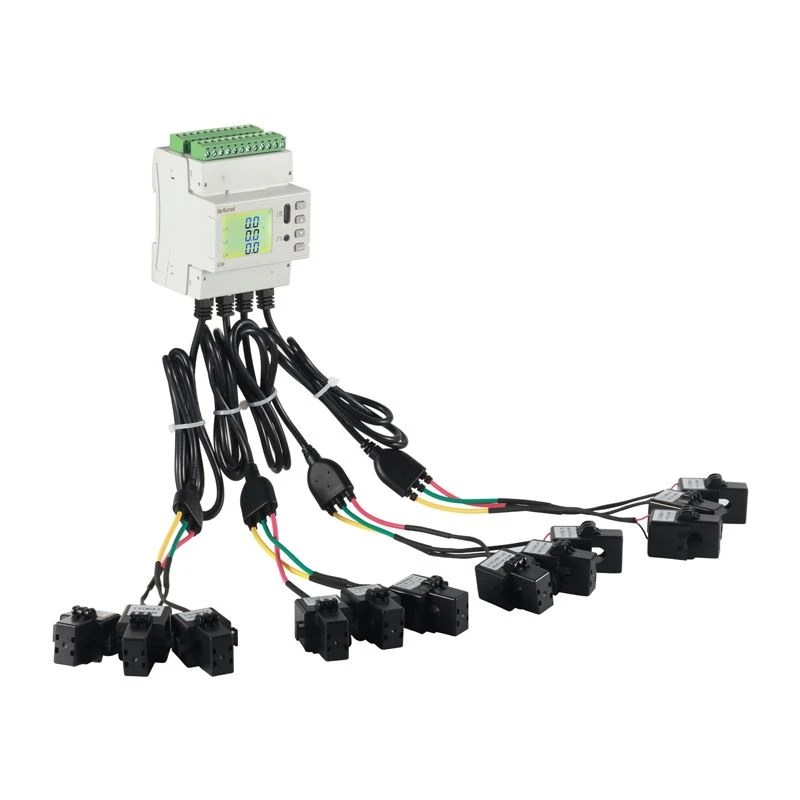

xxxx

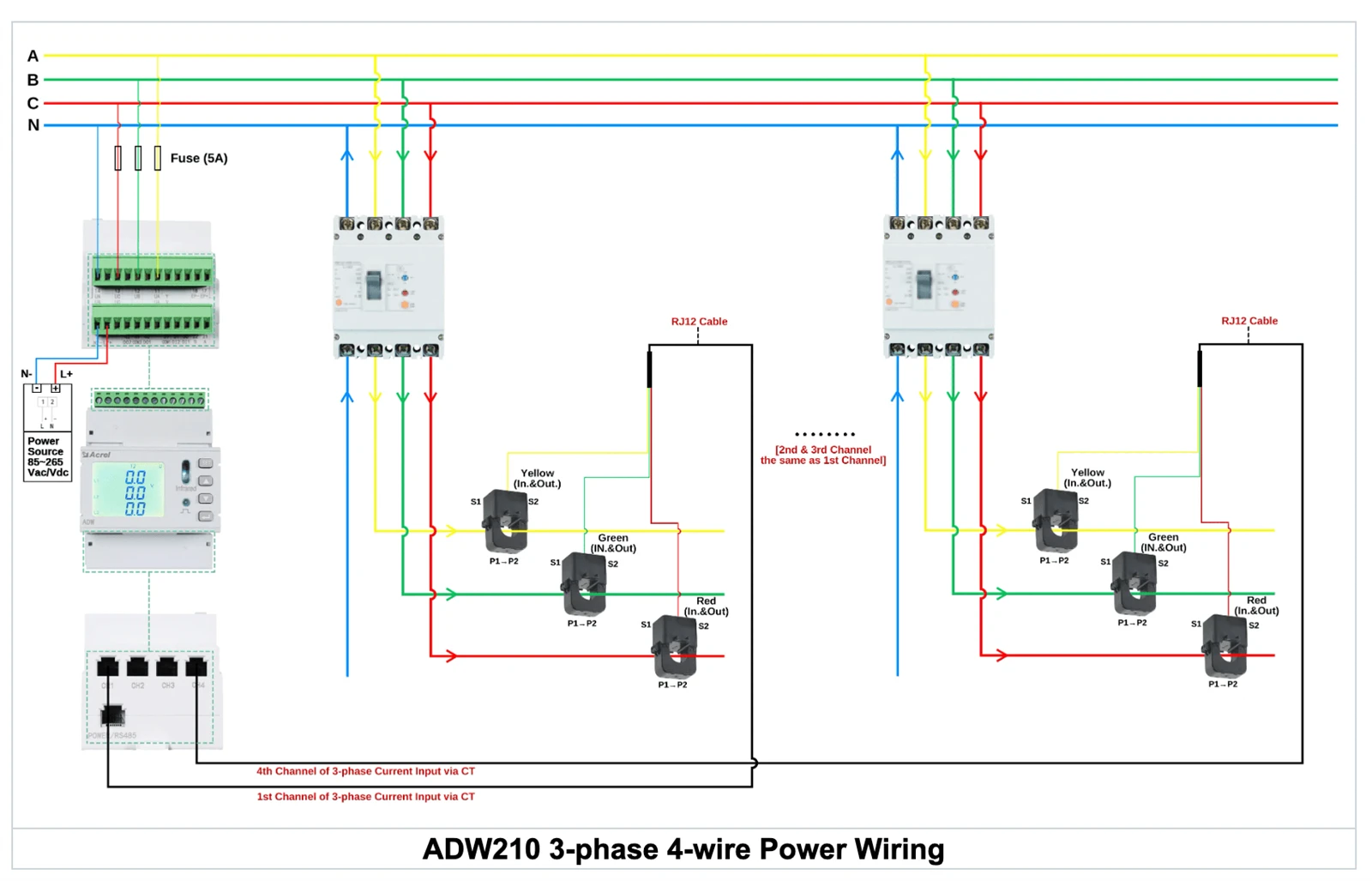

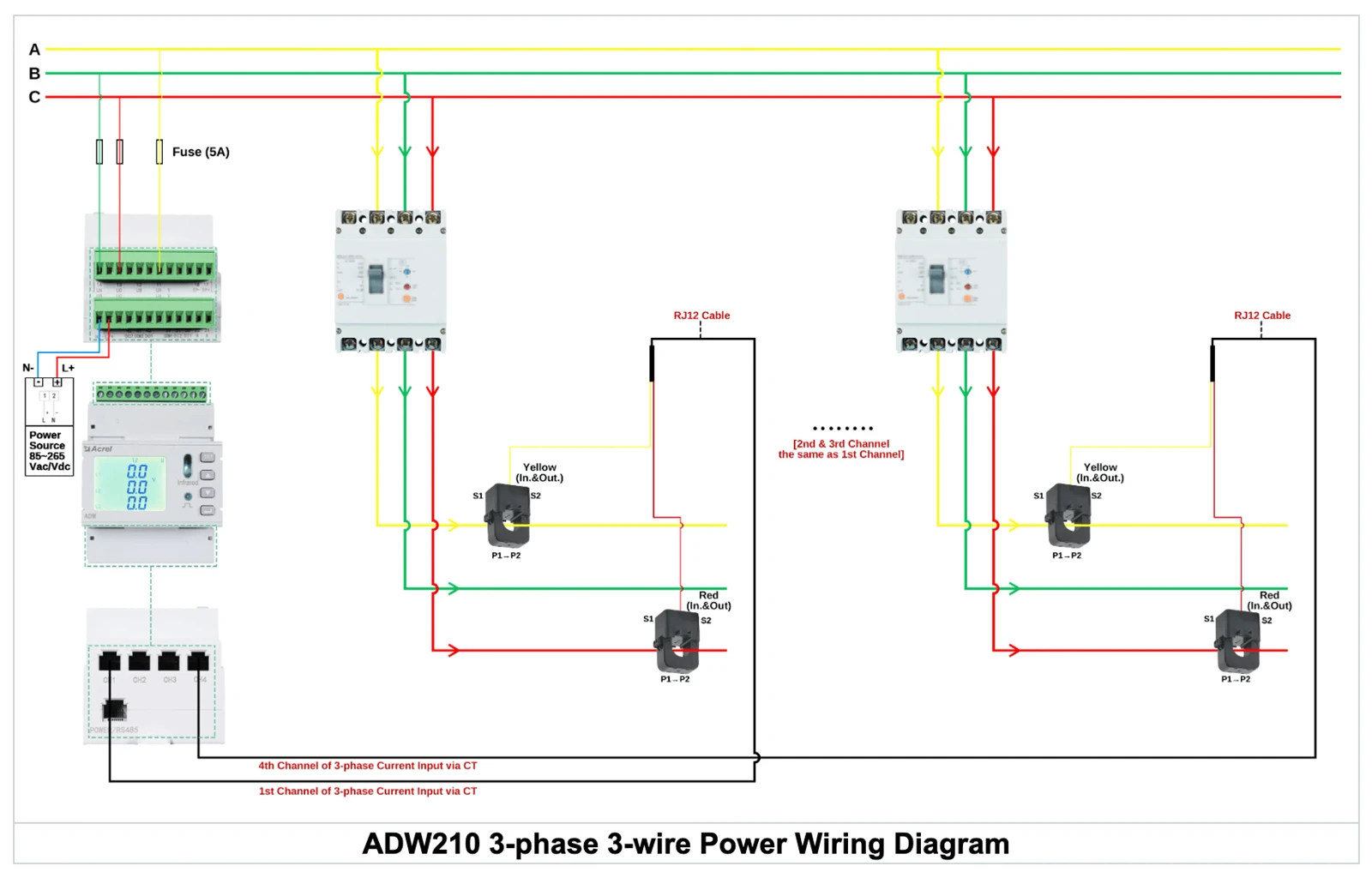

Specifikace		3 fáze 3 vodiče, 3 fáze 4 vodiče
Napětí	Jmenovité napětí	3*220/380V
	Spotřeba	<0.5VA
Proud	Vstupní proud	5A,100A
	Spotřeba	<0.5VA
Přesnost	Proud	Třída 0.5
	Aktivní výkon	třída 1
	Jalový výkon	třída 2
Sdělení		RS485 (Modbus-RTU)
Relativní vlhkost		Méně než nebo rovno 95 % (bez kondenzace)
Obrys	DŠV(mm)	7297.936
Teplota	Provozní	-25~55 stupňů
Teplota	Ukládání	-40~80 stupňů
Vlhkost		Méně než nebo rovno 95 % (bez kondenzace)
Nadmořská výška		<2000m

Funkce

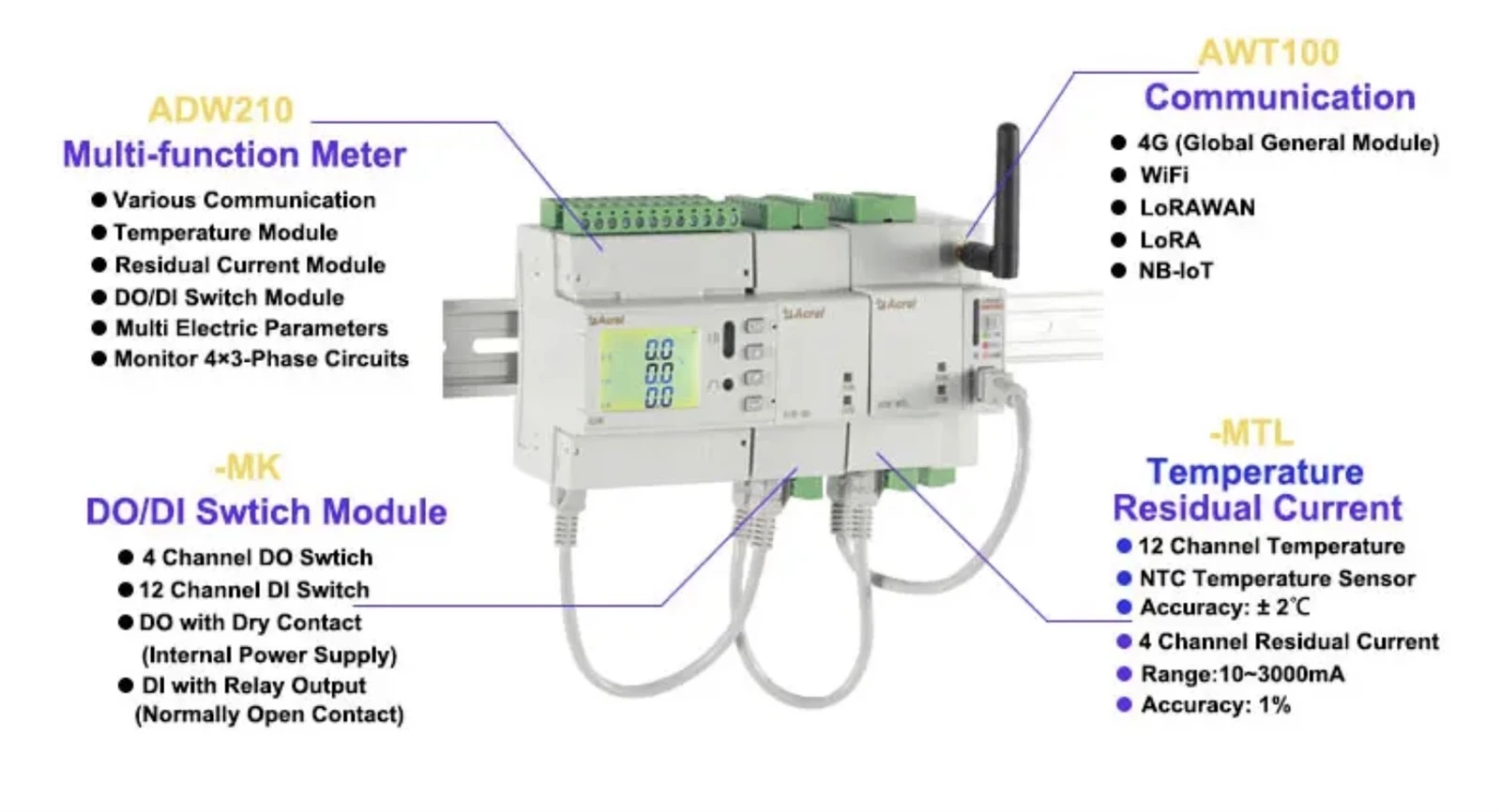

Řada ADW210 s vícesmyčkovým střídavým proudem kolejnicového typu Měřiče výkonu třífázového monitoru energie se používají hlavně pro úplné měření elektrických parametrů více třífázových smyček. Mohou se současně připojit k proudovému vstupu až čtyř třífázových smyček.

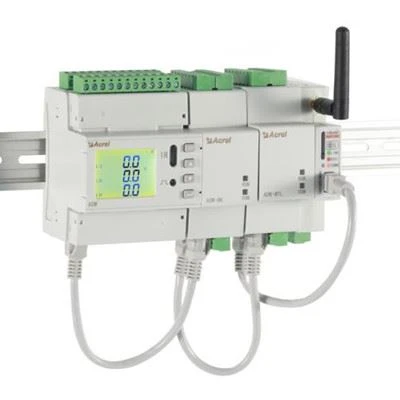

ADW210

●N (1, 2, 3, 4) třífázový obvod plně elektrické měření parametrů, externí proudový transformátor;

●Monitorujte třífázové napětí/proud, proud nulové složky a frekvenci;

●Monitorujte třífázový výkon, celkový výkon (činný, jalový a zdánlivý);

●Monitorujte třífázový účiník a celkový účiník;

●Monitorujte fázový úhel napětí/proud, stupeň nevyváženosti napětí/proud;

●Monitorujte celkové harmonické napětí a proudu a 2-31 dílčí harmonické;

●Extrémní záznamy o napětí, proudu a výkonu aktuálního a minulého měsíce;

●Maximální proud, maximální spotřeba energie a proud v reálném čase, spotřeba energie v reálném čase;

●200 záznamů událostí, záznam akce DIDO;

●Podpora přepětí, nadproudu, výpadku fáze, DI propojení a dalších alarmových výstupů;

●4-časové pásmo 14-nastavení časové sazby;

●Čtyřkvadrantová elektrická energie, 12-měsíční statistika vícesazbové elektrické energie;

●31 dní čtyřkvadrantového a vícesazbového zmrazení elektrické energie, dopředného a zpětného měření elektrické energie;

●Dvoucestný spínací vstup, dvoucestný spínací výstup, komunikace RS485, aktivní pulzní výstup (lze přepínat odpovídající smyčku).

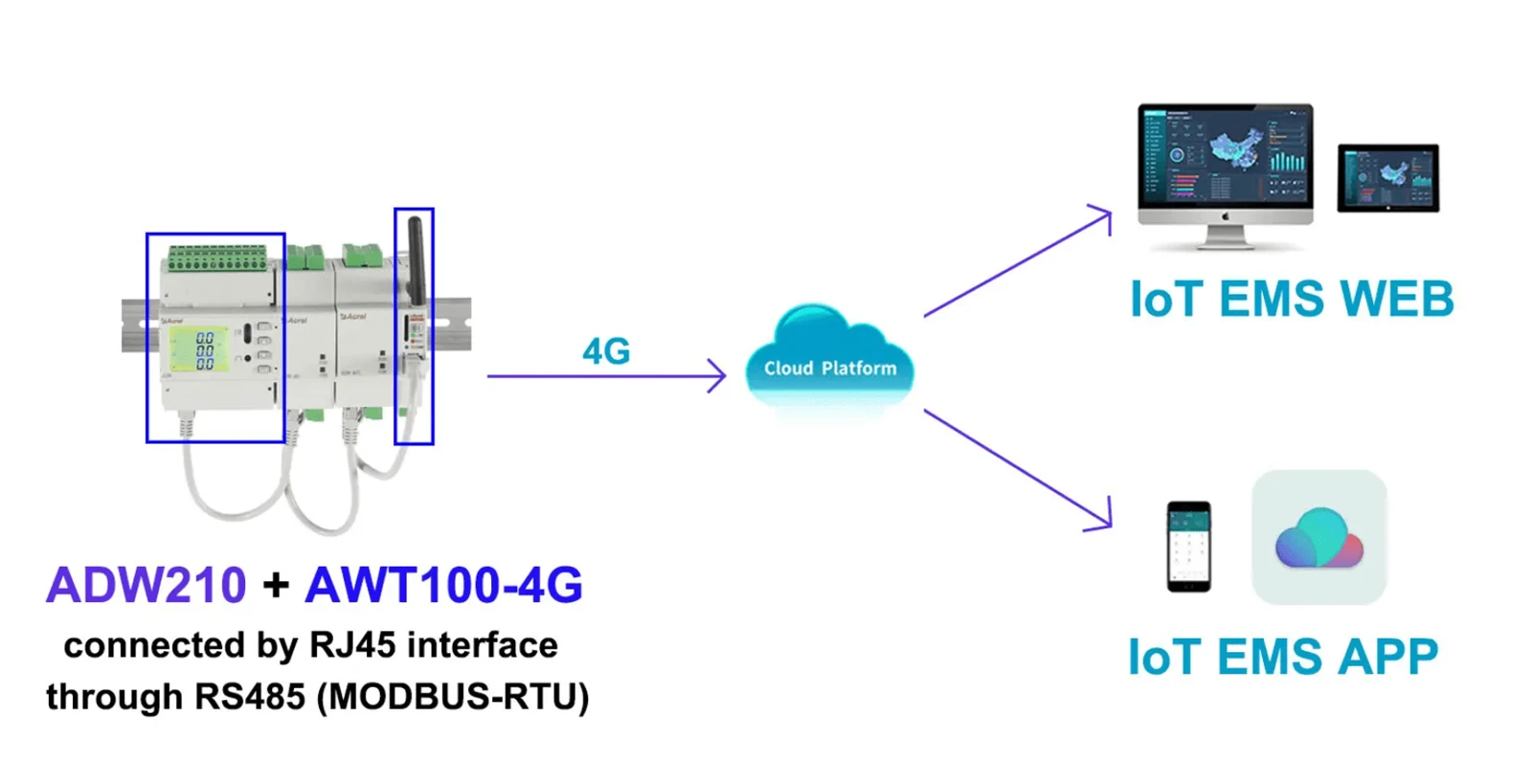

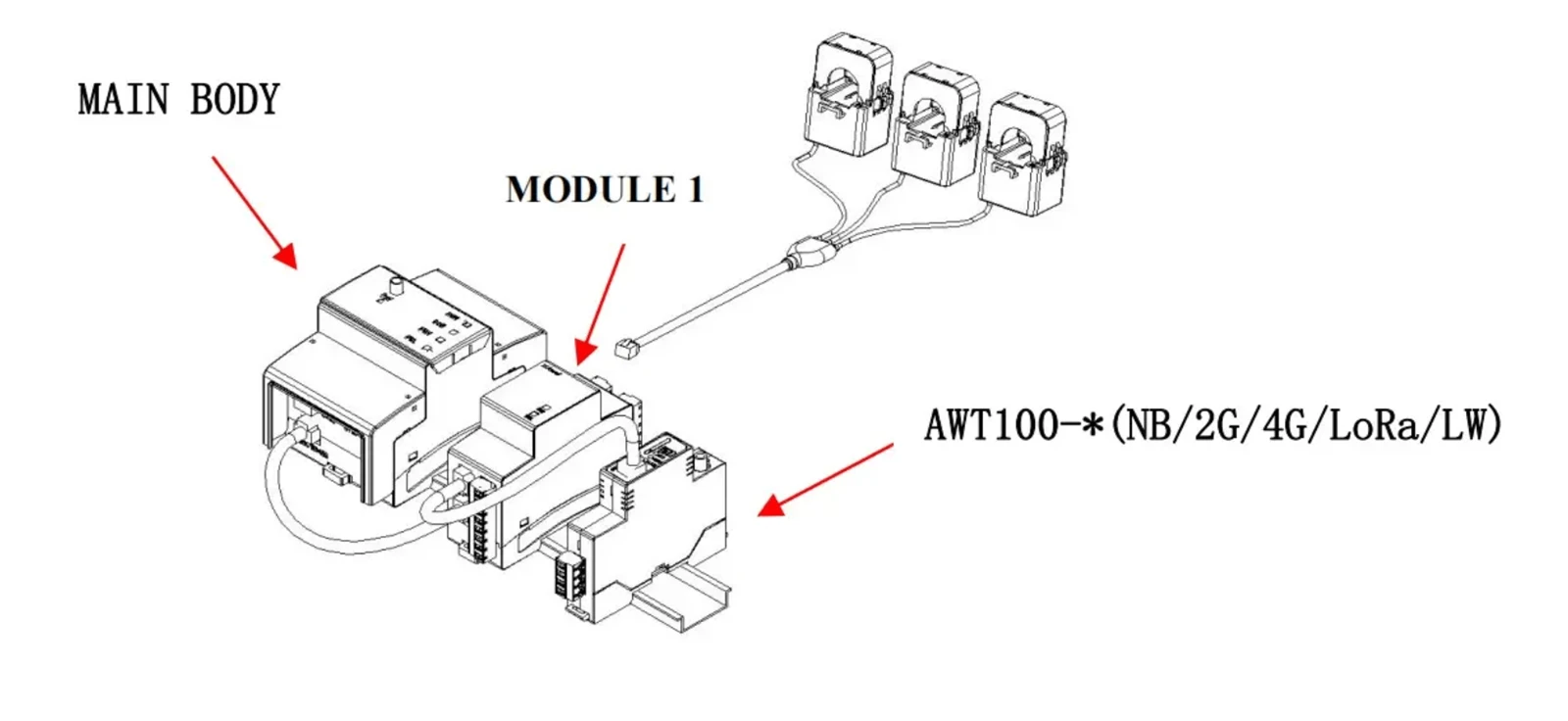

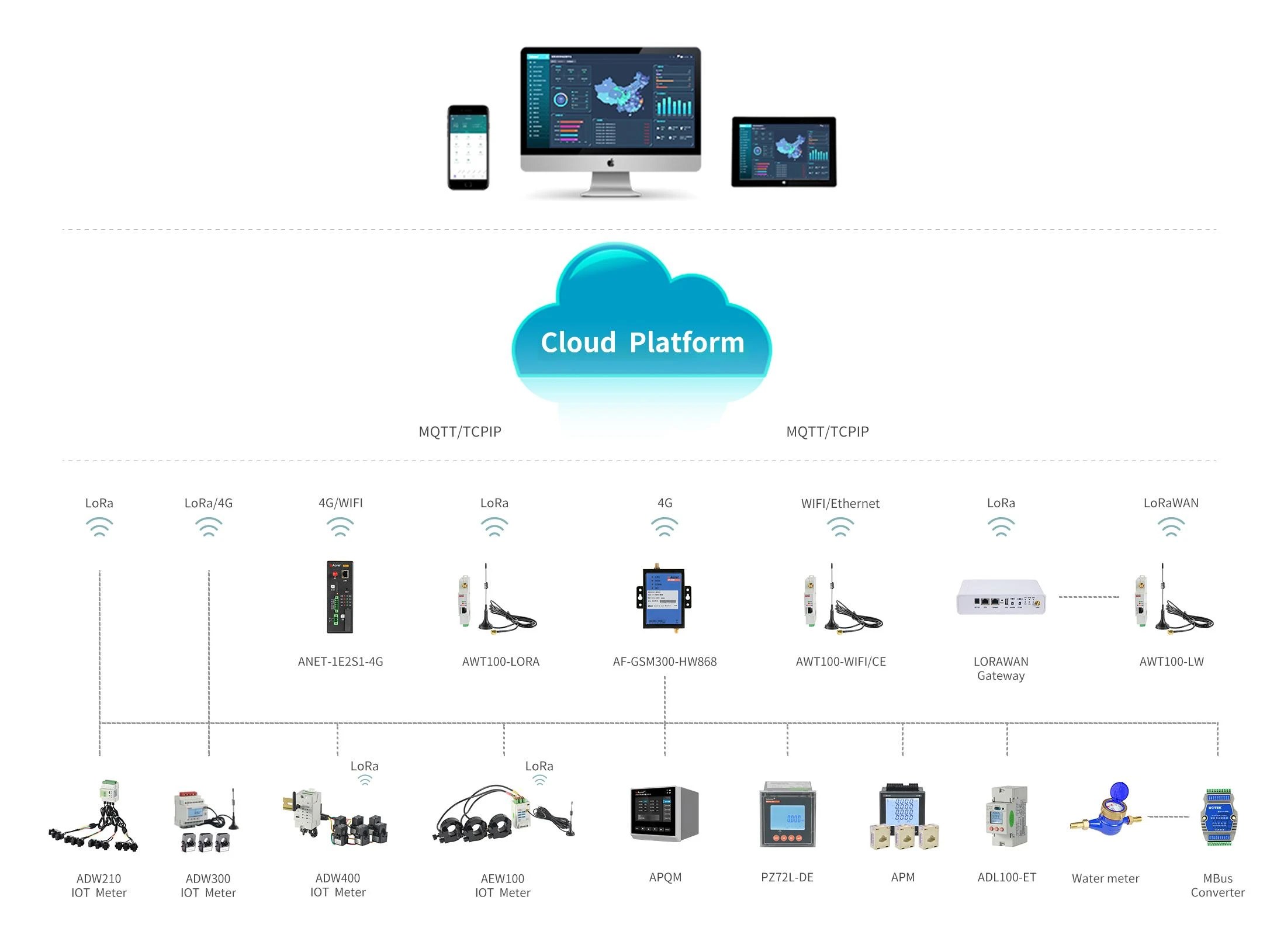

Rozšířený komunikační modul --- AWT100:

●AWT100

● 4G (globální obecný modul)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Rozšířený modul	Popis
Komunikační modul AWT100	4G (globální obecný modul)
	4G (Jihoamerický modul)
	LoRaWAN (868 MHz, 923 MHz)
	LoRa (460~510 MHz)
	NB-IoT

RozšířenýModul měření teploty a zbytkového proudu kabelu --- MTL

●MTL

● Měření teploty:-20 stupňů ~+100 stupňů

● Měření zbytkového proudu: 10~3000 mA

● Přesnost: Teplota: ± 2 stupně ; Zbytkový proud: 1 % (třída 1)

product-482-408

Rozšířený modul	Popis
- Teplota MTC & Zbytkový proud Měřicí modul	Měření teploty	-20 stupeň ~+100 stupeň
	Měření zbytkového proudu	10~3000 mA
	Přesnost	Teplota: ± 2 stupně; Zbytkový proud: 1 % (třída 1)
	Napájení	DC 12V;spotřeba: menší nebo rovna 1W;rozhraní RJ45
	Sdělení	rozhraní RJ45; MODBUS-RTU (komunikace s hlavním tělem)

RozšířenýPřídavný funkční modul přepínače DO/DI --- MK

●MK

● 12kanálový DI (digitální vstup)

● 4kanálový DO (digitální výstup)

product-482-408

Rozšířený modul	Popis
- MK spínací modul	12 × DI (vstup)	Suchý kontaktní vstup s vestavěným napájecím zdrojem
	4 × DO (výstup)	reléový normálně otevřený kontaktový výstup; jmenovité AC 250V/3A ,DC 30V/3A
	Napájení	DC 12V;spotřeba: menší nebo rovna 1W;rozhraní RJ45
	Sdělení	rozhraní RJ45; MODBUS-RTU (komunikace s hlavním tělem)
