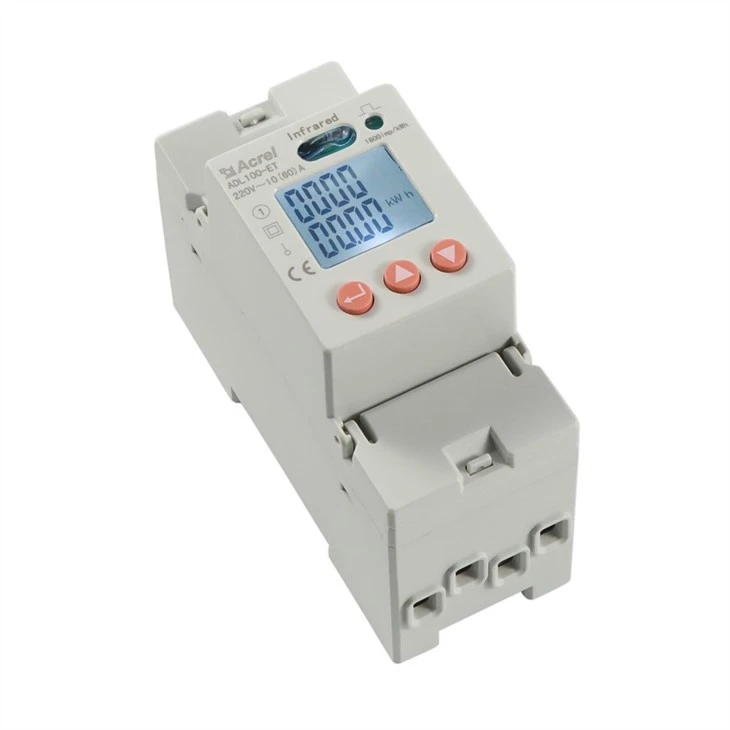

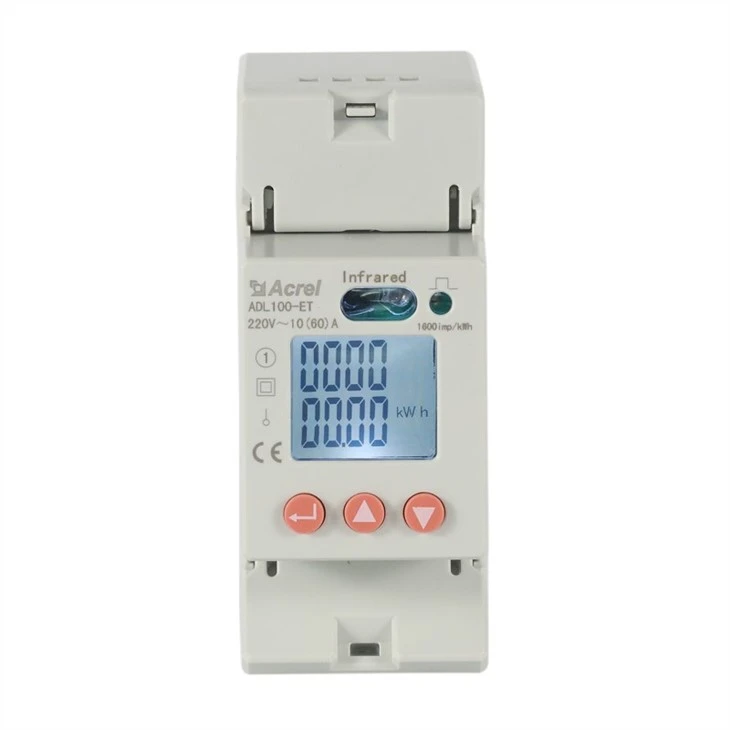

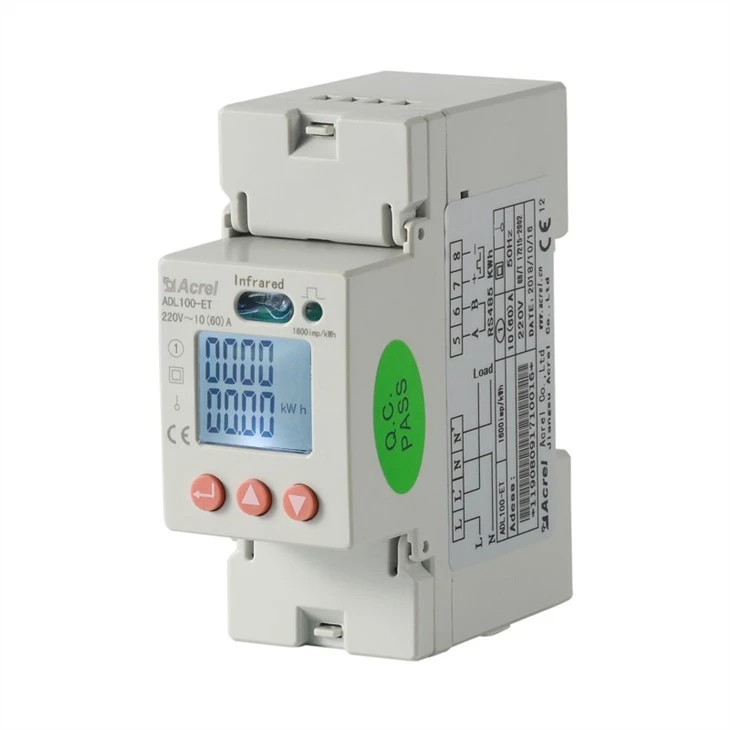

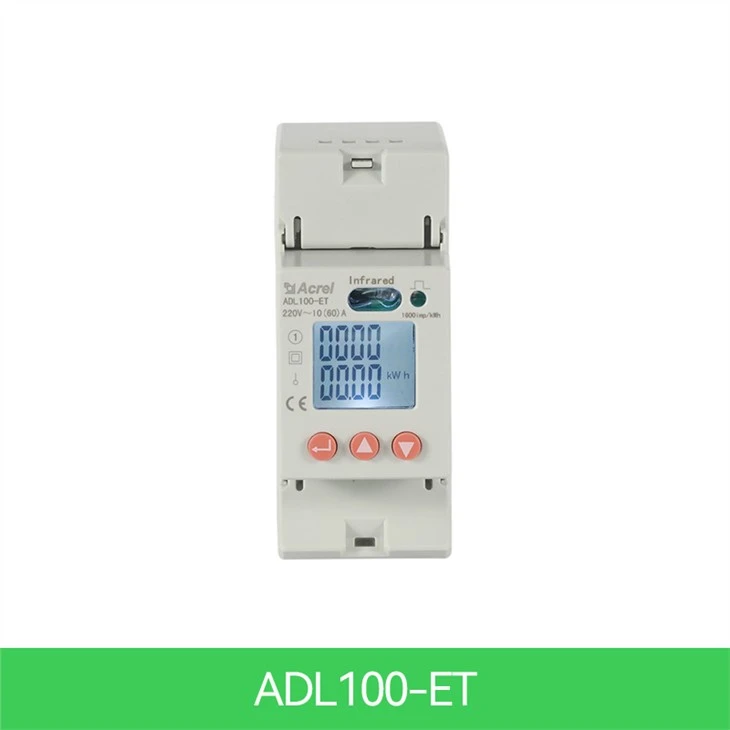

Popis

Jednofázový elektroměr ADL100 je určen pro jednofázové měření činné energie na nízkonapěťových systémech, zároveň dokáže měřit elektrické parametry jako napětí, proud, výkon a podobně. Je také možné zvolit RS485. Tento elektroměr má výhody menšího objemu, vysoké přesnosti, dobré EMC, snadné instalace atd. Všechny elektroměry splňují související technické požadavky elektronických elektroměrů v normách IEC62053-21,IEC62053-22.

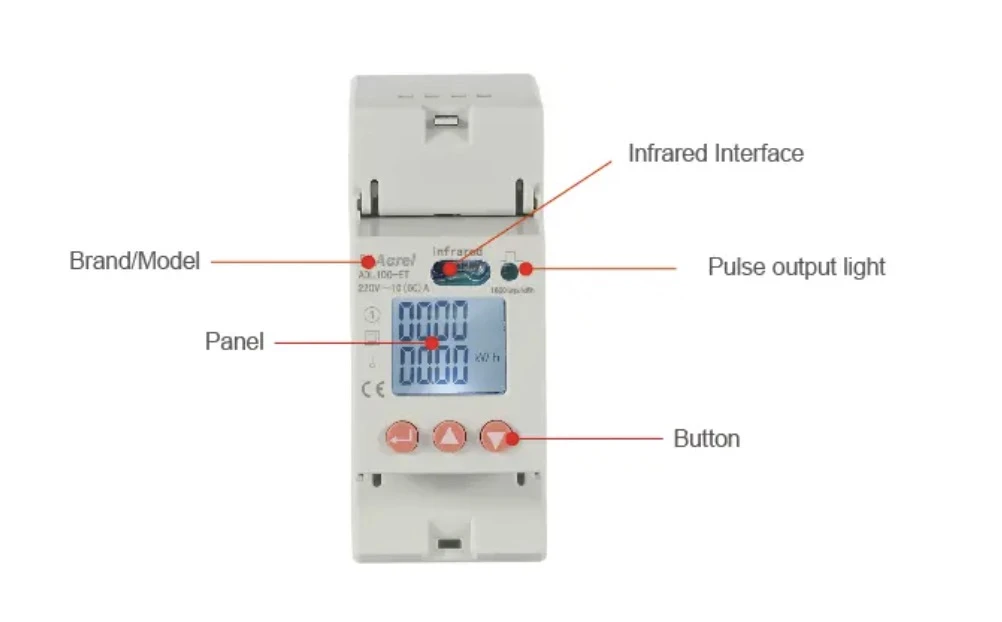

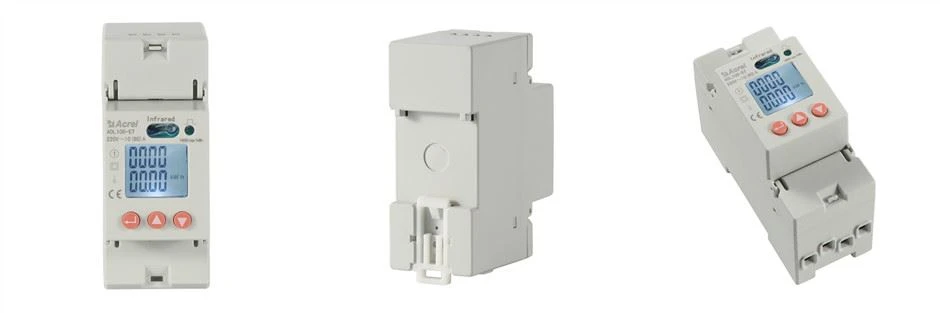

Vzhled

1.1

Parametr

Vstupní napětí	Referenční napětí	AC 220V
	Referenční frekvence	50 Hz
	Spotřeba energie	<10VA
Vstupní proud	Základní proud	10A
	Maximální proud	60A
	Startovací proud	4‰Ib
	Spotřeba	<4VA (Maximum current)
Výkon měření	Přesnost měření	1třída
Výkon měření	Rozsah měření	000000.00~99999999 kWh
Přesnost hodin		Chyba Menší nebo rovna 0,5 s/d
Aktivní puls	Šířka pulsu	80 ± 20 ms
Aktivní puls	Pulzní konstantní	1600 imp/kWh, LED
Sdělení	Rozhraní	RS485(A+,B-)
	Režim připojení	Stíněné kroucené dvoulinky
	Protokol	MODBUS-RTU

Funkce

intro

Funkce	Popis funkce	Funkce zajistit
Měření kWh	Jednofázová aktivní kWh (kladná a záporná)	■
Měření elektrických parametrů	Napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účiník a frekvence	■
LCD displej	8bitový sekční LCD	■
Programování klíčů	3 tlačítka pro nastavení parametrů, jako je kód, adresa, přenosová rychlost, multi-tarif a komunikační protokol	■
Pulzní výstup	Pulzní výstup aktivní energie	■

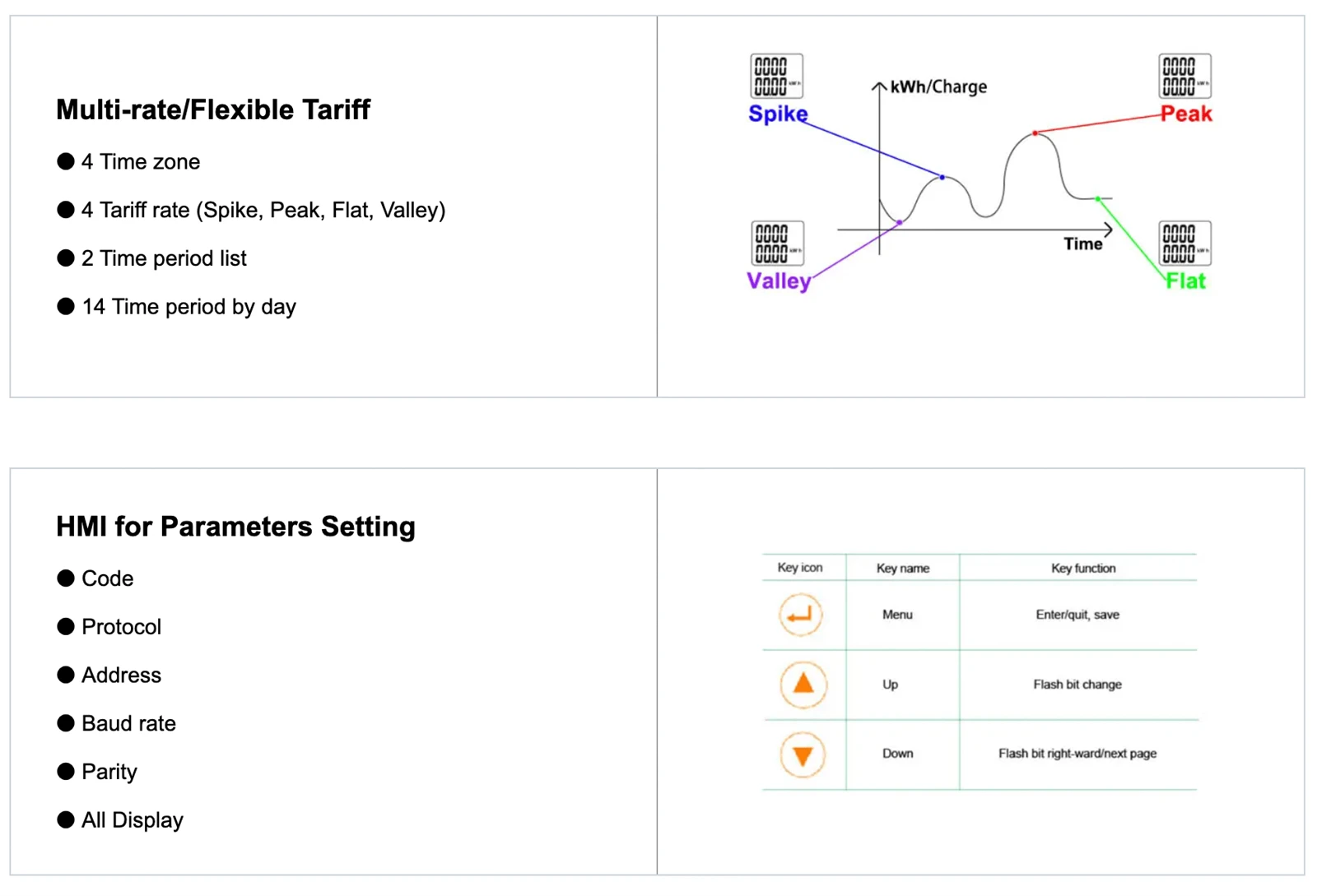

Vícetarifní	Přizpůsobte 4 časová pásma, 2 seznamy časových intervalů, 14 časových intervalů podle dne a 4 tarify	□F
Sdělení	Komunikační rozhraní: RS485, Komunikační protokol: MODBUS-RTU	□C
Sdělení	Infračervená komunikace	■

function-min

function2-min

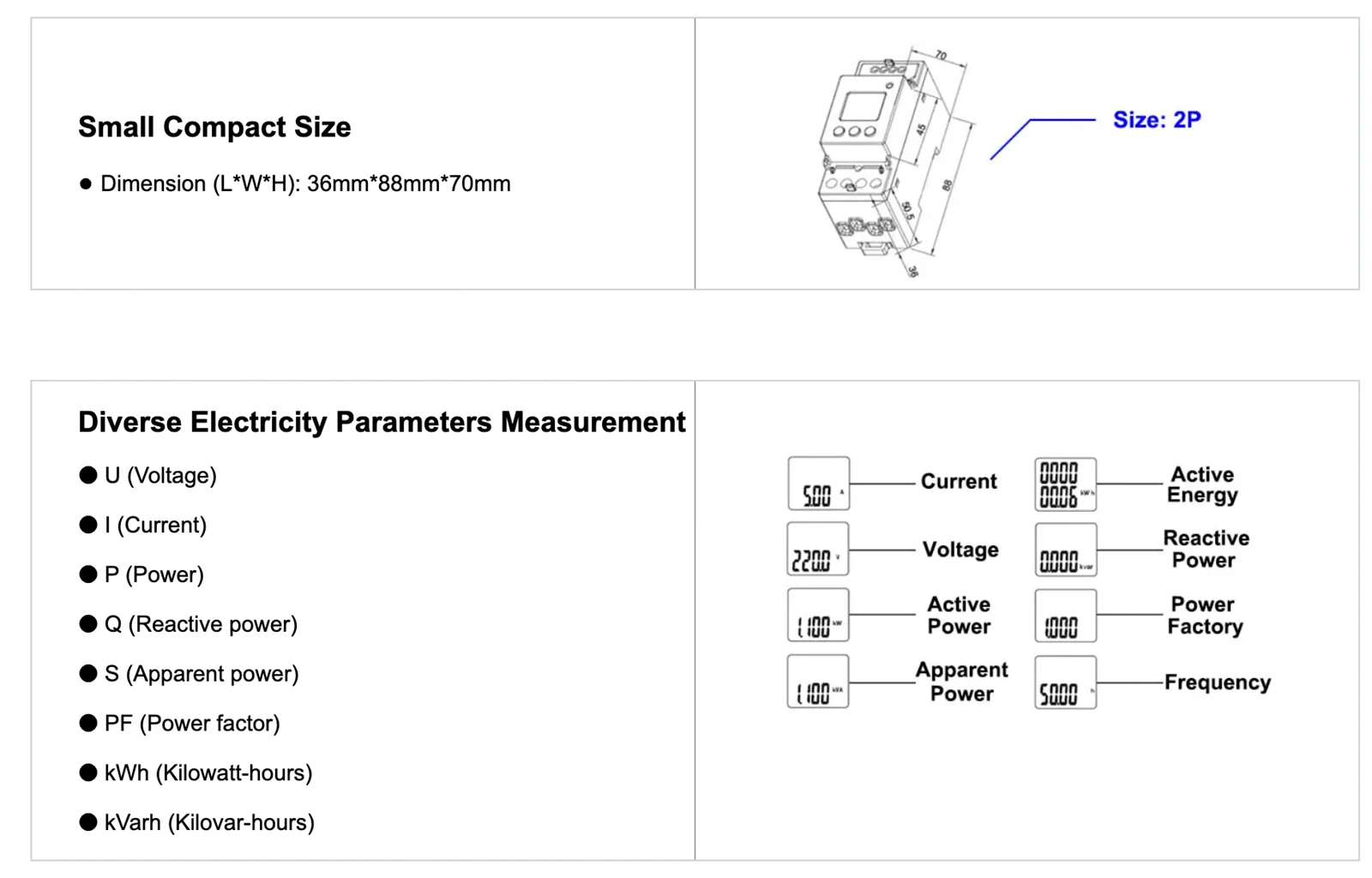

Rozměry

1.2_

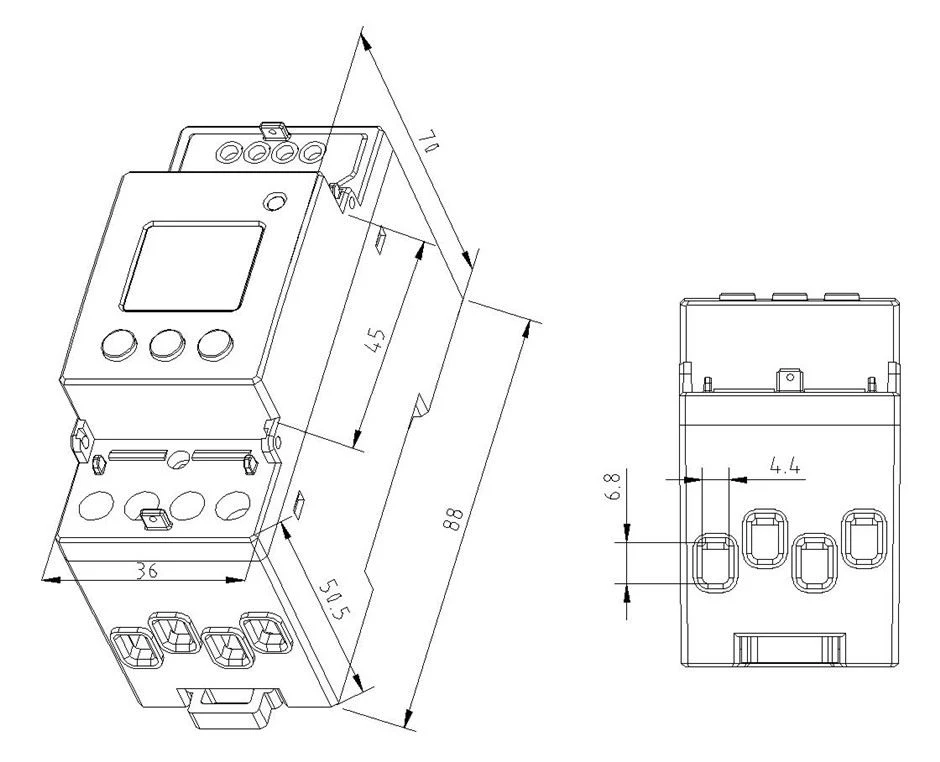

Rozměry přístroje

Poznámka:Točivý moment by neměl být větší než 4.{1}}N·m

1.3

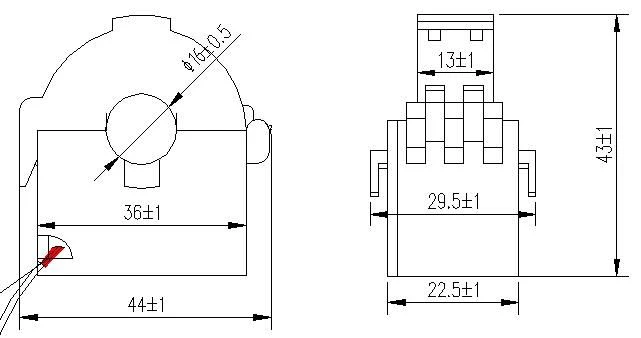

Vnější rozměry transformátoru

Elektroinstalace

1.4_

1.5

10(60)A

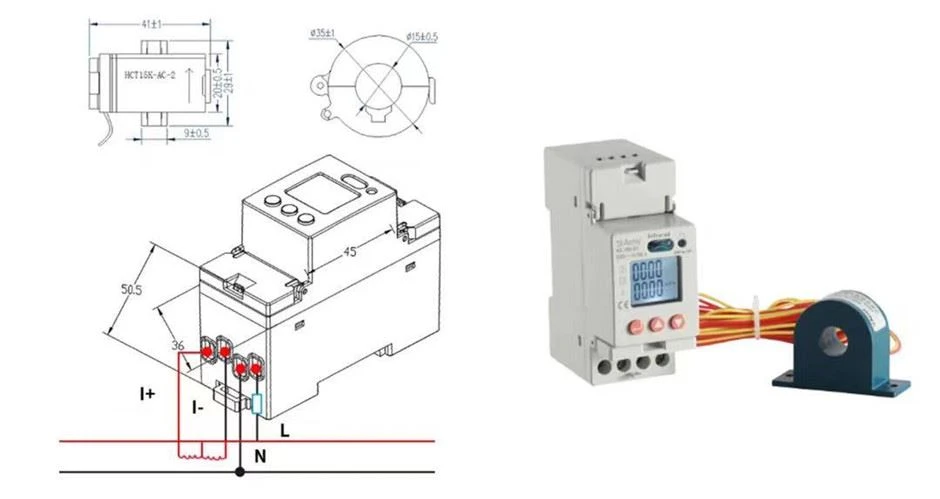

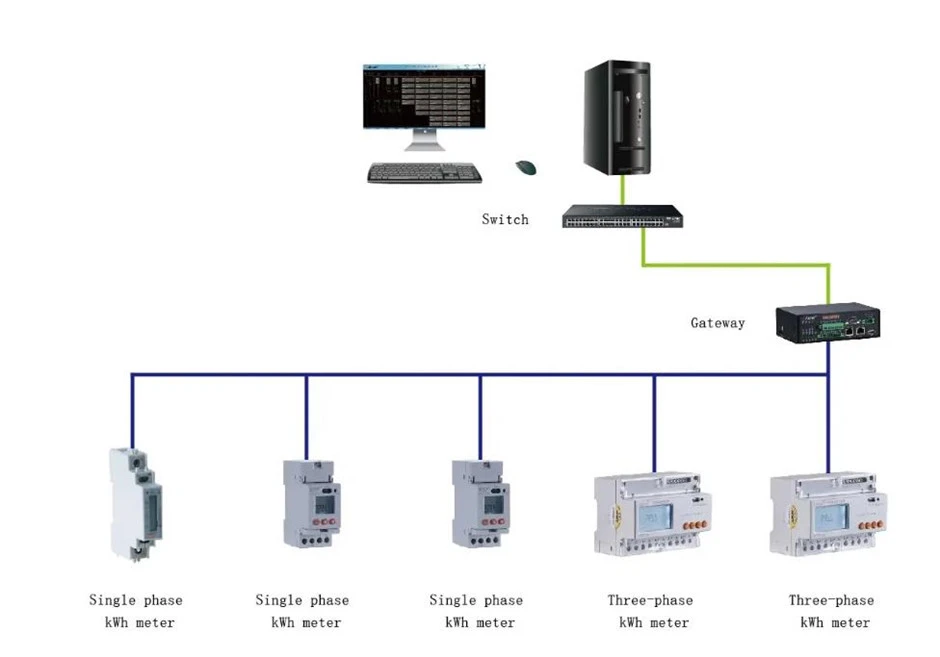

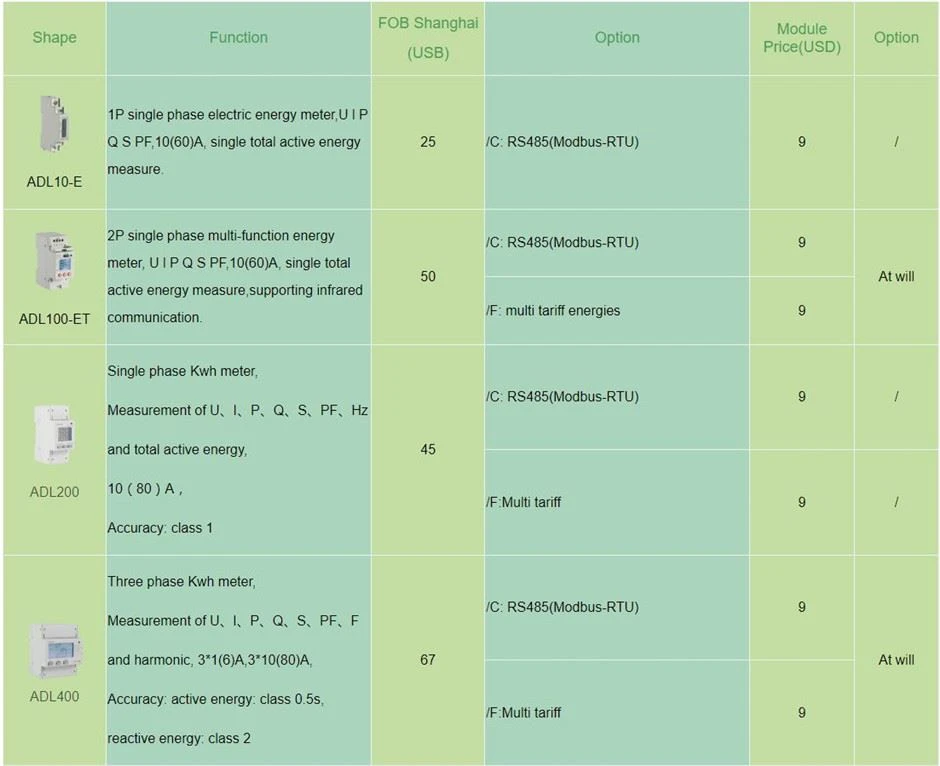

Jednofázový elektroměr ADL100 používal metodu přímého připojení. Věnujte prosím pozornost směru vstupu a výstupu při zapojování a utahování šroubů, zabraňte abnormální práci měřiče.
