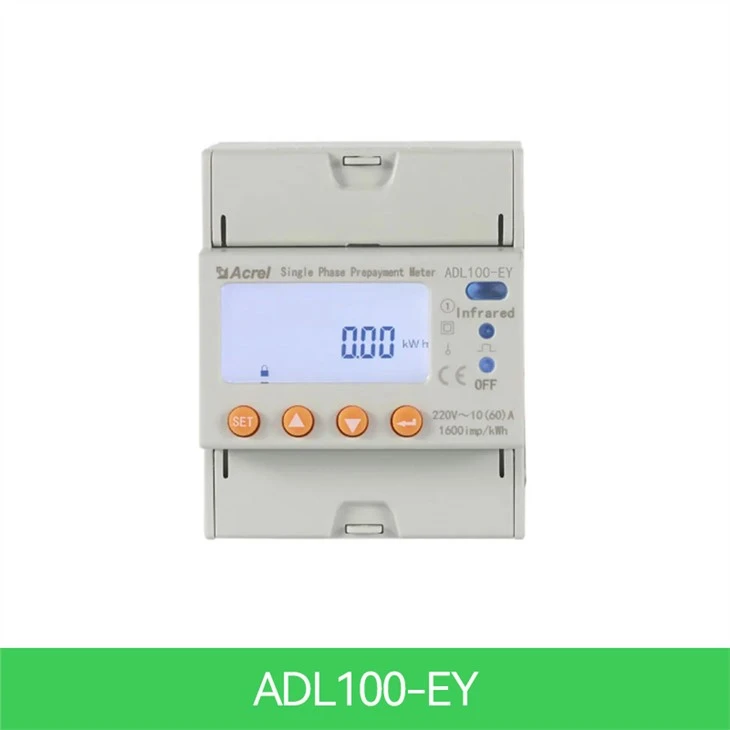

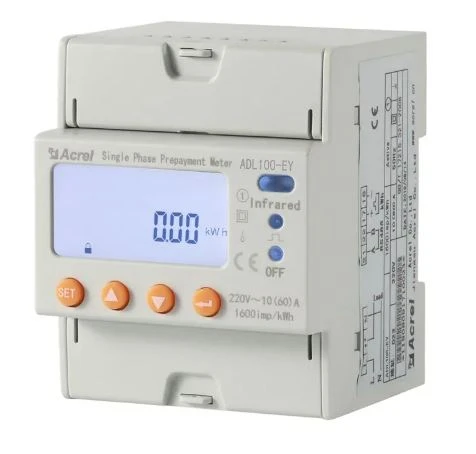

Jednofázový předplacený elektroměr

● Měření: 1-fázová kWh (třída 1), kVarh, činný výkon, jalový výkon, proud, napětí atd.
● Jmenovité napětí: 220~264V AC&45~65Hz (Vstup napěťového signálu také sloužil jako zdroj napájení měřiče)
● Jmenovitý proud: 10(60)A AC (Přímé připojení)
● Komunikace: RS485 (MODBUS-RTU); Infračervený
● Automatické ovládání: Vestavěné přidržovací relé pro ovládání zapínání a vypínání
● Vícesazbový&Vícetarif: 4 tarifní sazby (špičková, špičková, údolní a paušální jednotková cena za kWh)
● Displej: LCD (8 číslic)

Popis

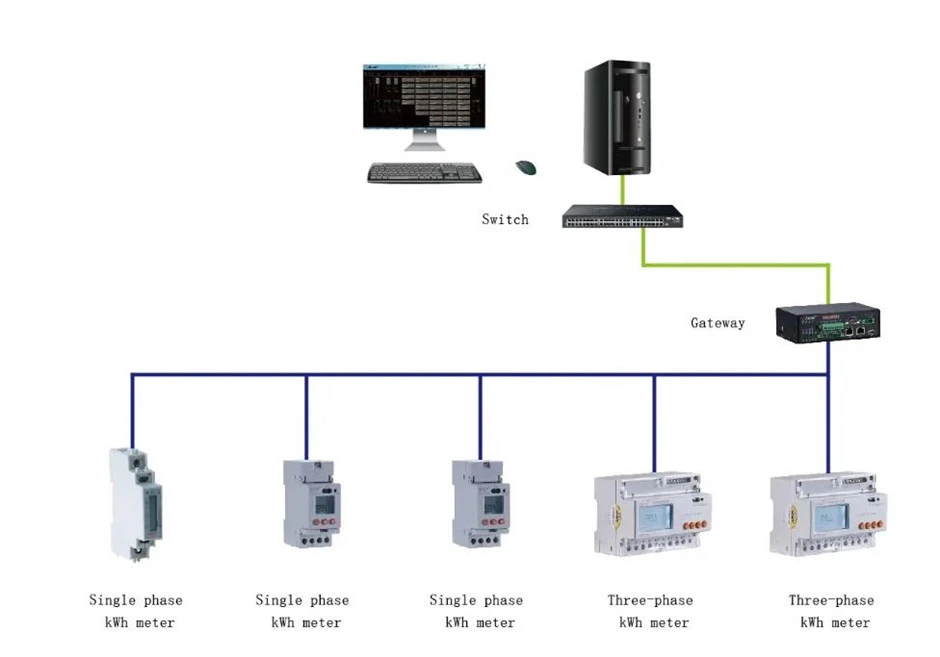

S předplaceným systémem, jednofázové předplacené elektroměry Acrel ADL100-EY s vnitřním přerušením pro realizaci vnitřní kontroly. Instalace Din-Rail, levná cena. Tento předplacený měřič energie má funkce předplacených služeb, řízení zátěže a komunikace RS485 atd. S platformou Acrel EMS IoT můžete dálkově ovládat měřiče nebo zálohovat vodní poplatek nebo použít RF/IC kartu k realizaci místní předplacené funkce. Splňujte související technické požadavky na elektronický měřič výkonu v normách IEC62053-21, IEC62053-22.

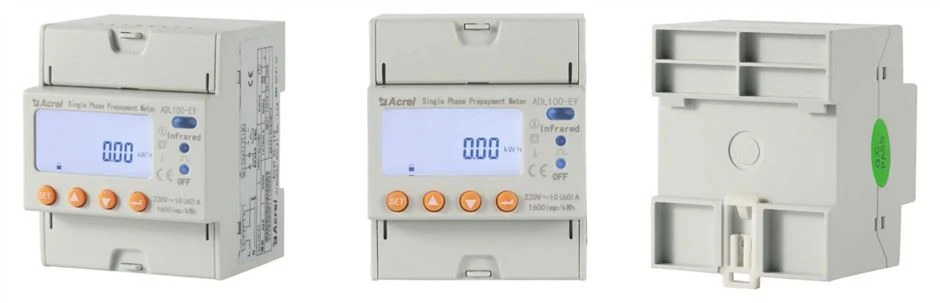

Vzhled

Parametry

Technický parametr		ADL100-EY
Napětí	Referenční napětí	220V
	Odkaz frekvence	50 Hz
	Spotřeba	& lt;4VA (každá fáze)
Aktuální	Vstupní proud	10(60)A
	Startovací proud	Připojení přímo: 0,004 Ib, připojení přes CT: 0,002 In
	Spotřeba	& lt;4VA (maximální proud)
Měření výkon	Přesnost měření	1 třída
Přesnost hodin		Chyba ≤0,5 s/d
Aktivní puls	Šířka pulzu	80 ms ± 20 ms
Aktivní puls	Pulzní konstantní	1600 imp/kWh
Komunikujte dál	Rozhraní	RS485(A+、B-)
	Režim připojení	Stíněné kroucené dvoulinky
	Protokol	MODBUS-RTU

Funkce

Název funkce	Popis funkce		Funkce poskytnout
	ADL300-EY	ADL100-EY
Měření kWh	Celková aktivní kWh (celkem kladná a záporná)		■
Měření elektro parametry	U, I, P, Q, S, PF, F		■
Předplacený režim	Prostřednictvím komunikace RS485 předplacené dobíjení, šifrování dat		■
Řízení	Vestavěné vysokokapacitní pomocné přidržovací relé k dosažení ovládání zapínání a vypínání zátěže		■

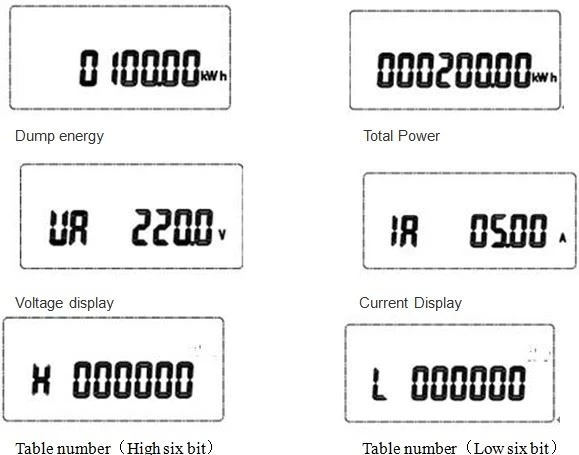

LCD displej	8bitový sekční LCD displej		■
Sdělení	Komunikační rozhraní: RS485, Komunikace protokol: MODBUS-RTU		■
Vícetarifní	4 tarify, 14 časových intervalů po dnech		□F
