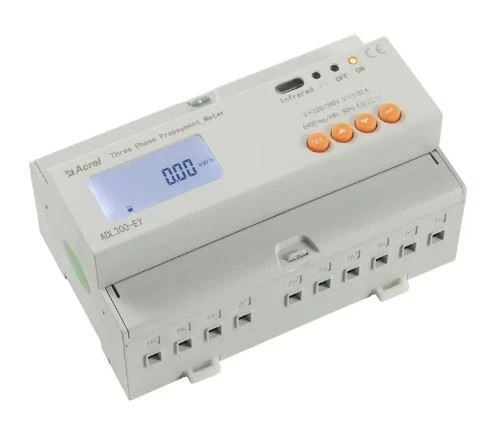

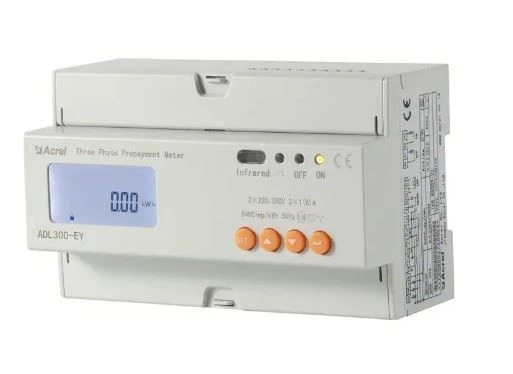

Třífázový předplacený měřič energie

● Měření: 3fázové kWh (třída 0,5s), kVarh, aktivní výkon, jalový výkon, proud, napětí atd.
● Jmenovité napětí: 3x380 ~ 456V AC & 45 ~ 65Hz (vstup napěťového signálu sloužil také jako napájecí zdroj měřiče)
● Jmenovitý proud: 3x10 (80) A AC (přímé připojení); 3x1(6)A AC (připojeno přes CT)
● Komunikace: RS485 (MODBUS-RTU); Infračervený
● Automatické ovládání: Vestavěné přidržovací relé pro ovládání zapnutí a vypnutí
● Multi-rate & Multi-tarif: 4 tarifní sazby (Spike, Peak, Valley a Flat kWh Unit Price)

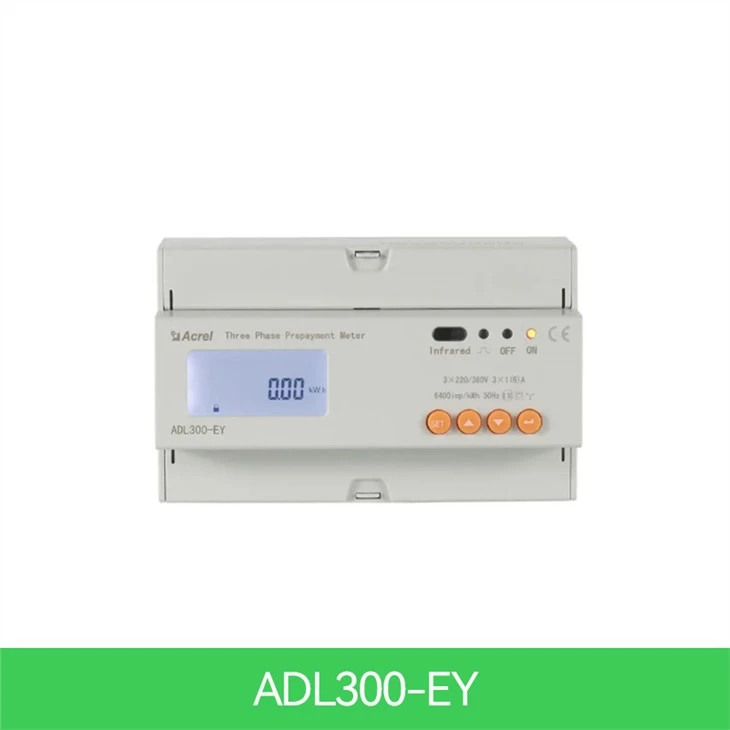

● Model: ADL300-EY

Popis

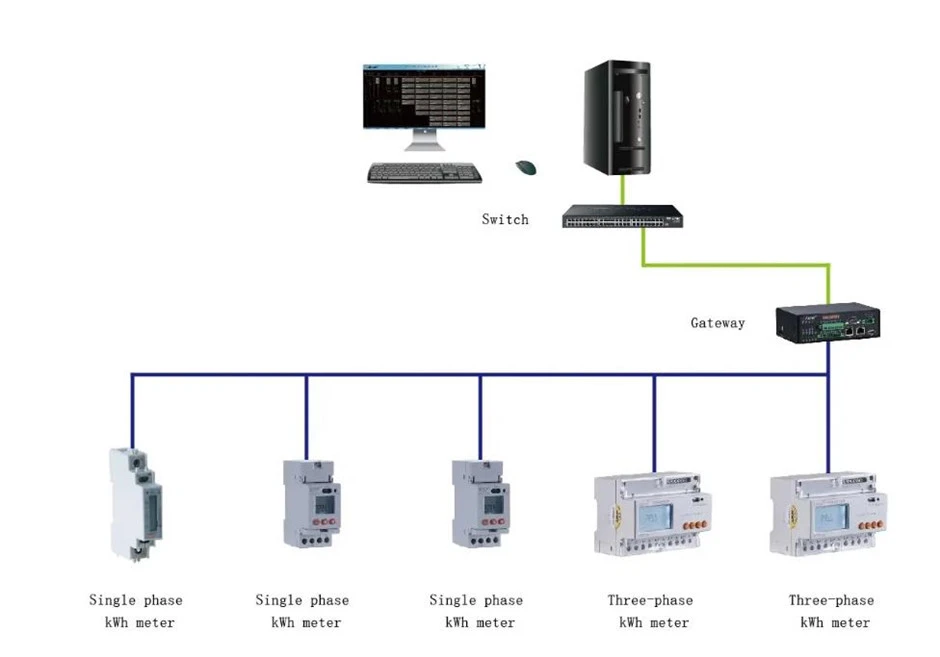

Právě teď má Acrel tři předplacené měřiče energie, jednofázové předplacené měřiče ADL100-EY s intro-řízením, třífázové předplacené měřiče ADL300-EY s intro-kontrolou a předplacené měřiče energie ADF400L, které jsou široce používány pro výpočet jednofázové a třífázové aktivní energie na frekvenci 50 Hz. Měřič má funkce předplacené, řízení zátěže a komunikace RS485 atd. Vnitřní měřiče mají malou přestávku pro realizaci zapnutého nebo vypnutého proudu. S platformou Acrel IoT EMS lze realizovat dálkové ovládání napájení. Tyto měřiče splňují související technické požadavky elektronických měřičů výkonu v normách IEC62053-21, IEC62053-22.

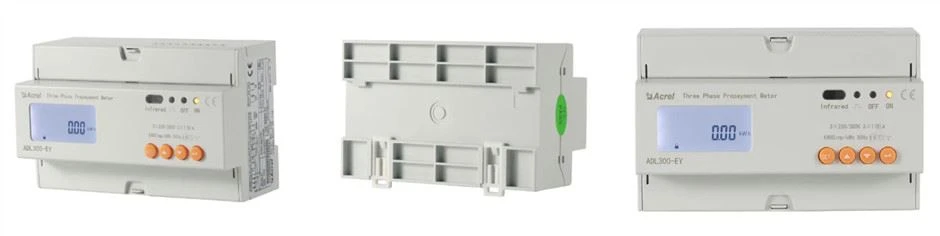

Vzhled

Parametry

Technický parametr		ADL300-EY
Napětí	Referenční napětí	3×220/380V
	Odkaz frekvence	50 Hz
	Spotřeba	<4va(each>
Současný	Vstupní proud	1(6)A,10(80)A
	Počáteční proud	Připojte se přímo: 0,004 Ib, připojte se přes CT: 0,002In
	Spotřeba	<4va (maximum="">
Měření představení	Přesnost měření	Třída 0.5s
Přesnost hodin		Chyba ≤0.5s/d
Aktivní puls	Šířka impulzu	80ms±20ms
Aktivní puls	Pulzní konstanta	6400imp/kWh,400 imp/kWh
Communicati na	Rozhraní	RS485(A+、B-)
	Režim připojení	Stíněné kroucené párové vodiče
	Protokol	MODBUS-RTU

Funkce

Název funkce	Popis funkce		Funkce poskytnout
	ADL300-EY	ADL100-EY
Měření kWh	Celkový aktivní kWh (kladný a záporný celkem)		■
Měření elektrických parametry	U、I 、P、Q、S、PF、F		■
Předplacený režim	Prostřednictvím komunikace RS485 předplacené dobíjení, šifrování dat		■
Řízení	Vestavěné vysokokapacitní sub-holdingové relé pro dosažení řízení zatížení zapnuto-vypnuto		■
LCD displej	8 bitů sekce LCD displej		■
Komunikace	Komunikační rozhraní: RS485, Komunikace protokol: MODBUS-RTU		■
Multitarifní	4 tarifní sazby, 14-časový interval ve dne		□F
