Popis

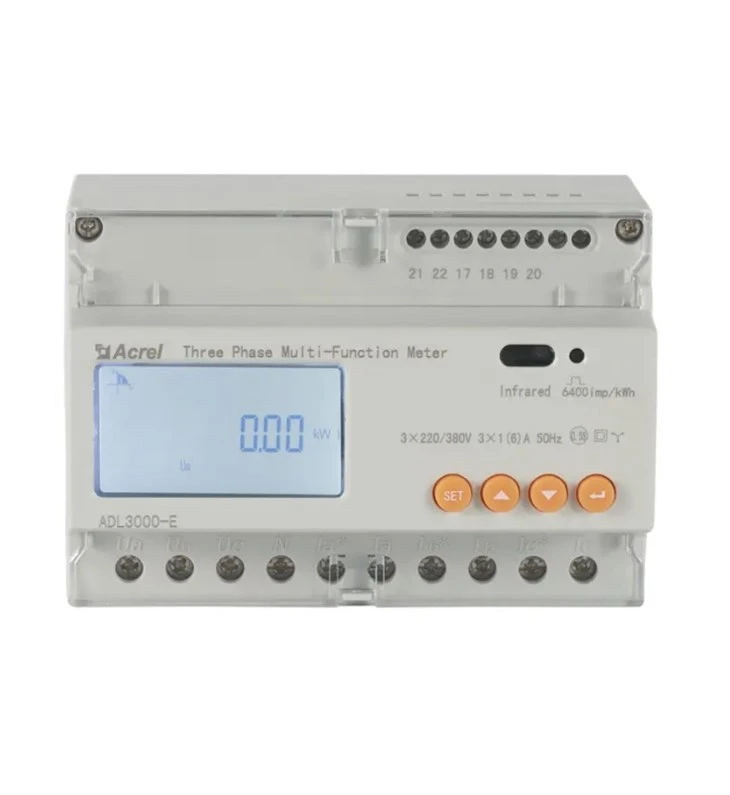

Třífázový solární měřič DTSD1352 AC

ADL3000-E je inteligentní měřič určený pro napájecí systémy, průmysl a těžbupodniky a veřejné služby pro výpočet spotřeby elektřiny a řízení poptávky po elektřině. Vyznačuje se vysokou přesností, malými rozměry a jednoduchou instalací. Integruje měření všech elektrických parametrů s komplexním měřením a správou elektřiny poskytuje různá data za předchozích 12 měsíců, kontroluje obsah 31. harmonické a celkový obsah harmonických, realizuje dálkovou komunikaci a dálkové ovládání se spínacím vstupem a reléovým výstupem a se může pochlubit výstupem alarmu. Je vybaven komunikačním portem RS485 a přizpůsoben MODBUS-RTU. ADL3000-E lze použít ve všech druzích řídicích systémů, systémů SCADA a systémů řízení energie. Všechny elektroměry splňují související technické požadavky na elektroměry v normách IEC62053-21 a IEC62053-22.

LCD

Efektivní a přesné zařízení pro zpracování a testování.

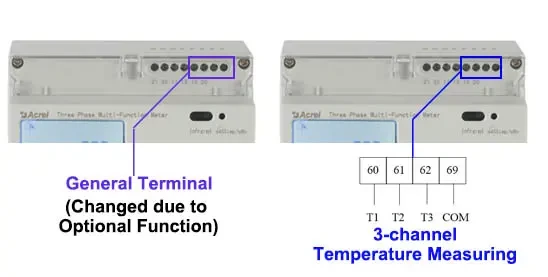

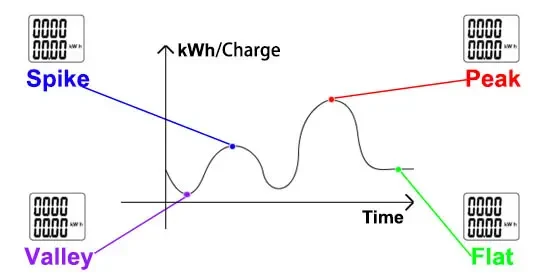

různé volitelné funkce

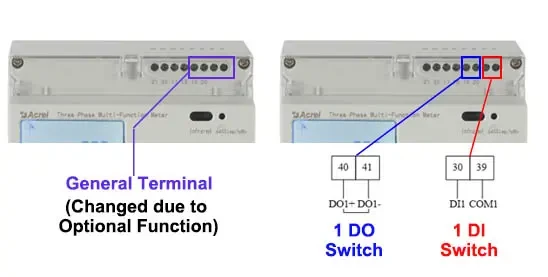

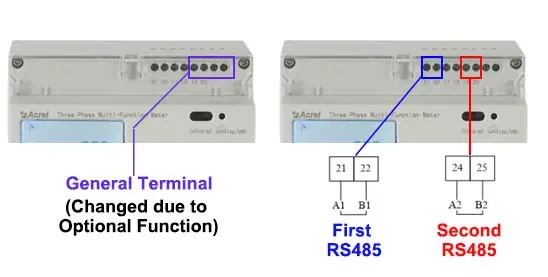

2 kanály RS485, 1 digitální vstup / 1 digitální výstup atd

solární energie Nulový export

Solární invertor Anti-Back průtokoměr energie

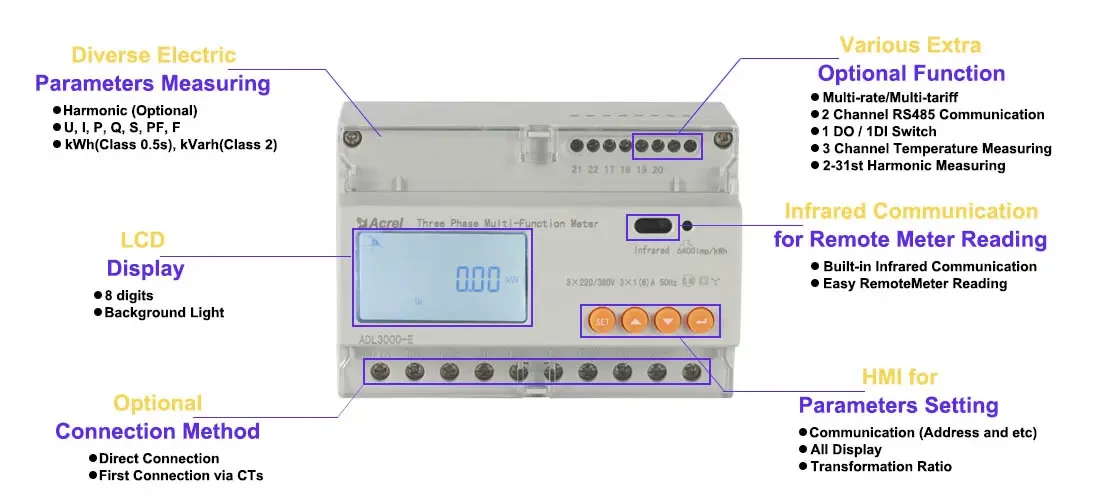

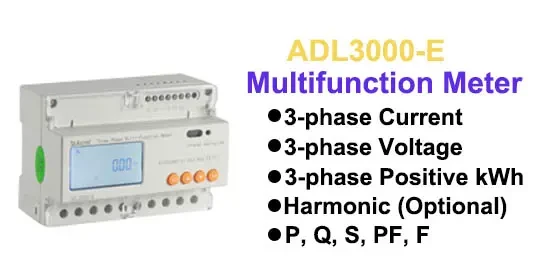

DTSD1352 Function introduction

Naše řešení

Parametr

Číslo modelu	DTSD1352
	Třífázový solární měřič Din Rail
Napětí	Referenční napětí	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Spotřeba	<10VA(Single phase)
	Impedance	>2MΩ
	Třída přesnosti	Chyba±0.2%

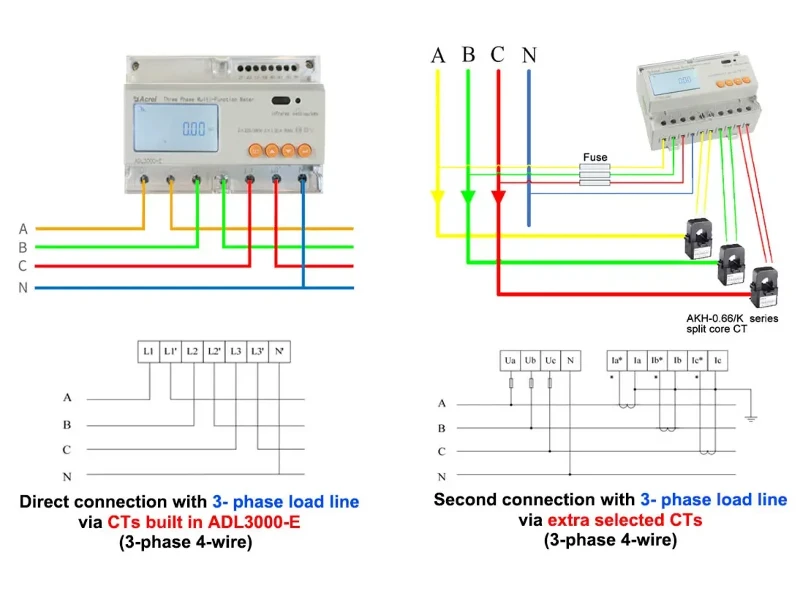

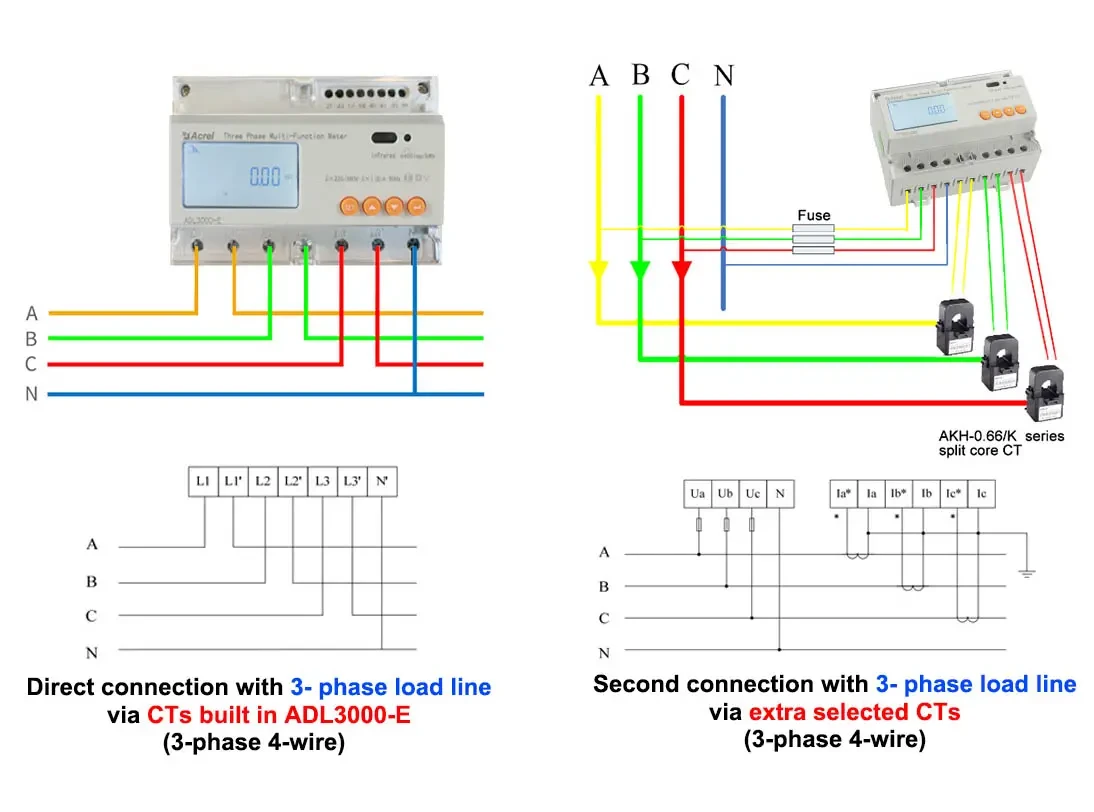

Proud	Vstupní proud	3×1(6)A (druhé připojení s 3-fázovým zatěžovacím vedením přes extra vybrané CT) 3×10(80)A (přímé připojení s 3-fázovým zatěžovacím vedením prostřednictvím CT vestavěného ADL3000-E)
	Spotřeba	<1VA(Single phase rated current)
	Třída přesnosti	Chyba±0.2%
Rozlišení měření	Napětí: {{0}}.01 V, Proud: 0,01 A, Výkon: 0,01 kW, Energie: 0,01 kWh
Moc		Aktivní, jalový, zdánlivý výkon, chyba±0.5℅
Frekvence		{{0}}Hz, chyba±0,2 %
Teplota		-40 stupeň -99 stupeň
Energie		Aktivní energie (třída přesnosti:0.5, 1), jalová energie (třída přesnosti 2)
Hodiny		Menší nebo rovno 0,5 s/d
Energetický pulzní výstup		1 výstup aktivního optočlenu, 1 výstup jalového optočlenu
Spínací výstup		1 Spínací výstup
Přepínání vstupu		1 vstup pro optočlen
Šířka pulzu		80 ± 20 ms
Pulzní konstantní		6400 imp/kWh, 400 imp/kWh (odpovídá základnímu proudu)
Rozhraní a komunikace		RS485: Modbus RTU
Rozsah komunikační adresy		Modbus RTU:1~ 247;
Přenosová rychlost		1200bps~19200bps
Relativní teplota		-25 stupeň ~+55 stupeň
Relativní vlhkost		Menší nebo rovno 95℅ (žádná kondenzace)
