Informace

Charakteristický

1) Komunikace:RS485/Modbus-Rtu

2) Víceobvodové:A plus B nezávislý 2 okruhový DC24V výstup

3) Hodnocení U a I:U:DC48V/240V/336V I:5V

Funkce

·A plus B nezávislá dvě stejnosměrná vedení napětí, proudu, výkonu, elektrické energie, 1 kanál pro monitorování teploty a vlhkosti

·8 spínacích stavových vstupů

·4 spínací stavové výstupy

·3 komunikace RS485

Instalace

DIN 35mm

Rozměr (D*Š*V):

180*90*45

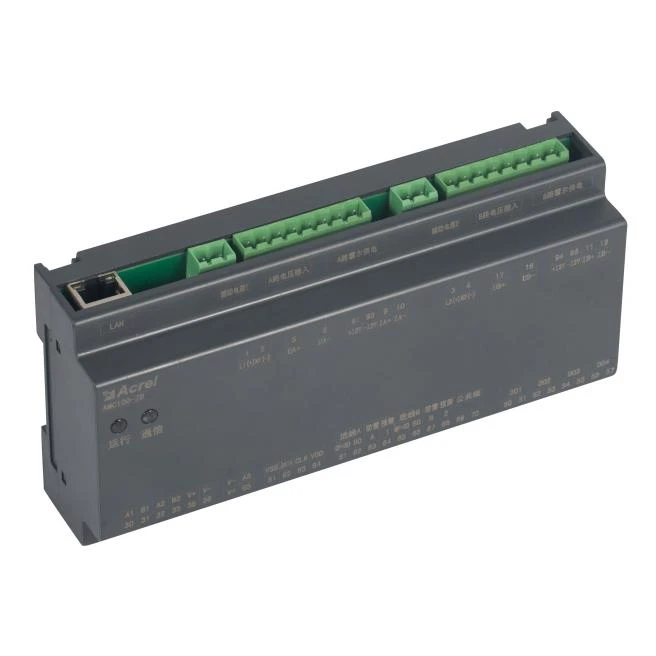

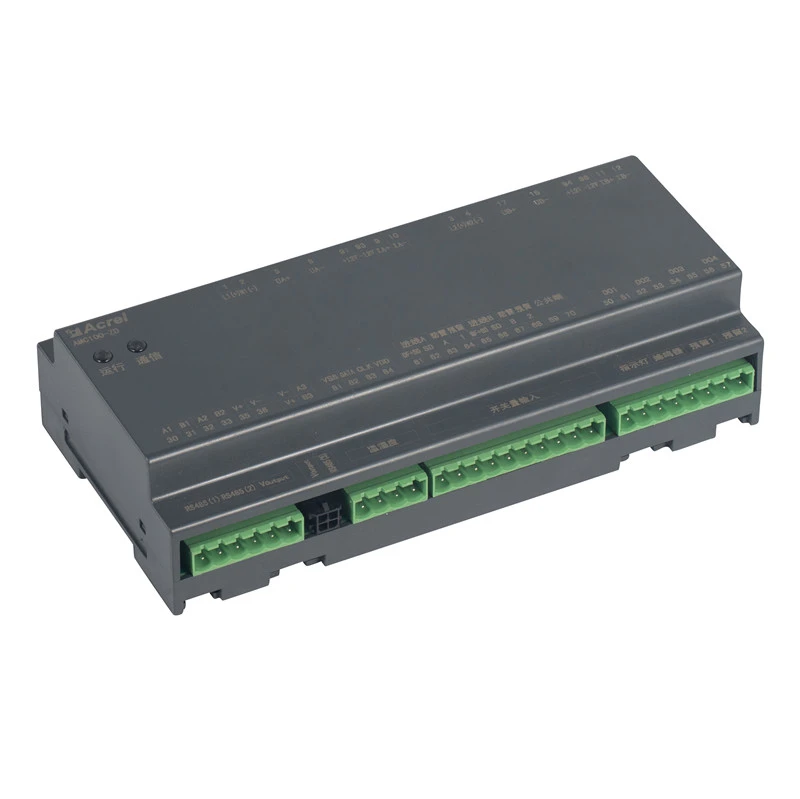

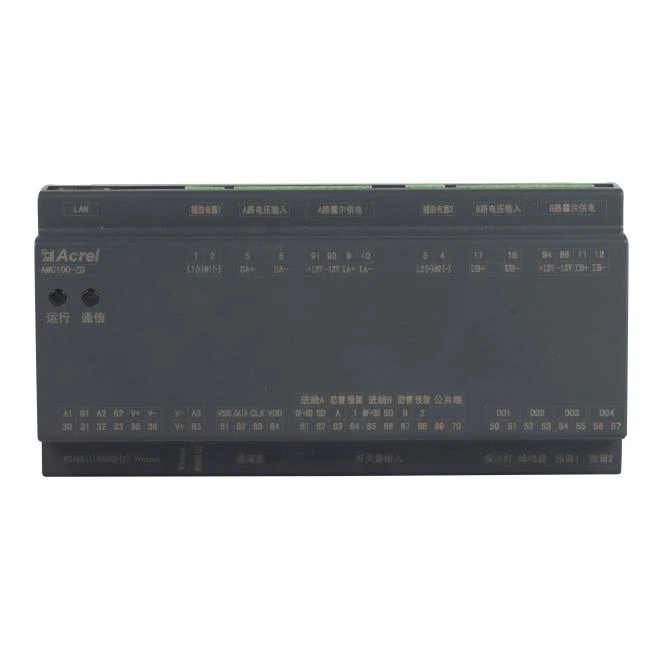

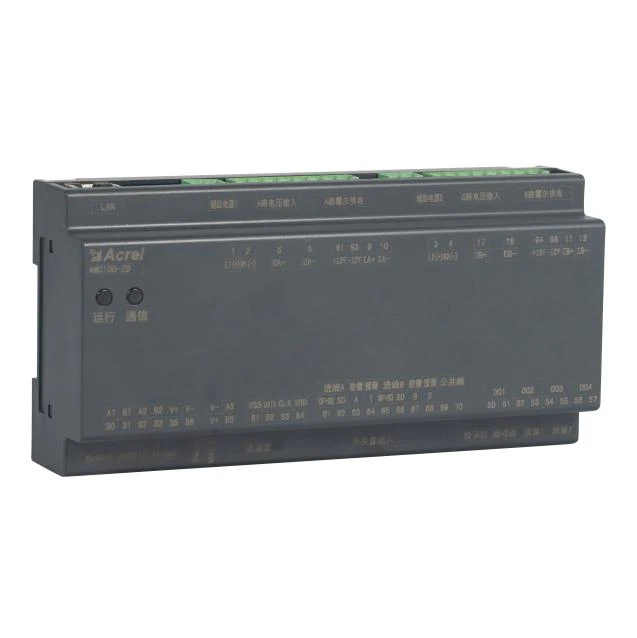

Vzhled

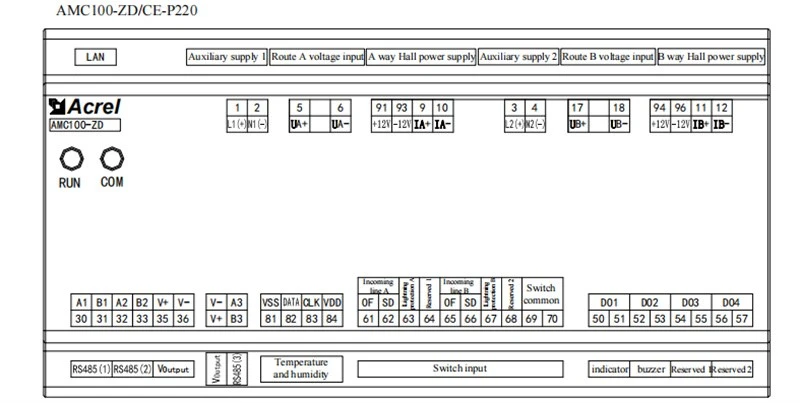

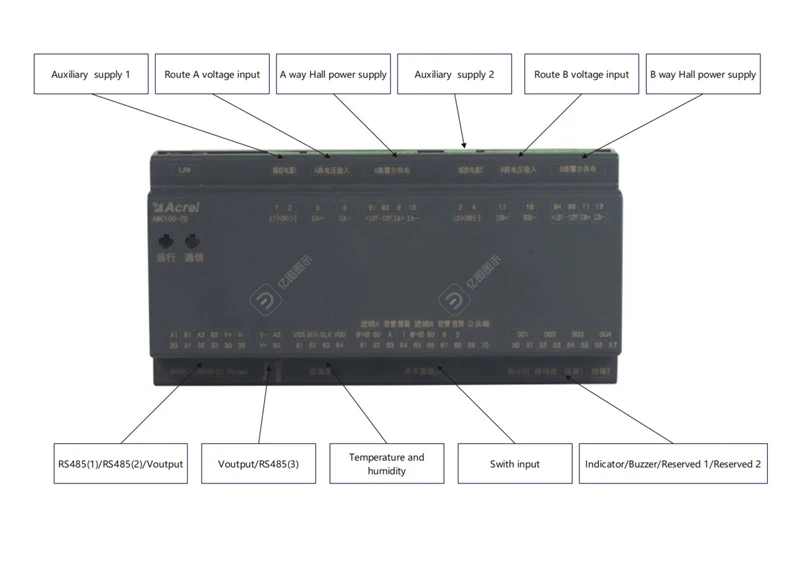

Elektrické vedení

Parametr

Distribuční systém		DC
Napětí sběrnice	Jmenovité napětí	48VDC, 240VDC,336VDC
	Rozsah měření	±20 procent
	Přetížení	Okamžité napětí 2x za sekundu
Proudový vstupní obvod	Hodnocené	5V（Hallův senzor, ±12V napájený AMC100-ZD）
	Přetížení	Doba trvání je 1,2krát, okamžitá 10krát za sekundu
životní prostředí	Nadmořská výška	Menší nebo rovno 2500 m
	Teplota	Provoz:-15 stupeň -55 stupeň Skladování:-25 stupeň -70 stupeň
	Vlhkost vzduchu	Relativní vlhkost Méně než nebo rovna 93 procentům
Instalace		Způsob instalace na lištu DIN 35 mm nebo spodní desku
Pomocné napájení		AMC100-ZD:Výkon signálu（ menší nebo rovno 15W） Nezávislý napájecí zdroj AMC100-ZD-P24:DC 12-24V AMC100-ZD-P220: 1, Když je konstantní napětí DC240V, DC336V, napájeno AC220V, DC240V, DC336V nezávislé napájení 2, Když je konstantní napětí DC48V, napájeno nezávislým zdrojem DC48V
Izolační odpor		Izolační odpor mezi všemi svorkami a vodivými částmi na plášti musí být alespoň 100 MΩ
Přepnout výstup		4 kanály 3A 250VAC/3A 30VDC
Přepnout vstup		8 suchých uzlů
Sdělení		1 kanál izolovaný RS485/Modbus-RTU do systému na pozadí 1RS485/Modbus-RTU na dotykovou obrazovku Připojení 1RS485/Modbus-RTU k výstupnímu modulu 1-funkce ethernetové komunikace kanálu je volitelná
Instalace		Instalace na lištu DIN 35 mm nebo spodní desku

Citát

Tvar	Typ	Funkce	FOB Shang Hai (AMERICKÝ DOLAR)
	AMC100-ZA	Monitorování úplných parametrů napájení duálního třífázového AC vstupního obvodu A plus B, 8 spínacích stavových vstupů, 4 spínací stavové výstupy, 2 monitorování úniku, 1 detekce teploty a vlhkosti, 3 komunikace RS485	148
	AMC-FA30	Sledujte plné parametry napájení celkem 30 větví dvou AC zásuvek A plus B a 1 komunikace RS485	133
	AMC-FA48	Monitorujte plné parametry napájení celkem 48 větví dvou AC zásuvek A plus B a 1 komunikaci RS485	177
	AMC-FAK30	Monitorujte úplné parametry napájení a stav přepínačů celkem 30 větví dvou AC zásuvek A plus B a 1 komunikace RS485	177
	AMC-FAK48	Sledujte plné parametry napájení a stav přepínačů celkem 48 větví A plus B duálních AC zásuvek a 1 komunikace RS485	237
	AMC100-ZD	Monitoruje napětí, proud, výkon a elektrickou energii 2 nezávislých příchozích linek A plus B, 8 spínacích vstupů, 4 spínacích výstupů, 1 detekce teploty a vlhkosti a 3 komunikací RS485	148
	AMC100-FD30	Monitorujte plné parametry napájení duálních DC odchozích linek A plus B v celkem 30 větvích a 1 komunikaci RS485	133
	AMC-FD48	Monitorujte plné parametry napájení duálních DC odchozích linek A plus B v celkem 48 větvích a 1 komunikaci RS485	177
	AMC100-30 FDK	Monitorujte úplné parametry napájení a stav spínání (aktivní) duální DC zásuvky A plus B 30 větví a 1 komunikace RS485	177
	AMC100-FDK48	Monitorujte úplné parametry napájení a stav spínání (aktivní) duální DC zásuvky A plus B 48 větví a 1 komunikace RS485	237
